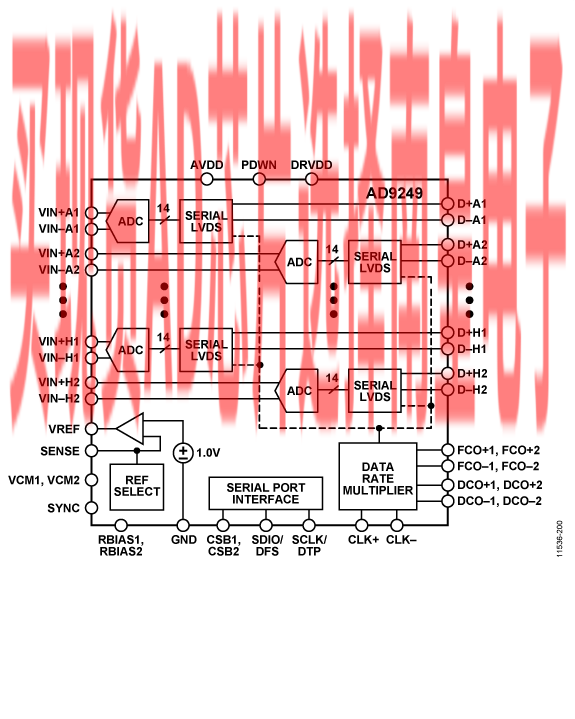

AD9249是一款16通道、14位、65 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该器件的转换速率最高可达65 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。

AD9249会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供数据时钟输出（DCO±1、DCO±2），用于在输出端捕获数据，以及帧时钟输出（FCO±1、FCO±2）用于发送新输出字节信号。支持独立关断各通道；禁用所有通道时，器件典型功耗低于2 mW。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。

可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

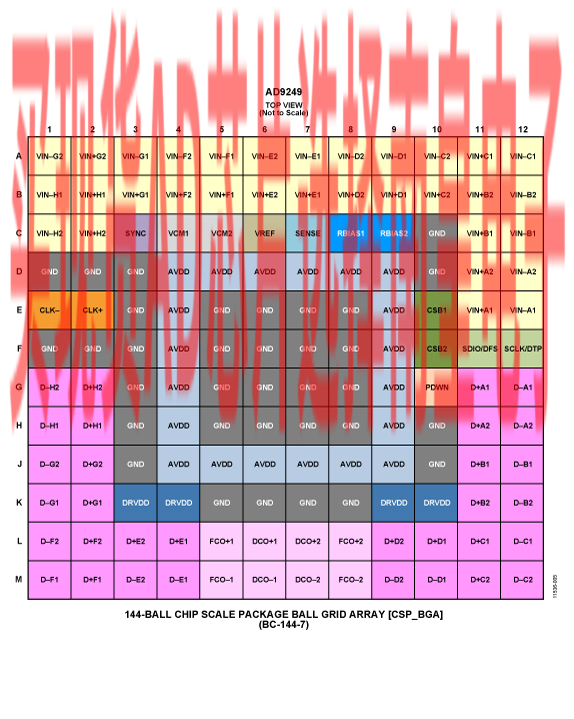

AD9249采用符合RoHS标准的144引脚CSP-BGA封装。额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

产品特色

应用

• 医疗成像
• 通信接收机
• 多通道数据采集

• 低功耗：
  一个封装内集成16个ADC通道
  每通道58 mW (65 MSPS)，功率选项可调整
  每通道35 mW (20 MSPS)
• 信噪比(SNR)： 75 dBFS（至奈奎斯特频率）；无杂散动态范围(SFDR)： 90 dBc（至奈奎斯特频率）
• 差分非线性(DNL)： ±0.6 LSB（典型值）；积分非线性(INL)： ±0.9 LSB（典型值）
• 10 MHz、−1 dBFS最差情况下的邻道串扰： -90 dB（典型值）
• 串行LVDS（ANSI-644，默认）
  低功耗，减少信号选项（类似于IEEE 1596.3）

• 数据时钟输出和帧时钟输出
• 650 MHz全功率模拟带宽
• 2 V p-p输入电压范围
• 1.8 V电源供电
• 欲了解更多特性，请参考数据手册

AD9249BBCZ-65，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：托盘，184，工作温度：-40 to 85C，AD官网报价：160.74（100-499个）；136.63（1000+个）

AD9249BBCZRL7-65，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：160.74（100-499个）；136.63（1000+个）

EVAL-AD9249：AD9249评估板

AD9249-65EBZ是用于评估16通道14位ADCAD9249的评估板。 本参考设计提供在各种模式和配置下运行该器件所需的全部支持电路。 它设计为可直接与HSC-ADC-EVALDZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。 Visual Analog软件包用来与器件的硬件部分实现接口，可让用户下载捕获的数据，并使用对用户友好的图形界面进行分析。 同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9249的SPI可编程功能。

AD9249数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。 所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。 欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。
