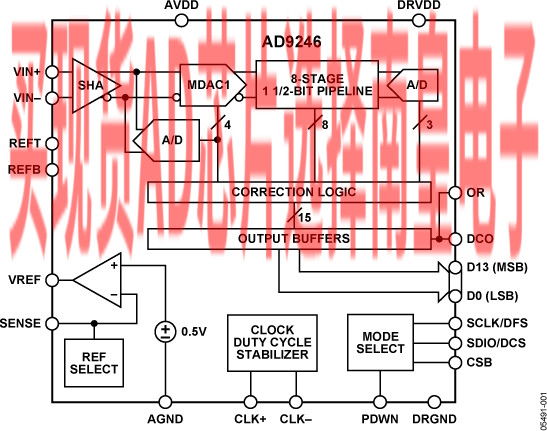

AD9246是一款单芯片、1.8 V单电源供电的14-bit、80 MSPS/ 105 MSPS/125 MSPS模数转换器（ADC），内置采样保持放大器（SHA）与片上基准电压源。AD9246采用带输出误差修正逻辑电路的多级差分流水线结构，以125MSPS的转换速率提供14bit精度，而且保证在整个工作温度范围内无失码。

宽带宽、真正的差分SHA允许各种用户可选择的输入范围与失调电压，包括单端应用。AD9246适合多通道系统中，在连续通道内进行满量程电压电平切换，以及在超过奈奎斯特速率的频率范围进行单通道采样输入。同以往的ADC相比，AD9246集低功耗与低成本于一体，非常适合通信、成像以及医疗超声应用。

差分时钟输入信号控制所有的内部转换周期。占空比稳定器（DCS）能够补偿时钟占空比的各种变化，同时保持出众的整体ADC性能。

数字输出数据以偏移二进制、格雷码或二进制补码形式进行显示。数据输出时钟（DCO）可用于确保带有接收逻辑的适当的锁存定时。

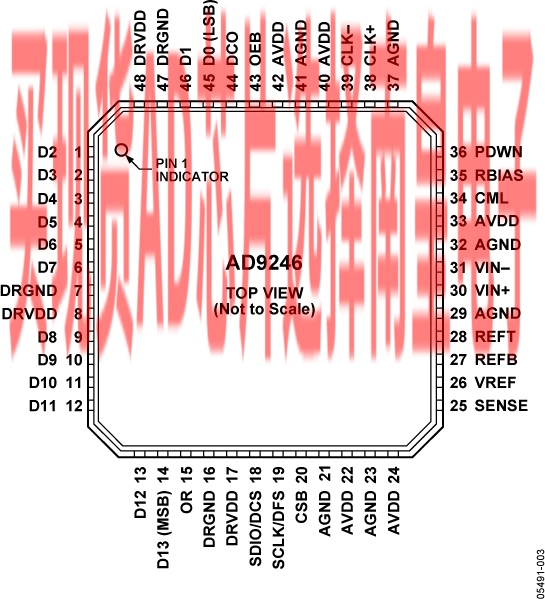

AD9246采用48引脚LFCSP_VQ封装，工作温度范围为：-40°C～+85°C。

产品聚焦

应用

• 超声设备
• 通信接收机IF（中频）采样
• IS-95， CDMA-One， IMT-2000等通信接收机IF（中频）采样
• 电池供电的仪器仪表
• 手持式示波器
• 低成本数字示波器

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• 信噪比(SNR)：71.7 dBc（72.7 dBFS，至70 MHz输入）
• 无杂散动态范围(SFDR)：85 dBc（至70 MHz输入）
• 低功耗：395 mW (125 MSPS)
• 差分输入、650 MHz带宽
• 片内基准电压源和采样保持放大器
• DNL = ±0.4 LSB

• 灵活的模拟输入范围：1 V p-p至2 V p-p范围
• 数据格式：偏移二进制、格雷码或二进制补码
• 数据输出时钟和时钟占空比稳定器
• 串行端口控制
• 生成内置可选择数字测试码
• 可编程时钟与数据对准

AD9246BCPZ-105，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：58.79（100-499个）；49.97（1000+个）

AD9246BCPZ-125，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：71.36（100-499个）；60.66（1000+个）

AD9246BCPZ-80，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：36.78（100-499个）；31.27（1000+个）

AD9246BCPZRL7-105，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：58.79（100-499个）；49.97（1000+个）

AD9246BCPZRL7-125，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：71.36（100-499个）；60.66（1000+个）

AD9246BCPZRL7-80，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：36.78（100-499个）；31.27（1000+个）

EVAL-AD9246：AD9246 评估板

高速ADC FIFO评估套件包括最新版ADC分析仪和缓冲器存储板，用以获取来自ADI高速模数转换器(ADC)评估板的数字数据块。FIFO板通过USB端口连接到PC，并与ADC分析仪配合使用快速评估高速ADC的性能。用户可以查看特定模拟输入和编码速率的FFT，对SNR、SINAD、SFDR和谐波数据进行分析。

该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。

HSC-ADC-EVALB-DCZ可配合单通道、多通道ADC和具有解复用数字输出的转换器使用。
