AD9234是一款双通道、12位、1 GSPS/500 MSPS ADC。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品用于对宽带宽模拟信号进行采样。 AD9234针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽缓冲输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。 各ADC的数据输出内部连接到可选2分频时钟。 AD9234内置多种功能，可以简化通信接收机中的自动增益控制(AGC)功能。

利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。 除了快速检测输出外，AD9234还具有信号监控能力。 信号监控模块可提供ADC进行数字化处理信号的其它信息。

用户可将JESD204B子类1的高速串行输出采用单通道、双通道或四通道配置，具体取决于接收逻辑器件的可接受通道速率以及ADC的采样速率。 通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持。

AD9234具有灵活的掉电选项，在需要时可以明显降低功耗。 这些特性均可通过1.8 V至3.3 V三线式SPI进行编程。

AD9234采用64引脚无铅LFCSP封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。 该产品受美国专利保护。

产品特色

低功耗模拟内核，12位、1.0 GSPS双通道模数转换器(ADC)，每通道1.5 W。

较宽的全功率带宽，支持高达2 GHz的IF信号采样。

提供可编程输入端的缓冲输入简化了滤波器设计和实施。

灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。

可编程快速超量程检测。

9 mm × 9 mm、64引脚LFCSP。

引脚兼容AD9680 14位、1 GSPS双通道ADC。

应用

• 通信
• 分集多频段、多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
• 点对点无线电系统
• 数字预失真观测路径
• 通用软件无线电
• 超宽带卫星接收机
• 仪器仪表（频谱分析仪、网络分析仪、集成式RF测试解决方案）
• 数字示波器
• 高速数据采集系统
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收机

• JESD204B（子类1）编码串行数字输出
• 1 GSPS时每通道总功耗：1.5 W（默认设置）
• SFDR
  • 79 dBFS（340 MHz，1 GSPS）
  • 85 dBFS（340 MHz，500 MSPS）
• SNR
  • 63.4 dBFS（340 MHz，AIN = −1.0 dBFS，1 GSPS）
  • 65.6 dBFS（340 MHz，AIN= −1.0 dBFS，500 MSPS）
• ENOB = 10.4位（10 MHz，1 GSPS）
• DNL = ±0.16 LSB；积分非线性(INL)：= ±0.35 LSB(1 GSPS)
• 噪声密度
  • −151 dBFS/Hz (1 GSPS)
  • −150 dBFS/Hz (500 MSPS)
• 1.25 V、2.5 V和3.3 V直流电源供电

• 低摆幅满量程输入
  • 1.34 Vp-p典型值(1 GSPS)
  • 1.63 Vp-p典型值(500 MSPS)
• 无失码
• ADC内部基准电压源
• 灵活的端接阻抗
  • 400 Ω、200 Ω、100 Ω和50 Ω差分
• 2 GHz可用模拟输入全功率带宽
• 95 dB通道隔离/串扰
• 幅度检测位支持实现高效AGC
• 差分时钟输入
• 每通道具有可选2分频DDC
• 差分时钟输入
• 整数时钟分频值：1、2、4或8
• 灵活的JESD204B通道配置
• 小信号扰动

AD9234BCPZ-1000，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：550.44（100-499个）；467.88（1000+个）

AD9234BCPZ-500，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：336（100-499个）；285.6（1000+个）

AD9234BCPZRL7-1000，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：550.44（100-499个）；467.88（1000+个）

AD9234BCPZRL7-500，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：336（100-499个）；285.6（1000+个）

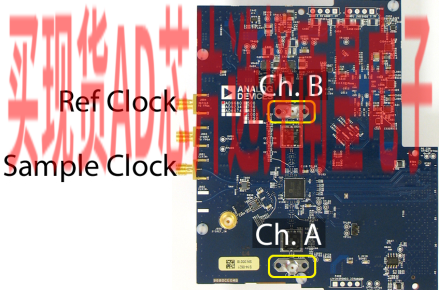

EVAL-AD9680：AD9680/AD9234/AD9690评估板

AD9680-1000EBZ/AD9234-1000EBZ/AD9690-1000EBZ评估板用于评估AD9680-100014位、1000MSPS JESD204B、双通道模数转换器/AD9234-100014位、1000 MSPS JESD204B、双通道模数转换器/AD9690-100014位、500 MSPS、1 GSPS JESD204B模数转换器。 本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。 它设计为可直接与ADS7-V2EBZ数据捕捉卡进行接口，允许用户下载捕捉的数据用于分析。 Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。 同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9680/AD9234/AD9690的SPI可编程功能。用户指南wiki提供用于配置器件进行实验室性能评估的文档和说明。

AD9680/AD9234/AD9690数据手册提供了更多有关器件配置和性能的信息，在使用该评估板时应加以参考。 所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。 欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

设备要求

模拟信号源和抗混叠滤波器 采样时钟源 用于FPGA接收器的基准时钟源 运行Windows 7、XP或Vista的PC 建议使用USB 2.0端口（兼容USB 1.1） AD9680-1000EBZ评估板 ADS7-V2EBZ基于FPGA的数据采集套件

---

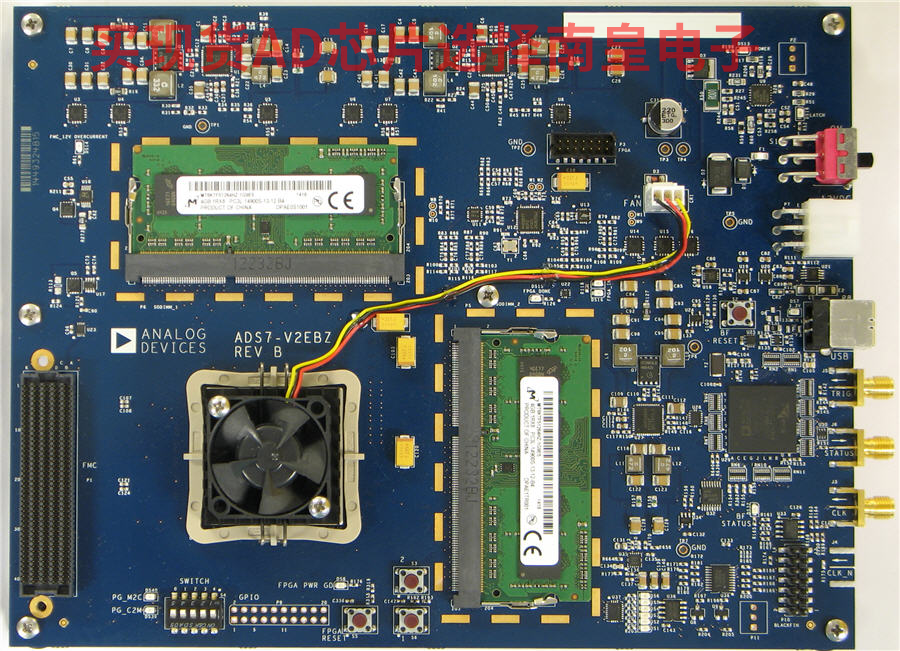

ADS7-V2EBZ：基于FPGA的数据采集套件

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商
