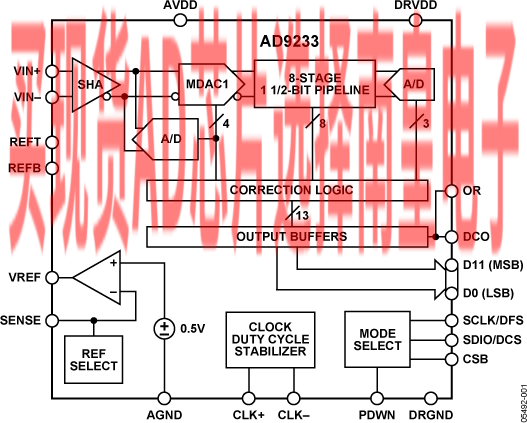

AD9233是一款单芯片、12位、80 MSPS/ 105 MSPS/125 MSPS模数转换器（ADC），采用1.8 V单电源供电，内置一个高性能采样保持放大器（SHA）和片内基准电压源。该产品采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9233的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。

采用一个差分时钟输入来控制内部转换周期。一个占空比稳定器（DCS）用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数字输出时钟（DCO）用来确保接收逻辑具有正确的锁存定时。

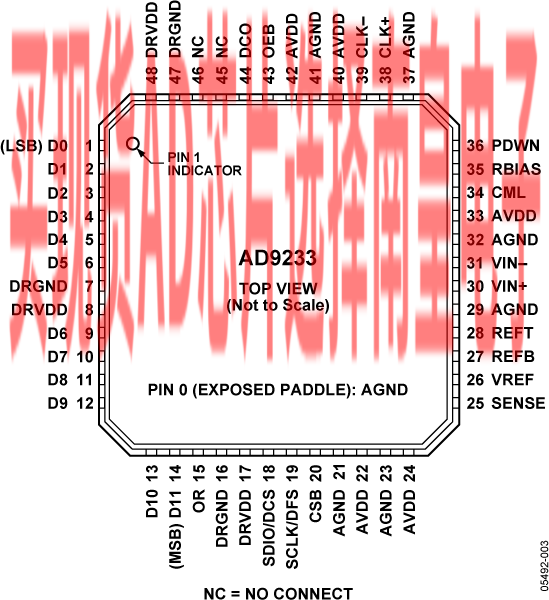

AD9233采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

ul { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:15px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;} ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

AD9233采用1.8 V单电源供电，而数字输出驱动器采用一个独立的电源供电，以适应1.8 V至3.3 V逻辑。

取得专利的SHA输入在最高225 MHz的输入频率下仍保持出色的性能。

时钟占空比稳定器（DCS）在较宽的时钟脉冲宽度范围内仍保持ADC的整体性能。

标准串行端口接口支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、启用时钟DCS、省电模式以及基准电压模式等。

AD9233与AD9246引脚兼容，使12位产品可轻松升级至14位产品。

应用

• 超声设备
• 使用IF采样的通信接收机
  - IS-95、CDMA-One、IMT-2000
• 电池供电仪表
• 手持式示波表
• 低成本数字示波器

• 提供中文数据手册
• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• DNL = ±0.15 LSB
• 无杂散动态范围(SFDR)：85 dBc（至70 MHz输入）
• 低功耗：395 mW (125 MSPS)
• 差分输入、650 MHz带宽
• 片内基准电压源和采样保持放大器

• 提供11位140 MSPS器件(AD80141)
• 灵活的模拟输入范围：1 V p-p至2 V p-p范围
• 数据格式：偏移二进制、格雷码或二进制补码
• 数据输出时钟与时钟占空比稳定器
• 串行端口控制
• 生成内置可选择数字测试码
• 可编程时钟与数据对准

AD80141BCPZ-140，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：25.61（100-499个）；21.77（1000+个）

AD9233BCPZ-105，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：33.47（100-499个）；28.45（1000+个）

AD9233BCPZ-125，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：39.66（100-499个）；33.71（1000+个）

AD9233BCPZ-80，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：24.59（100-499个）；20.89（1000+个）

AD9233BCPZRL7-105，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：33.47（100-499个）；28.45（1000+个）

AD9233BCPZRL7-125，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：39.66（100-499个）；33.71（1000+个）

EVAL-AD9233：AD9233 评估板

本页提供AD9233的评估板文档和订购信息。
