AD9231（12位、20/40/65/80 MSPS、1.8V双通道模数转换器）-AD代理

AD9231的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：12位、20/40/65/80 MSPS、1.8V双通道模数转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

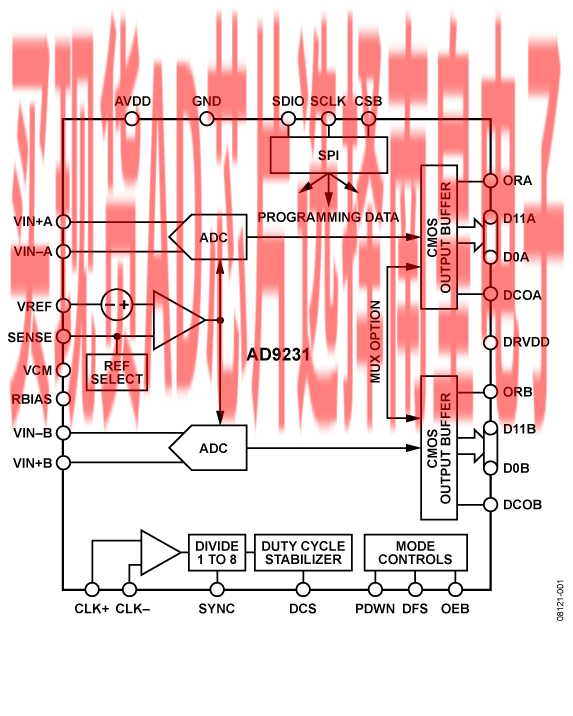

AD9231的产品详情：

AD9231是一款单芯片、双通道、12位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。

该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

A采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。该器件支持1.8 V和3.3 V两种CMOS电平，输出数据可以在单条输出总线上多路复用。

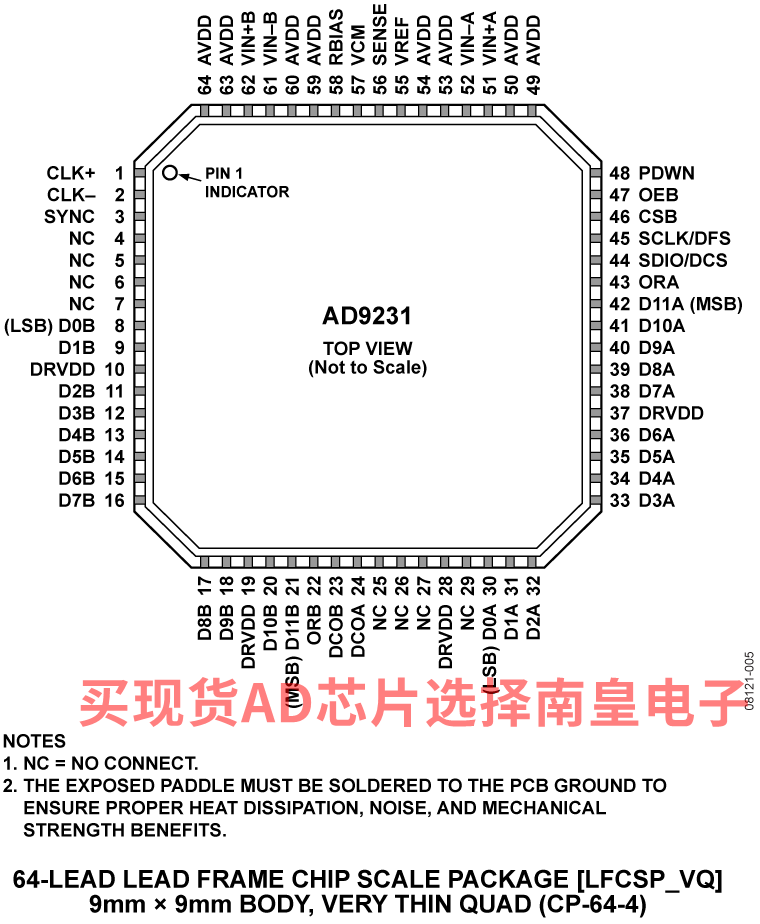

AD9231采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

AD9231采用1.8 V单模拟电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V逻辑。

取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。

标准串行端口接口支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、省电模式、DCO/DATA时序和偏移调整、以及基准电压源模式等。

AD9231采用64引脚LFCSP封装，符合RoHS标准，与16位ADC AD9268、14位ADC AD9258、14位ADC AD9251和10位ADC AD9204引脚兼容，因此采样速率为20 MSPS至125 MSPS的10位至16位转换器可轻松实现升级。

应用

通信
分集无线电系统
多模式数字接收机
GSM, EDGE, W-CDMA, LTE, CDMA2000, WiMAX, TD-SCDMA
I/Q 解调系统
智能天线系统
电池供电仪表
手持式示波器
便携式医疗成像
超声
雷达/LIDAR

AD9231的优势和特点：

1.8 V 模拟电源供电
1.8 V 至3.3 V输出电源
信噪比SNR
71.3 dBFS（9.7 MHz输入）
69.0 dBFS（200 MHz输入）
无杂散动态范围SFDR
93 dBc （9.7 MHz输入）
83 dBc （200 MHz输入）
低功耗
每个通道32 mW (20 MSPS)
每个通道71 mW (80 MSPS)

差分输入、700 MHz带宽
片内基准电压源和采样保持电路
2 V 峰峰值差分模拟输入
微分非线性(DNL)：±0.40 LSB
欲了解更多信息，请参考数据手册

AD9231具体的完整产品型号参数及价格（美元）：

AD9231BCPZ-20，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：14.53（100-499个）；12.36（1000+个）

AD9231BCPZ-40，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：17.45（100-499个）；14.83（1000+个）

AD9231BCPZ-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：26.18（100-499个）；22.25（1000+个）

AD9231BCPZ-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：36.35（100-499个）；30.9（1000+个）

AD9231BCPZRL7-20，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：14.53（100-499个）；12.36（1000+个）

AD9231BCPZRL7-40，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：17.45（100-499个）；14.83（1000+个）

AD9231BCPZRL7-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：26.18（100-499个）；22.25（1000+个）

AD9231BCPZRL7-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：36.35（100-499个）；30.9（1000+个）

AD9231的评估套件：

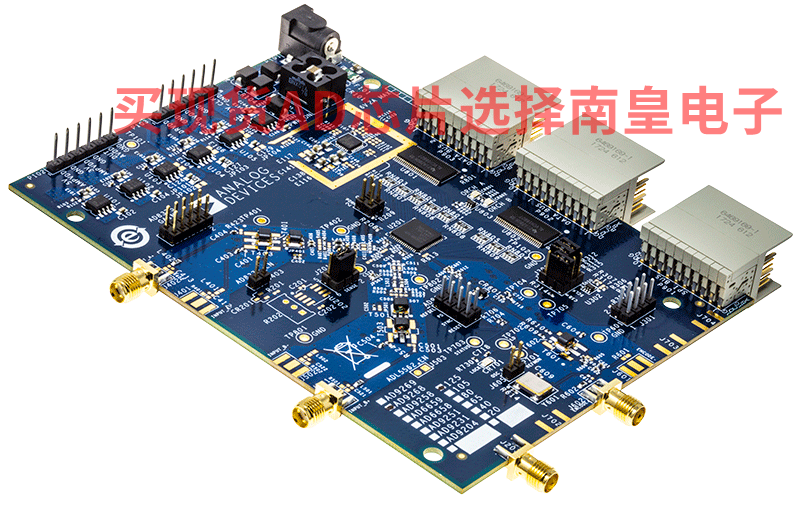

EVAL-AD9231：AD9231 评估板

本页提供评估AD9231的评估板文档和订购信息。

AD9231-80EBZ用于评估双通道12位ADC AD9231。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9231的SPI可编程功能。

AD9231数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
