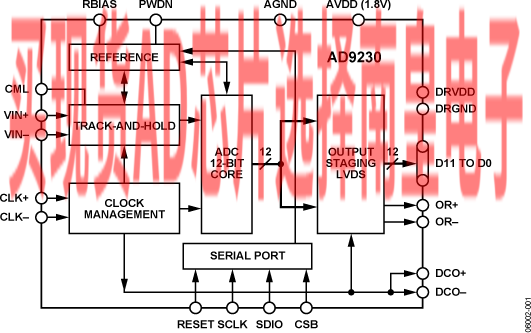

AD9230是一款12位单芯片采样模数转换器（ADC），专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，具有杰出的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持（T/H）与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS（ANSI-644）兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

AD9230采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

应用

数据手册, Rev. 0, 2/07

• 信噪比（SNR）：
  64.9 dBFS（fIN最高为70 MHz，250 MSPS）
• ENOB：10.4（fIN最高为70 MHz，250 MSPS，−1.0 dBFS）
• 无寄生动态范围（SFDR）：−79 dBc
  （fIN最高为70 MHz，250 MSPS，−1.0 dBFS）
• 出色的线性度：
  微分非线性（DNL）= ±0.3 LSB（典型值）
  积分非线性（INL）= ±0.5 LSB（典型值）
• 700 MHz全功率模拟带宽
• 片内基准电压源，无需外部去耦

• 集成输入缓冲和采样保持
• 低功耗
  434 mW（250 MSPS，LVDS SDR模式）
  400 mW（250 MSPS，LVDS DDR模式）
• 可编程输入电压范围
  1.0 V至1.5 V，1.25 V（标称值）
• 采用1.8 V模拟和数字电源供电
• LVDS输出，可选择数据格式
  （偏移二进制、二进制补码、格雷码）
• 提供11位版本：AD923011BCPZ-200

AD9230BCPZ-170，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：51.5（100-499个）；43.78（1000+个）

AD9230BCPZ-210，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：61.8（100-499个）；52.54（1000+个）

AD9230BCPZ-250，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：86.82（100-499个）；73.8（1000+个）

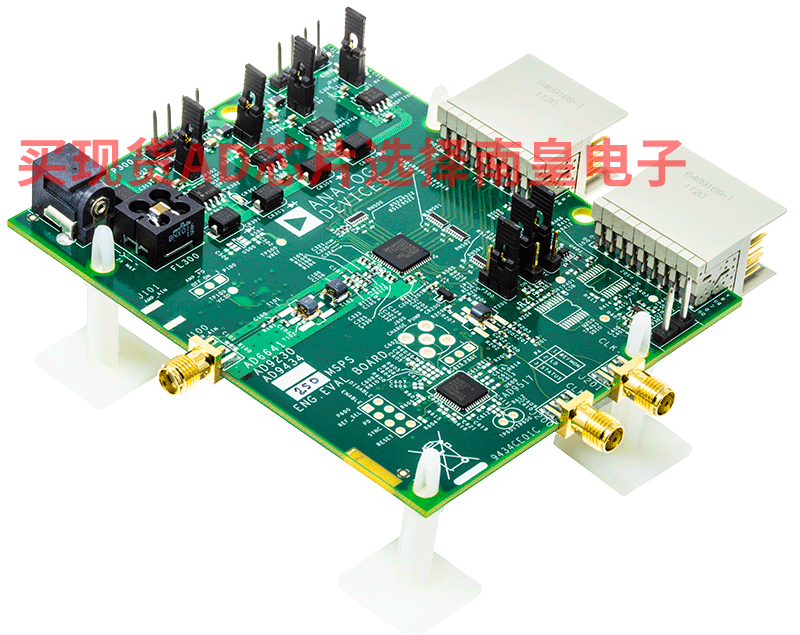

EVAL-AD9230：AD9230 评估板

本页提供AD9230的评估板文档和订购信息。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
