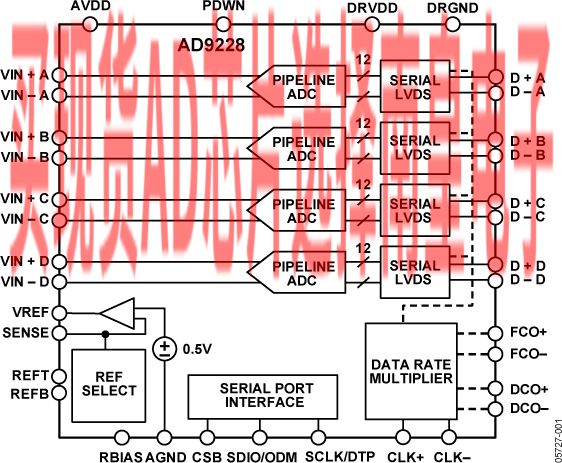

AD9228是一款4通道、12位、40/65 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达65 MSPS，具有杰出的动态性能与低功耗特性，对小封装尺寸的应用很有意义。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。

为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。

该ADC内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

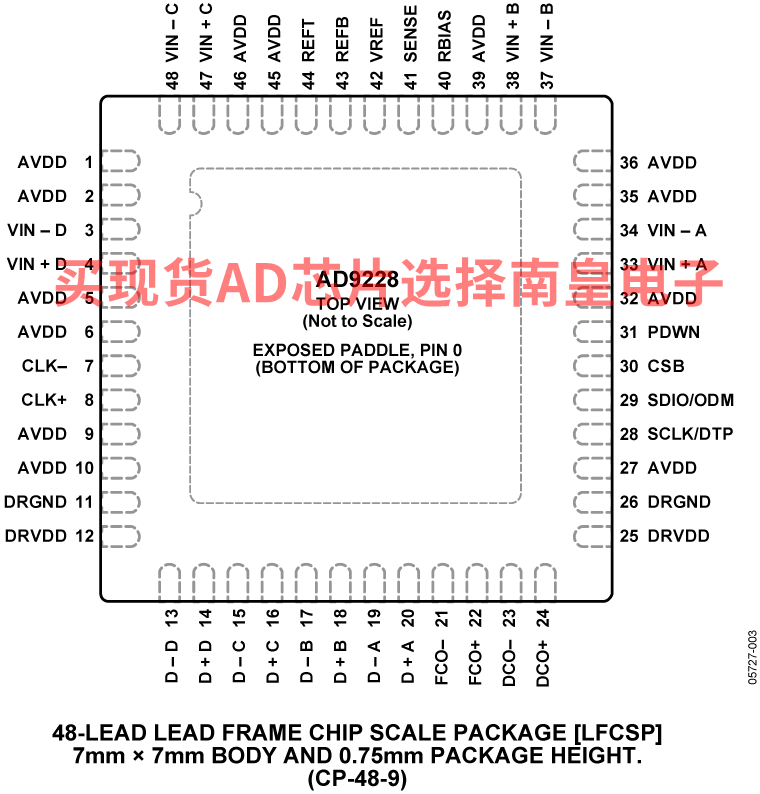

AD9228采用符合RoHS标准的48引脚LFCSP封装，额定温度范围为-40℃至+85°C工业温度范围。

产品聚焦

应用

数据手册, Rev. B, 7/07

• 一个封装中集成4个ADC
• 功耗：每通道119 mW (65 MSPS)
• 信噪比(SNR)：70 dB（至奈奎斯特频率）
• 有效位数(ENOB)：11.3位
• 无杂散动态范围(SFDR)：82 dBc（至奈奎斯特频率）
• 出色的线性度：
• 微分非线性(DNL) = ±0.3 LSB（典型值）
• 积分非线性(INL) = ±0.4 LSB（典型值）
• 串行LVDS（ANSI-644，默认）
• 低功耗，减少信号选项（类似于IEEE 1596.3）
• 数据时钟输出和帧时钟输出

• 315 MHz全功率模拟带宽
• 2 V p-p输入电压范围
• 1.8 V电源供电
• 串行端口控制
• 全芯片及单一通道省电模式
  灵活的位定向
• 生成内置及用户自定义数字测试码
• 可编程时钟与数据对准
  可编程输出分辨率
• 待机模式

AD9228ABCPZ-40，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：29.41（100-499个）；25.02（1000+个）

AD9228ABCPZ-65，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：40.31（100-499个）；34.27（1000+个）

AD9228ABCPZRL7-40，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：29.41（100-499个）；25.02（1000+个）

AD9228ABCPZRL7-65，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：40.31（100-499个）；34.27（1000+个）

EVAL-AD9228：AD9228 评估板

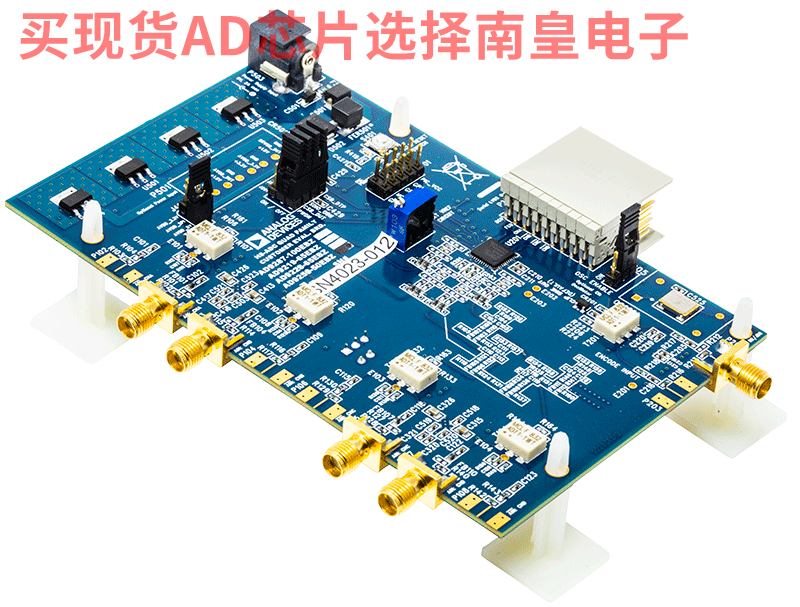

AD9228-65KITZ转接评估板用于评估四通道12位ADC AD9228。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9228的SPI可编程功能。

AD9228数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
