- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：10 位、65 MSPS/80 MSPS/105 MSPS 3 V 模数转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

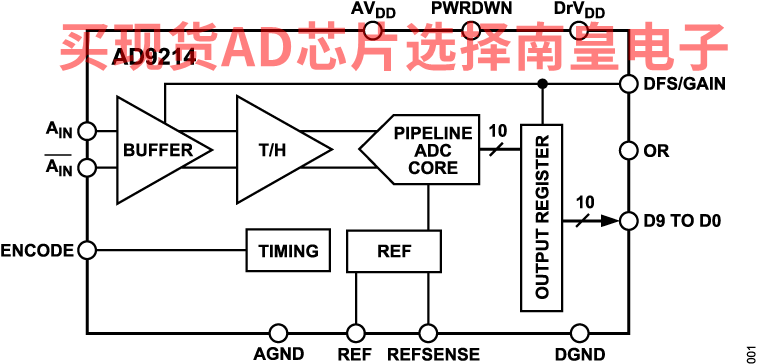

AD9214是一款10位单芯片采样模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性进行了优化。该产品的转换速率可高达105 MSPS，在整个工作范围内具有杰出的动态性能。
该ADC只需一个3.3 V（2.7 V至3.6 V）单电源和一个编码时钟就能充分发挥工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。数字输出为TTL/CMOS兼容，单独的输出电源引脚支持3.3 V或2.5 V逻辑接口。
时钟输入为TTL/CMOS兼容。在关断状态下，功耗降至30 mW。通过增益选项支持1 V p-p或2 V p-p模拟信号输入摆幅。

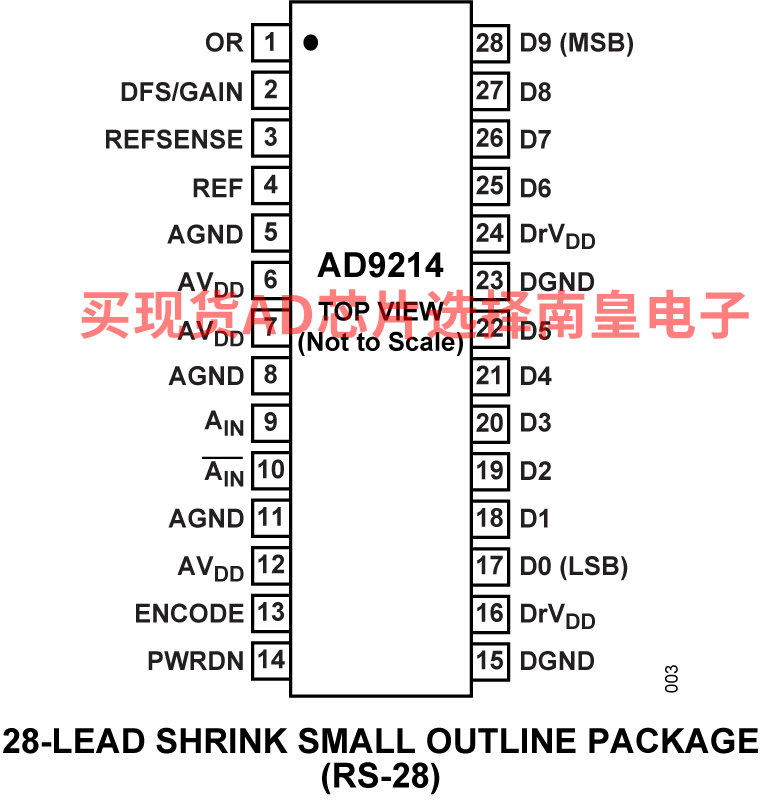

AD9214采用先进的CMOS工艺制造，提供28引脚表贴塑料封装(28-SSOP)，额定温度范围为-40℃至+85℃工业温度范围。
应用
- 电池供电仪表
- 手持式示波表
- 低成本数字示波器
- 超声设备
- 电缆反转通路
- 宽带无线
- 住宅电力线网络
产品特色
出色的交流性能：65 MSPS至105 MSPS。SNR
大于55 dB（典型值）且高达58 dB。
AD9214在285 mW时的功耗为
现有高速单芯片解决方案可用功率的一部分。在休眠
模式下，功耗降至30 mW。
AD9214采用3 V单电源供电，简化了系统电源
设计。它还具有单独的数字输出驱动器
电源线以支持2.5 V逻辑系列。
AD9214采用小型28引脚表贴
塑料封装(28-SSOP)。
- SNR = 57 dB（39 MHz模拟输入，–0.5 dBFS时）
- 低功耗
- 190 mW (65 MSPS)
- 285 mW (105 MSPS)
- 30 mW（关断模式）
- 模拟带宽：300 MHz
- 片内基准电压源和采样/保持
- 模拟输入范围选项：1 V p-p或2 V p-p
- 3.3 V单电源供电（2.7 V至3.6 V）
- 二进制补码或偏移二进制数据格式选项
AD9214BRSZ-105，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：17.1（100-499个）；15.38（1000+个）
AD9214BRSZ-65，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：10.57（100-499个）；9（1000+个）
AD9214BRSZ-80，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：13.34（100-499个）；12.01（1000+个）
AD9214BRSZ-RL105，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：15.38（1000+个）
AD9214BRSZ-RL65，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：9（1000+个）
AD9214BRSZ-RL80，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：12.01（1000+个）
AD9214BRSZ-105，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：17.1（100-499个）；15.38（1000+个）
AD9214BRSZ-65，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：10.57（100-499个）；9（1000+个）
AD9214BRSZ-80，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：13.34（100-499个）；12.01（1000+个）
AD9214BRSZ-RL105，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：15.38（1000+个）
AD9214BRSZ-RL65，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：9（1000+个）
AD9214BRSZ-RL80，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：12.01（1000+个）
