AD9213是一款单通道、12位、6 GSPS/10.25 GSPS、射频(RF)模数转换器(ADC)，具有6.5 GHz输入带宽。AD9213支持高动态范围频率和需要宽瞬时带宽和低转换误差率(CER)的时域应用。AD9213具有16通道JESD204B接口，以支持最大带宽能力。

AD9213实现了动态范围和线性度性能，同时功耗小于4.6 W（典型值）。该器件基于交错式流水线架构，采用专有校准和随机化技术，可以抑制混入其噪底的交错式杂散伪像。AD9213通过片内扰动和校准组合保持线性度性能，从而在各种输入信号条件下带来出色的无杂散性能。

要求更小瞬时带宽的应用可受益于AD9213的片内数字信号处理(DSP)能力，降低了输出数据速率以及为该器件提供支持所需的JESD204B通道数。DSP路径包括集成48位、数控振荡器(NCO)的数字下变频器(DDC)，后接I/Q数字抽取器级，支持2倍或3倍抽取系数的可选抽取率。针对快速跳频应用，AD9213 NCO最多支持16种具有单独触发输入的profile设置，在较少的JESD204B通道数下支持宽监控频率范围。

AD9213支持包括NCO同步的样本精度多芯片同步。AD9213提供192引脚球栅阵列(BGA)封装，额定结温范围为-20°C至+115°C。

• 高瞬时动态范围
• NSD
  • -155 dBFS/Hz（10 GSPS时，-9 dBFS），170 MHz输入
  • -153 dBFS/Hz（10 GSPS时，-1 dBFS），170 MHz输入
• SFDR：70 dBFS（10 GSPS时，-1 dBFS），1000 MHz输入
• SFDR，H2和H3除外（最差其它杂散）：89 dBFS（10 GSPS时，-1 dBFS），1000 MHz输入
• 低功耗：在10 GSPS时，典型值<4.6 W
• 集成输入缓冲器（6.5 GHz输入带宽）
  • 1.4 V p-p满量程模拟输入(RIN = 50 Ω)
  • 过压保护

• 16通道JESD204B输出（最高16 Gbps的线路速率）
• 多芯片同步功能，具有1采样精度
  • 提供DDC NCO同步功能
• 集成DDC
  • 可选抽取系数
  • 16种profile设置，支持快速跳频
• 支持高效AGC的快速超量程检测
• 片内温度传感器
• 片内负电压发生器
• 低CER：<1 × 10−16
• 12 mm × 12 mm、192引脚BGA-ED封装

AD9213BBPZ-10G，封装：192-Ball BGA_ED (12mm x 12mm x 1.56mm w/ EP)，包装形式及数量：托盘，189，工作温度：-20 to 115C，AD官网报价：2581.77（100-499个）；2194.5（1000+个）

AD9213BBPZ-6G，封装：192-Ball BGA_ED (12mm x 12mm x 1.56mm w/ EP)，包装形式及数量：托盘，189，工作温度：-20 to 115C，AD官网报价：1287.65（100-499个）；1094.5（1000+个）

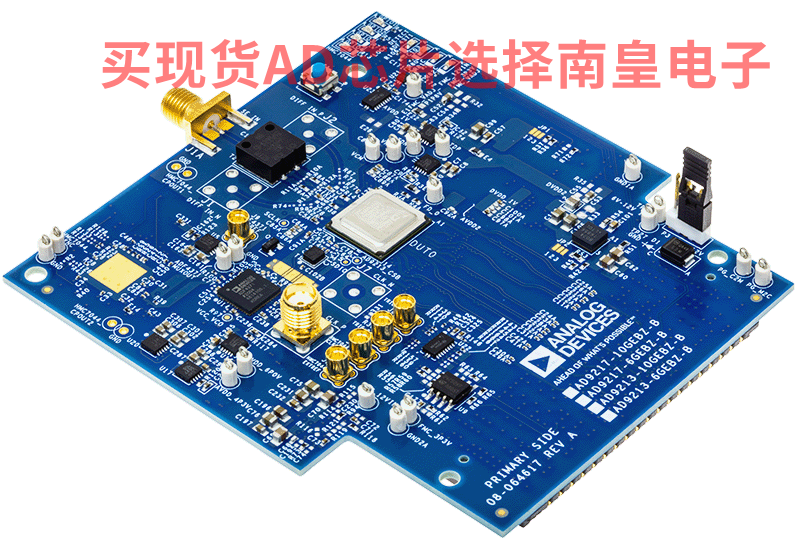

EVAL-AD9213：AD9213 评估板

AD9213-10GEBZ和AD9213-6GEBZ支持AD9213的10Gsps和6Gsps模型。AD9213是一款单通道12位、10.25 GSPS RF模数转换器(ADC)，具有6.5 GHz输入带宽。经优化支持高动态范围频率和需要宽瞬时带宽和低误码率(CER)的时域应用。AD9213具有16通道JESD204B接口，以支持其最大带宽能力。

本初始评估设计提供在各种模式和配置下运行该ADC所需的全部支持电路。它设计为可直接与基于ADS8-V1EBZ FPGA的数据捕获卡进行接口，允许用户下载捕获的数据进行分析。可使用ACE软件包进行器件控制和后续数据分析。

ADS8-V1EBZ：ADS8-V1 评估板

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。
