AD9211是一款10位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达300 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持器(T/H)与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS (ANSI-644)兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

AD9211采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

应用

• 信噪比(SNR)：60.1 dBFS（fIN最高为70 MHz，300 MSPS）
• 有效位数(ENOB)：9.7（fIN最高为70 MHz，300 MSPS，−1.0 dBFS）
• 无杂散动态范围(SFDR)：−80 dBc（fIN最高为70 MHz，300 MSPS，−1.0 dBFS）
• 出色的线性度
  微分非线性（DNL）= ±0.1 LSB（典型值）
  积分非线性（INL）= ±0.2 LSB（典型值）
• 300 MSPS时提供LVDS输出（ANSI -644电平）
• 700 MHz全功率模拟带宽

• 片内基准电压源，无需外部去耦
• 集成输入缓冲和采样保持
• 低功耗：
  437 mW（300 MSPS，LVDS SDR模式）
  410 mW（300 MSPS，LVDS DDR模式）
• 可编程输入电压范围：
  1.0 V至1.5 V，1.25 V（标称值）
• 采用1.8 V模拟和数字电源供电
• 可选择输出数据格式（偏移二进制、二进制补码、格雷码）

AD9211BCPZ-200，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：47.09（100-499个）；40.02（1000+个）

AD9211BCPZ-250，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：57.38（100-499个）；48.78（1000+个）

AD9211BCPZ-300，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：67.69（100-499个）；57.54（1000+个）

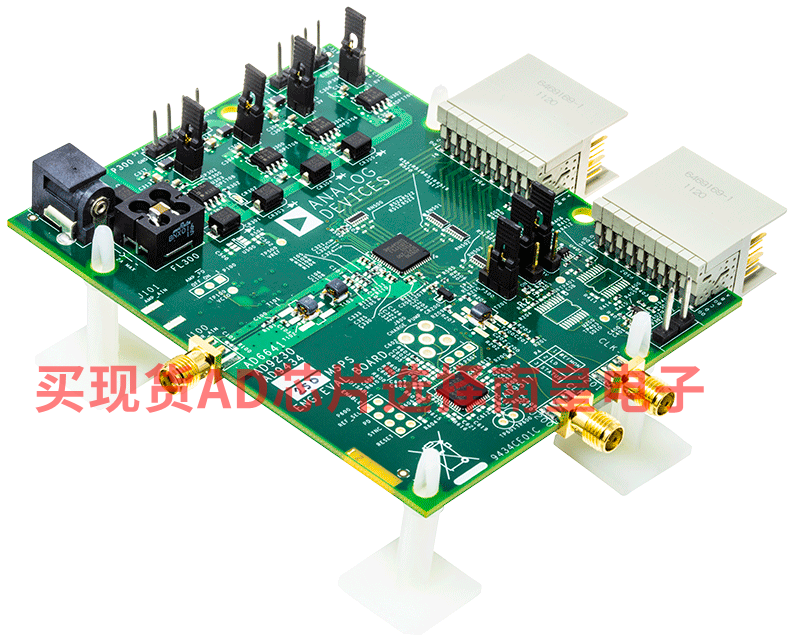

EVAL-AD9211：AD9211 评估板

本页提供AD9211的评估板文档和订购信息。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
