AD9208 是一款双通道、14 位、3 GSPS 模数转换器 (ADC)。该器件具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计，支持那些可对高达 5 GHz 带宽的模拟信号进行直接采样的通信应用场合。ADC 输入的 −3 dB 带宽为 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及较低的功耗。

双通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备了宽泛的带宽输入，支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC 数据输出通过交叉复用器从内部连接到四个数字下变频器 (DDC)。每个 DDC 包括多达五个级联信号处理级：48 位变频器（数控振荡器 (NCO)），以及多达四个半带抽取滤波器。NCO 允许在通用输入/输出 (GPIO) 引脚上选择预置频段（最多可以选择三个频段）。通过 SPI 可编程配置文件，可以在多个 DDC 模式之间选择 AD9208 的操作。

除了 DDC 模块外，AD9208 还配备了其他多种功能以简化通信接收器中的自动增益控制 (AGC) 功能。通过使用 ADC 的寄存器 0x0245 中的快速检测控制位，可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值，快速检测指示器会变高。由于此阈值指示器具有较低的延迟，用户可以迅速调低系统增益，从而避免 ADC 输入处出现超范围状态。除了快速检测输出功能外，AD9208 还具有信号监测能力。信号监测模块提供正由 ADC 数字化的信号的附加信息。

用户可以根据 DDC 配置和接收逻辑器件的可接受线速，在各种单线、双线、四线和八线配置中配置基于子类 1 JESD204B 的高速串行化输出。此外，还通过 SYSREF± 和 SYNCINB± 输入引脚支持多器件同步。

AD9208 还提供了灵活的功耗减低选项，可以在必要时大幅度降低功耗。所有这些功能均可通过一个 3 线串口接口 (SPI) 进行编程。

AD9208 提供不含铅的 196 球状引脚 BGA 封装，可以在 −40°C 至 +85°C 的环境温度范围内工作。此产品受美国专利保护。

请注意，在整个数据手册中，多功能引脚（例如 FD_A/GPIO_A0）可由整个引脚名称指定，也可以由引脚的单一功能指定，例如 FD_A（当仅与该功能相关时）。

应用

• 分集多频段、多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
• 电子测试和测量系统
• 相控阵雷达与电子战
• DOCSIS 3.0 CMTS 上行接收路径
• HFC 数字反向路径接收器

• JESD204B（子类 1）编码串行数字输出

  • 支持每线高达 16 Gbps 的线速
• 3 GSPS 时每通道的总功率为 1.65 W（默认设置）
• −2 dBFS 幅度、2.6 GHz 输入时的性能

  • SFDR = 70 dBFS
  • SNR = 57.2 dBFS
• −9 dBFS 幅度、2.6 GHz 输入时的性能

  • SFDR = 78 dBFS
  • SNR = 59.5 dBFS
• 集成式输入缓冲器
• 噪声密度 = −152 dBFS/Hz
• 0.975 V、1.9 V 和 2.5 V 直流电源供电
• 9 GHz 模拟输入全功率带宽 (−3 dB)
• 用于高效 AGC 实施的幅度检测位
• 每个通道具有 2 个集成式宽带数字处理器

  • 48 位 NCO
  • 4 个级联半带滤波器
• 相位相干 NCO 切换
• 提供多达 4 个通道
• 串口控制

  • 具有除以 2 和除以 4 选项的整数时钟
  • 灵活的 JESD204B 线配置
• 片內抖动

AD9208BBPZ-3000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：1540（100-499个）；1309（1000+个）

AD9208BBPZRL-3000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1540（100-499个）；1309（1000+个）

EVAL-AD9208：单通道AD9208和双通道AD9208评估板

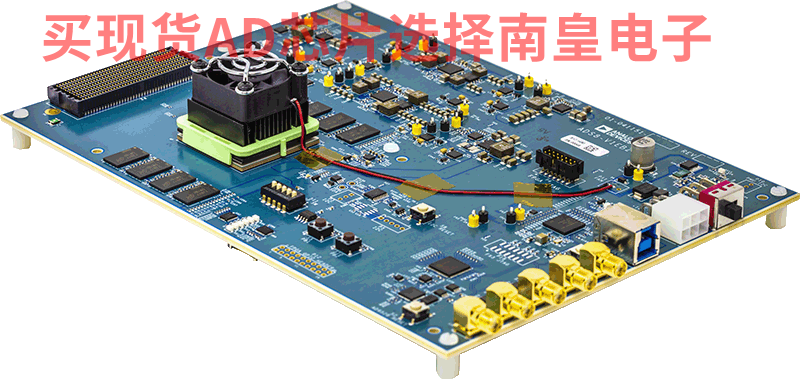

AD9208-3000EBZ 支持 AD9208-3000 — 14 位、3GSPS 双通道模数转换器 (ADC)。该套件具有片内缓冲区和采样保持电路，确保实现低功耗、较小的封装尺寸和出色的易用性。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。现在，可以使用 ACE 软件包执行套件控制和后续的数据分析。

AD9208-DUAL-EBZ 是一款演示板，旨在使用 JESD204B subclass1 协议，显示多芯片同步。AD9208-3000 是一款 14 位、3GSPS 双路模数转换器 (ADC)。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。HMC7044 是一款高性能、双环路、整数 N 抖动衰减器，能够为具有并行或串行（JESD204B 型）接口的高速数据转换器进行基准电压源选择，并产生超低相位噪声频率。LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压型 µModule（电源模块）稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 2.2MHz 的频率下实现高效率。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它旨在使用 JESD204B subclass1 协议，轻松演示多芯片同步。该开发板旨在与具有 FMC + (Vita57.4) 连接器的 FPGA 开发板直接连接。

ADS8-V1EBZ：ADS8-V1 评估板

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。
