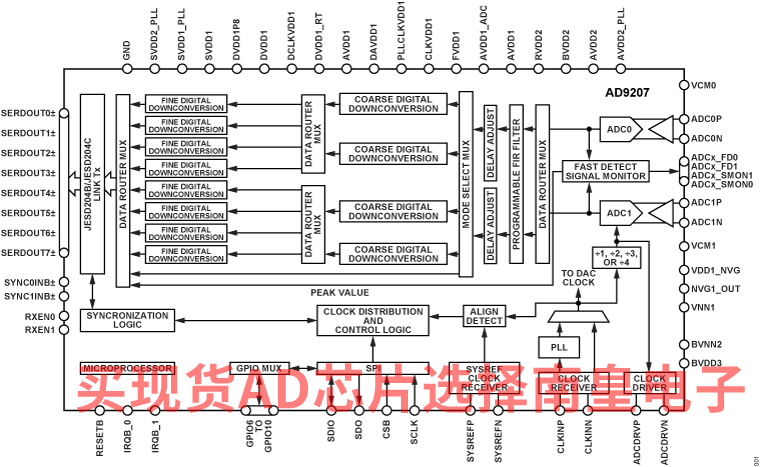

AD9207是一款双通道、12位6 GSPS模数转换器(ADC)。ADC输入集成了具有过载保护的片内宽带缓冲器。该器件设计支持多种应用，能够实现高达8 GHz的宽带信号直接采样。片内、低相位噪声锁相环(PLL)时钟频率合成器可用于生成ADC采样时钟，从而简化高频时钟信号的印刷电路板(PCB)分配。时钟输出缓冲器可用于将ADC采样时钟发送至其他器件。

双通道ADC内核具有高于2 × 10-15的代码误差率(CER)。低延迟快速检测和信号监控可用于自动增益控制(AGC)。灵活的192抽头可编程有限脉冲响应滤波器(PFIR)可用于数字滤波和/或均衡。可编程整数和小数延迟模块支持模拟延迟失配补偿。

数字信号处理(DSP)模块的每对ADC包括两个粗调数字下变频器(DDC)和四个微调DDC。每个ADC可采用一个或两个主要DDC级工作以支持多频段应用。提供四个额外的微调DDC级，每个ADC最多可支持四个频段。与每个DDC相关的48位数控振荡器(NCO)支持快速跳频(FFH)，同时保持同步最多16个通过通用输入和输出(GPIOx)引脚或串行端口接口(SPI)选择的唯一频率分配。

AD9207支持一个或两个可针对JESD204B或JESD204C子类工作配置的JTx链路，从而每个ADC可实现不同的数据路径配置。通过SYSREF±输入引脚，可提供多器件同步支持。

有关详细信息，请参阅本数据手册的“外形尺寸”部分和“订购指南”部分。

应用

• 无线通信基础设施
• 微波点对点、E频段和5G毫米波
• 宽带通信系统、卫星通信
• DOCSIS 3.1和4.0 CMTS
• 电子战
• 电子测试与测量系统

• 灵活的可重新配置通用平台设计
  • 每通道支持单、双和四频段
  • 数据路径和 DSP 模块可完全绕过
  • 具有多芯片同步功能的片内 PLL
  • 片外 PLL 的外部 RFCLK 输入选项
• 支持高达 12 GHz 的时钟输入频率
  • 最大 ADC 采样率高达 6 GSPS
  • 可用的模拟带宽高达 8 GHz
• 使用 JESD204C 的最大数据速率高达 6 GSPS
• 噪声密度：−153 dBFS/Hz
• 6 GSPS，输入为 2.7 GHz 时，ADC AC 性能为 −1 dBFS
  • 满量程正弦波输入电压：1.475 V p-p
  • 噪声指数：25.3 dB
  • HD2:−70 dBFS
  • HD3：−68 dBFS
  • 最差的其他情况（HD2 和 HD3 除外）：−84 dBFS
• 多种数字特性
  • 可选采样滤波器
  • 可配置 DDC
    • 8 个细调复数 DDC 和 4 个粗调复数 DDC
    • 每个 DUC/DDC 48 位
    • 可选择旁路细调和粗调 DDC
  • 可编程 192 抽头 PFIR 滤波器，用于接收均衡

• 支持通过 GPIOx 引脚加载的 4 种不同的配置文件设置
• 每个数据路径的可编程延迟
  • 接收 AGC 支持
    • 用于快速 AGC 控制，具有低延迟的快速检测
  • 用于缓慢 AGC 控制的信号监控器
  • 专用 AGC 支持引脚
• 辅助特性
  • 快速跳频
  • 具有可选分频比的 ADC 时钟驱动器
  • 片内温度监控单元
  • 灵活的 GPIOx 引脚
• SERDES JESD204B/JESD204C 接口，16 个通道，速率高达 24.75 Gbps
  • 8 通道 JESD204B/JESD204C 变送器 (JTx)
  • JESD204B 与最大 15.5 Gbps 的通道速率兼容
  • JESD204C 与最大 24.75 Gbps 的通道速率兼容
  • 支持实数或复数数字数据（8、12、16 或
    24 位）

AD9207BBPZ-6G，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：1163.8（100-499个）；989.23（1000+个）

AD9207BBPZRL-6G，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：1163.8（100-499个）；989.23（1000+个）

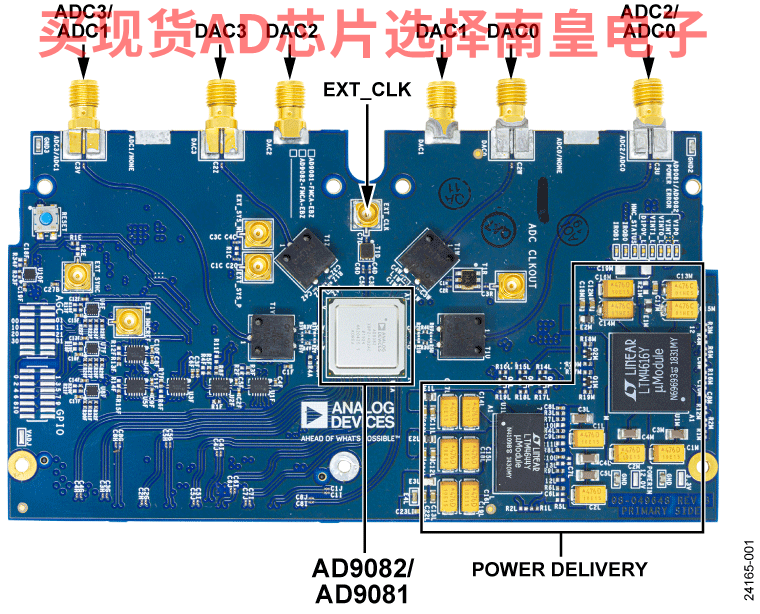

AD9082-FMCA-EBZ：AD9082 评估板

AD9082-FMCA-EBZ 评估板包括以各种模式和配置操作 AD9082 所需的所有支持电路。还介绍了用于与套件接口的应用软件。AD9082-FMCA-EBZ 评估板连接到 ADI 公司的 ADS9-V2EBZ，并通过 ACE 软件进行评估。该板还可以与 Xilinx 或 Intel的市售现场可编程门阵列 (FPGA) 开发板接口。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户以各种模式设置 AD9081 或 AD9082，并捕获模数转换器（ADC）数据进行分析。PGDownloaderLite 软件生成矢量，并将其传输到数模转换器 (DAC)，然后可以将其发送到频谱分析仪，进行进一步分析。有关更多详细信息，请参阅 AD9081 和 AD9082 数据手册，在使用评估板时，必须同时参阅该数据手册和本用户指南。

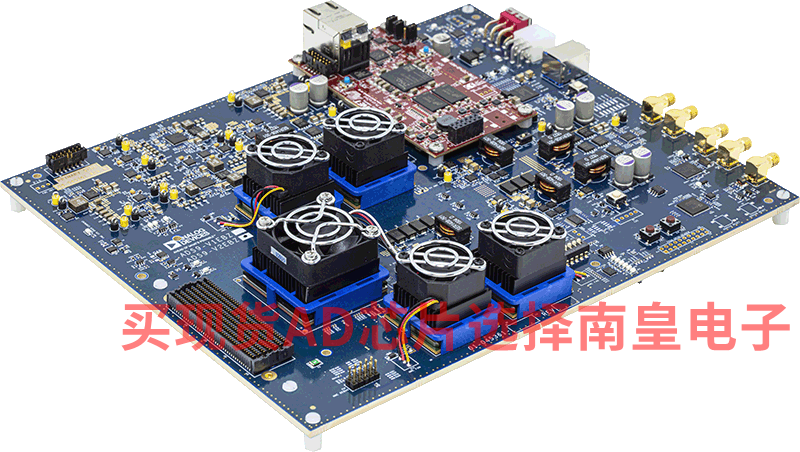

ADS9-V2EBZ：ADS9-V2EBZ 评估板

当连接到指定的 ADI 公司高速转换器评估板时，ADS9-V2EBZ 可作为数据采集/发射板。ADS9-V2EBZ 上的 FPGA 旨在支持较高速度的 JESD204B/C 数据转换器，可用作高速 ADC 的数据接收器，也可用作高速 DAC 的发射器。
