AD9177（具有宽带信道选择器的四路、16 位、12 GSPS RF DAC）-AD代理

AD9177的基本参数

制造厂商：AD
产品类别：高速数模转换器≥30MSPS
技术类目：标准高速数模转换器
功能描述：具有宽带信道选择器的四路、16 位、12 GSPS RF DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9177的产品详情：

AD9177 是一款高度集成的套件，具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器 (DAC) 内核，支持多达八个基带通道。该套件非常适合需要宽带 DAC 来处理宽瞬时带宽信号的应用。该套件具有 8 通道、24.75 Gbps JESD204C 或 15.5 Gbps JESD204B 数据接收器 (JRx) 端口、片内时钟乘法器和数字信号处理 (DSP) 数据通路，能够处理宽带或多频带的复杂信号，直接到射频应用、相控阵雷达系统和电子战应用。可以绕过 DSP 数据路径以允许数据接收器端口和 DAC 内核之间的直接连接。

对于直接数字频率合成器 (DDS) 应用，AD9177 可以在没有数据接收器端口的情况下运行，以生成多个不同频率的正弦波信号音。四个过程数字上变频器 (DUC) 中，每个的主要数控振荡器 (NCO) 模块都包含一个 48 位 NCO 和一组 31 个 32 位 NCO，每个 NCO 都有一个独立的相位累加器。类似地，每个过程中的主 NCO 模块和接收数据路径中的精细数字下变频器 (DDC) 包含一组 16 个 48 位 NCO，它们可以循环到发送数据路径中，以便在过程 DUC 和 DAC 输出之前进行处理。结合用于跳频的通用输入/输出 (GPIO) 控制、可预配置的配置文件选择以及使用 SYSREF 输入端口将 NCO 同步到通用触发器的能力，该组允许在多个套件同步或在操作期间连续调整 NCO 频率的应用中的相位相干快速跳频 (FFH)。

应用

无线通信基础设施
微波点对点、E 频段和 5G 毫米波
宽带通信系统
DOCSIS 3.1 和 4.0 CMTS
相控阵雷达与电子战
电子测试和测量系统

AD9177的优势和特点：

灵活的可重新配置通用平台设计

4 个 DAC 内核连接到各种 DSP 和旁路数据路径
支持单频段、双频段和多频段
数据路径和 DSP 模块可完全绕过
具有多芯片同步功能的片内 PLL

片外 PLL 的外部 RFLK 输入选项

最大 DAC 采样率高达 12 GSPS

使用 JESD204C 的最大数据速率高达 12 GSPS
可用的模拟带宽高达 8 GHz

12 GSPS 时的 DAC 交流性能

满量程输出电流范围：6.43 mA 至 37.75 mA
双信号音 IMD3（每个音调 ?7 dBFS）：?78.9 dBc
3.7 GHz 时，NSD，单信号音：?155.1 dBc/Hz
3.7 GHz 时，SFDR，单信号音：?70 dBc

多种数字特性

可选的插值滤波器
可配置或可旁路的 DUC

8 个细调复数 DUC 和 4 个粗调复数 DUC
每个 DUC/DDC 48 位
可选择旁路细调和粗调 DUC

每个数据路径的可编程延迟

发射 DPD 支持

细调 DUC 通道增益控制和延迟调整

辅助特性

直接数字合成和快速跳频
低延迟环回模式（接收数据路径 NCO 输出可以路由到发送数据路径）
功率放大器下游保护电路
片内温度监控单元
灵活的 GPIO 引脚
TDD 节能选项

SERDES JESD204B/JESD204C 接口

8 通道 JESD204B/C 接收器 (JRx)
JESD204B 与最大 15.5 Gbps 的通道速率兼容
JESD204C 与最大 24.75 Gbps 的通道速率兼容
支持实数或复数数字数据（8、12、16 或 24 位）

15毫米×15毫米、324 球 BGA，间距 0.8 毫米

AD9177具体的完整产品型号参数及价格（美元）：

AD9177BBPZ，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：981.6（100-499个）；834.36（1000+个）

AD9177BBPZRL，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：981.6（100-499个）；834.36（1000+个）

AD9177的评估套件：

EVAL-AD9081：AD9081 评估板

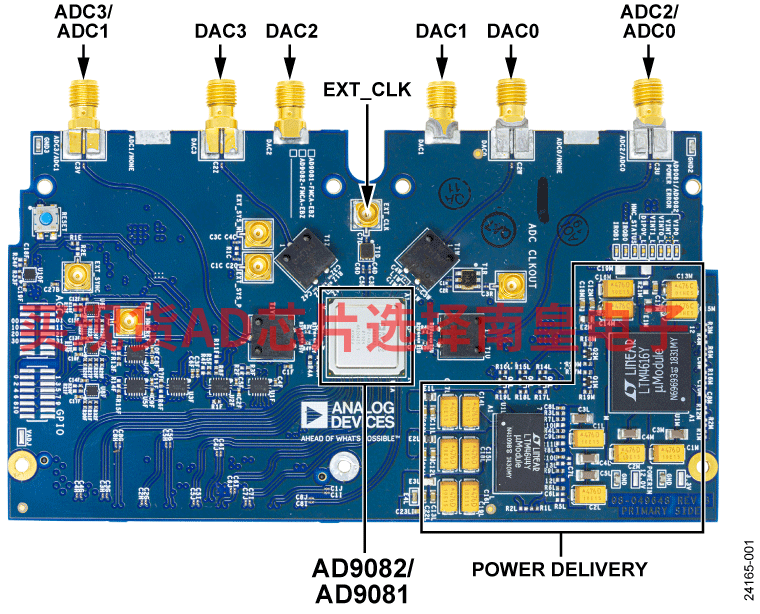

AD9081-FMCA-EBZ 评估板包括以各种模式和配置操作 AD9081 所需的所有支持电路。还介绍了用于与套件接口的应用软件。AD9081-FMCA-EBZ 评估板连接到 ADI 公司的 ADS9-V2EBZ，并通过 ACE 软件进行评估。该板还可以与 Xilinx 或 Intel的市售现场可编程门阵列 (FPGA) 开发板接口。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户以各种模式设置 AD9081 或 AD9082，并捕获模数转换器（ADC）数据进行分析。DPGDownloaderLite 软件生成矢量，并将其传输到数模转换器 (DAC)，然后可以将其发送到频谱分析仪，进行进一步分析。有关更多详细信息，请参阅 AD9081 和 AD9082 数据手册，在使用评估板时，必须同时参阅该数据手册和本用户指南。

ADS9-V2EBZ：ADS9-V2EBZ 评估板

当连接到指定的 ADI 公司高速转换器评估板时，ADS9-V2EBZ 可作为数据采集/发射板。ADS9-V2EBZ 上的 FPGA 旨在支持较高速度的 JESD204B/C 数据转换器，可用作高速 ADC 的数据接收器，也可用作高速 DAC 的发射器。
