AD9174是一款高性能、双通道、16位数模转换器(DAC)，支持高达12.6 GSPS的DAC采样速率。该器件具有8通道、15.4 Gbps JESD204B数据输入端口、高性能片内DAC时钟倍频器和数字信号处理功能，适合单频段和多频段直接至射频(RF)无线应用。

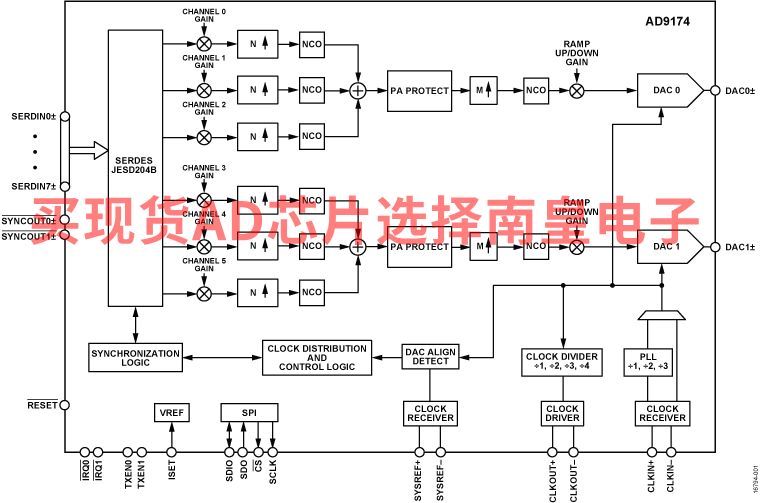

AD9174的每个RF DAC数据路径具有三个复数数据输入通道。每个输入通道完全可旁路。每个数据输入通道（或通道选择器）包括可配置增益级、插值滤波器和通道数控振荡器(NCO)，方便灵活的多频段频率规划。AD9174支持高达3.08 GSPS复数（同相/正交(I/Q)）或高达6.16 GSPS非复数（实数）的输入数据速率，能够将多个复数输入数据流分配至指定通道进行单独处理。每组三个通道选择器增加到各自的主数据路径中，以便在需要时进行额外处理。每个主数据路径包括一个插值滤波器和一个位于RF DAC内核之前的48位主NCO。通过使用调制器开关，主数据路径输出可单独连接到DAC0以便用作单一DAC，或连接到DAC0和DAC1以便用作双通道、中频DAC (IF DAC)。

AD9174还支持超宽数据速率模式，以便旁路通道选择器和主数据路径，从而作为单通道16位DAC提供高达6.16 GSPS的数据速率，或作为双通道16位DAC提供高达3.08 GSPS的数据速率，或作为双通道12位置DAC提供高达4.1 GSPS的数据速率。

此外，AD9174中的主要NCO模块包含一组31个32位NCO，每个都有独立的相位累加器。此组与用于NCO编程的80 MHz串行外设接口(SPI)相结合，可实现相位相干快速跳频(FFH)，适合在工作期间连续调整NCO频率的应用。

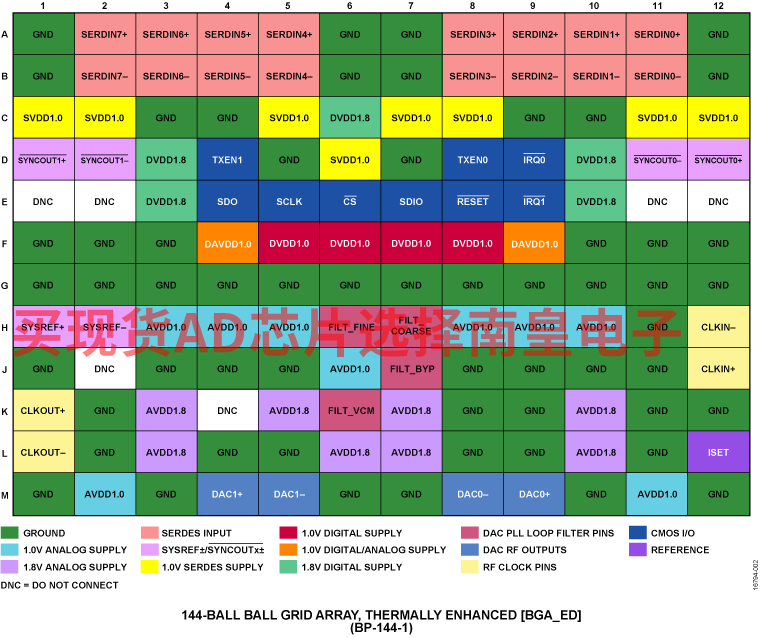

AD9174采用144引脚BGA_ED封装。

应用

• 无线通信基础设施

  • 多频段基站无线电
  • 微波/E频段回程系统
• 仪器仪表、自动测试设备(ATE)
• 雷达和干扰发射器

产品聚焦

• 支持多频段无线应用

  • 每个 RF DAC 具有 3 个可旁路复用数据输入通道
  • 每个输入通道的最大复用输入数据速率
    达 3.08 GSPS
  • 每个输入通道具有 1 个独立的 NCO
• 专用的低杂散和失真设计

  • 双信号音 IMD3 = 1.84 GHz 时为 −83 dBc，−7 dBFS/音调 RF 输出
  • 1.84 GHz 时 SFDR <−80 dBc，−7 dBFS RF 输出
• 灵活的 8 线、15.4 Gbps JESD204B 接口

  • 支持单频段和多频段使用案例
  • 支持 12 位高密度模式，用于增加的数据吞吐量
• 多芯片同步

  • 支持 JESD204B 子类 1

• 可选择内插滤波器，适用于全套输入数据速率
  • 1×、2×、3×、4×、6× 和 8× 可配置数据通道插值
  • 1×、2×、4×、6×、8× 和 12× 可配置最终插值
• 最终的 48 位 NCO，以 DAC 速率运行，可支持高达 6 GHz 的频率合成
• 发射使能功能可实现额外省电和下游电路保护
• 高性能、低噪声 PLL 时钟倍频器

  • 支持 12.6 GSPS DAC 更新率
  • 具有可选分频比的观察 ADC 时钟驱动器
• 低功耗

  • 2.54 W，12 GSPS 时为 2 DAC，10 mm × 10 mm 上的 DAC PLL，具有金属增强隔热盖的 144 球 BGA_ED 封装，间距为 0.80 mm

AD9174BBPZ，封装：144 ball (10x10x1.71 w/6.6 mm EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：621.18（100-499个）；528（1000+个）

AD9174BBPZRL，封装：144 ball (10x10x1.71 w/6.6 mm EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：621.18（100-499个）；528（1000+个）

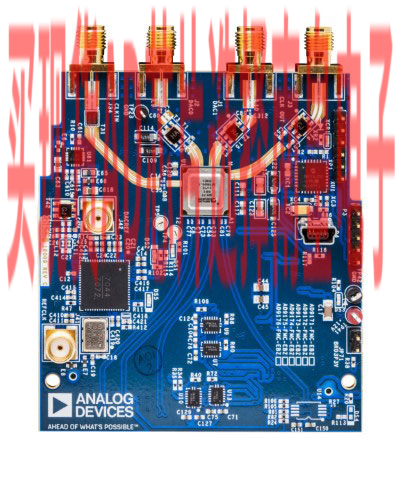

EVAL-AD917x：AD917x评估板

AD9171、AD9172和AD9173评估板均为配备FMC连接器的小尺寸FMC板，符合Vita 57.1标准。这些FMC板还使用Mini-Circuits公司的DAC输出巴伦。

若要使用该评估板，用户必须将评估板连接到由FPGA供应商提供的FMC兼容载波板。ADI公司生产的FPGA载波板称为ADS7-V2，可用作数字模式发生器或数据源以及板电源。用于仅NCO的特殊模式时，AD917x板可由实验室电源供电。详细操作说明参见wiki知识库上的“用户指南”部分。用户必须能够观察到频谱分析仪上的DAC输出。评估板上提供低噪声时钟源HMC7044时钟频率合成器，用户可以提供低抖动外部正弦波或方波时钟选项作为时钟源。评估板附带称为ACE的软件，允许用户对SPI端口进行编程。通过SPI端口，DUT（和时钟电路）可被编程为其多种工作模式中的任意一种。使用ADS7-V2时，它还附带DAC软件套件，包括用于矢量生成、下载和传输至该评估板的DPGDownloader。
