AD9172 是一款支持 12.6 GSPS 的 DAC 采样速率的高性能双通道 16 位数模转换器 (DAC)。该器件采用 8 线 15 Gbps JESD204B 数据输入端口、高性能片内 DAC 时钟倍频器和数字信号处理功能，适用于单频段和多频段直接到射频 (RF) 无线应用场合。

AD9172 的特点是每个 RF DAC 具有 3 个可旁路复用数据输入通道。每个数据输入通道包括可配置的增益级、内插滤波器和用于灵活的多频段规划的通道数控振荡器 (NCO)。该器件支持每个输入通道高达 1.5 GSPS 的复用数据速率，并能够聚合多个复用输入数据流，最大复用数据速率高达 1.5 GSPS。此外，AD9172 支持超宽带模式，绕过信道选择器以提供高达 3.08 GSPS（16 位分辨率）和 4.1 GSPS（12 位分辨率）的最大数据速率。

AD9172 采用 144 球 BGA_ED 封装。

产品亮点

应用

• 无线通信基础设施
  • 多频段基站无线电
  • 微波/E 频段回程系统
• 仪表、自动测试设备 (ATE)
• 雷达和干扰器

• 支持多频段无线应用
  • 每个 RF DAC 具有 3 个可旁路复用数据输入通道
  • 每个输入通道的最大复用数据输入速率达 1.54 GSPS
  • 每个输入通道具有 1 个独立的 NCO
• 专用的低杂散和失真设计
  • 双音互调失真 (IMD) = 1.8 GHz 时为 −83 dBc，−7 dBFS/音调 RF 输出
  • 无杂散动态范围 (SFDR) <−1.8 GHz 时为 80 dBc，−7 dBFS RF 输出
• 灵活的 8 线、15.4 Gbps JESD204B 接口
  • 支持单频段和多频段使用案例
  • 支持 12 位高密度模式，用于增加的数据吞吐量
• 多芯片同步
  • 支持 JESD204B 子类 1

• 可选择内插滤波器，适用于全套数据输入速率
  • 1×、2×、3×、4×、6× 和 8× 可配置数据通道插值
  • 1×、2×、4×、6×、8× 和 12× 可配置最终插值
• 最终的 48 位 NCO，以 DAC 速率运行，可支持高达 6 GHz 的频率合成
• 发射使能功能可实现额外省电和下游电路保护
• 高性能、低噪声、PLL 时钟倍频器
  • 支持 12.6 GSPS DAC 更新率
  • 具有可选分频比的观察 ADC 时钟驱动器
• 低功耗
  • 12 GSPS 时为 2.55 W，双通道模式

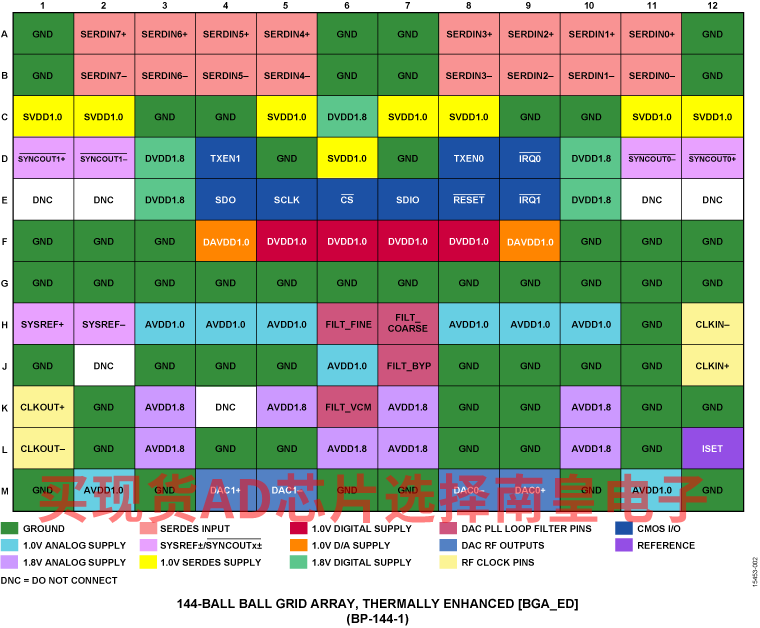

• 10 mm × 10 mm，144 球 BGA_ED 金属增强热盖，0.80 mm 间距

AD9172BBPZ，封装：144 ball (10x10x1.71 w/6.6 mm EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：310.59（100-499个）；264（1000+个）

AD9172BBPZRL，封装：144 ball (10x10x1.71 w/6.6 mm EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：310.59（100-499个）；264（1000+个）

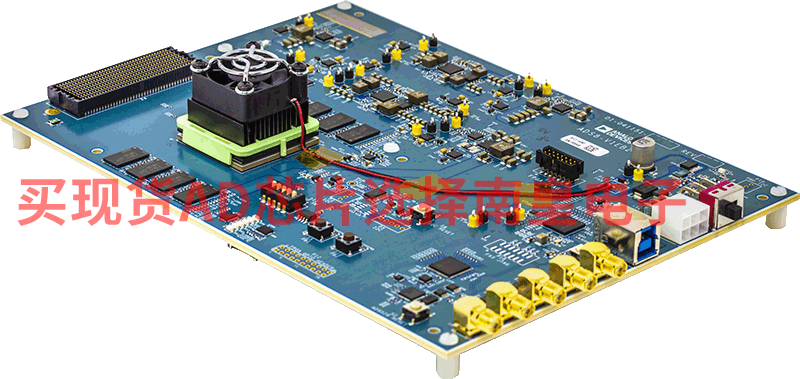

ADS8-V1EBZ：ADS8-V1 评估板

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

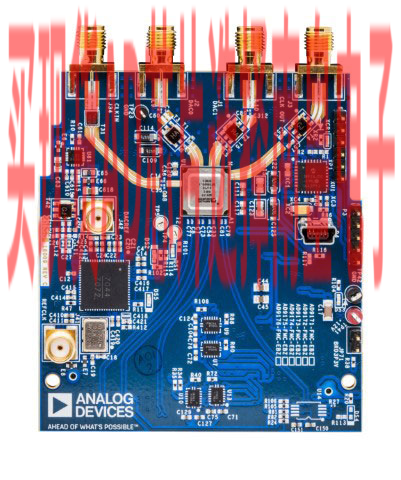

EVAL-AD917x：AD917x评估板

AD9171、AD9172和AD9173评估板均为配备FMC连接器的小尺寸FMC板，符合Vita 57.1标准。这些FMC板还使用Mini-Circuits公司的DAC输出巴伦。

若要使用该评估板，用户必须将评估板连接到由FPGA供应商提供的FMC兼容载波板。ADI公司生产的FPGA载波板称为ADS7-V2，可用作数字模式发生器或数据源以及板电源。用于仅NCO的特殊模式时，AD917x板可由实验室电源供电。详细操作说明参见wiki知识库上的“用户指南”部分。用户必须能够观察到频谱分析仪上的DAC输出。评估板上提供低噪声时钟源HMC7044时钟频率合成器，用户可以提供低抖动外部正弦波或方波时钟选项作为时钟源。评估板附带称为ACE的软件，允许用户对SPI端口进行编程。通过SPI端口，DUT（和时钟电路）可被编程为其多种工作模式中的任意一种。使用ADS7-V2时，它还附带DAC软件套件，包括用于矢量生成、下载和传输至该评估板的DPGDownloader。
