AD9171是一款高性能、双通道、16位数模转换器(DAC)，支持高达6.2 GSPS的DAC采样速率。该器件具有8通道、15.4 Gbps JESD204B数据输入端口、高性能片内DAC时钟倍频器和数字信号处理功能，适合单频段直接至射频(RF)无线应用。

AD9171的每个RF DAC具有一个复数数据输入通道。每个数据输入通道包括可配置增益级、插值滤波器和通道数控振荡器(NCO)，方便灵活的频率规划。该器件每输入通道支持高达516 MSPS的复数数据速率。

AD9171采用144引脚BGA_ED封装。

产品聚焦

应用

• 无线通信基础设施
  • 单频段基站无线电
• 仪器仪表、自动测试设备 (ATE)

• 支持单频段无线应用
  • 每个 RF DAC 具有 1 个复数数据输入通道
  • 每个输入通道的最大复数输入数据速率达 516 MSPS
  • 每个输入通道具有 1 个独立的 NCO
• 专有低杂散与失真设计
  • 双音 IMD =-83 dBc（1.8 GHz，−7 dBFS/RF输出信号音）
  • SFDR < −80 dBc（1.8 GHz，-7 dBFS RF输出）
• 灵活的 8 通道、15.4 Gbps JESD204B接口
  • 支持单频段用例
  • 支持适用于更大数据吞吐量的12位高密度模式
• 多芯片同步
  • 支持 JESD204B 子类 1

• 可选插值滤波器，实现完整的输入数据速率
  • 2×、3×、4× 和 6× 可配置的数据通道插值
  • 6× 和 8× 可配置的最终插值
• 最终48位NCO可在DAC速率下工作，支持高达3.1 GHz的频率合成
• 发射使能功能可进一步省电，实现下游电路保护
• 高性能、低噪声锁相环(PLL)时钟倍频器
  • 支持 6.2 GSPS DAC 更新速率
  • 具有可选分频比的观察 ADC 时钟驱动器
• 低功耗
  • 1.45 W (6 GSPS)，单通道模式

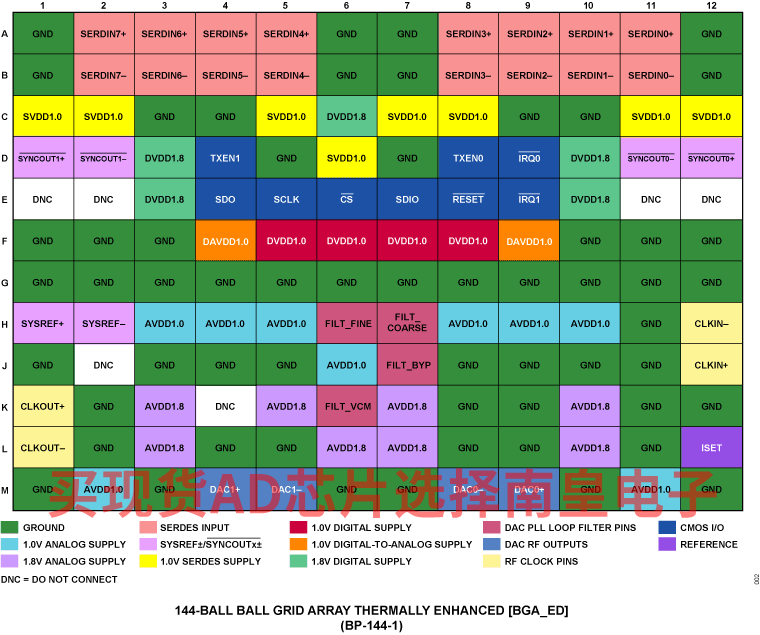

• 10 mm × 10 mm、144引脚BGA_ED封装，带金属增强型热盖，0.80 mm间距

AD9171BBPZ，封装：144 ball (10x10x1.71 w/6.6 mm EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：154（100-499个）；130.9（1000+个）

AD9171BBPZRL，封装：144 ball (10x10x1.71 w/6.6 mm EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：154（100-499个）；130.9（1000+个）

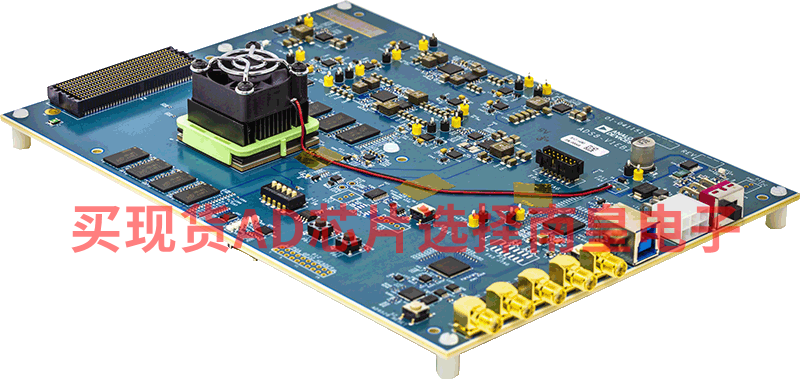

ADS8-V1EBZ：ADS8-V1 评估板

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

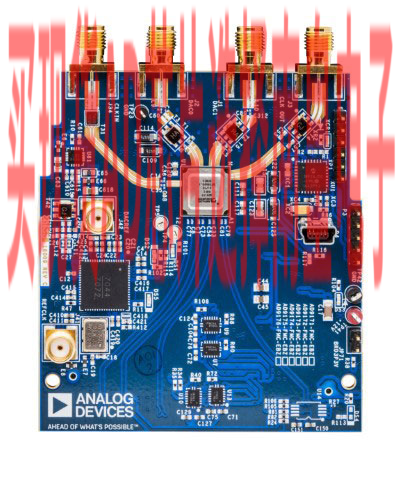

EVAL-AD917x：AD917x评估板

AD9171、AD9172和AD9173评估板均为配备FMC连接器的小尺寸FMC板，符合Vita 57.1标准。这些FMC板还使用Mini-Circuits公司的DAC输出巴伦。

若要使用该评估板，用户必须将评估板连接到由FPGA供应商提供的FMC兼容载波板。ADI公司生产的FPGA载波板称为ADS7-V2，可用作数字模式发生器或数据源以及板电源。用于仅NCO的特殊模式时，AD917x板可由实验室电源供电。详细操作说明参见wiki知识库上的“用户指南”部分。用户必须能够观察到频谱分析仪上的DAC输出。评估板上提供低噪声时钟源HMC7044时钟频率合成器，用户可以提供低抖动外部正弦波或方波时钟选项作为时钟源。评估板附带称为ACE的软件，允许用户对SPI端口进行编程。通过SPI端口，DUT（和时钟电路）可被编程为其多种工作模式中的任意一种。使用ADS7-V2时，它还附带DAC软件套件，包括用于矢量生成、下载和传输至该评估板的DPGDownloader。
