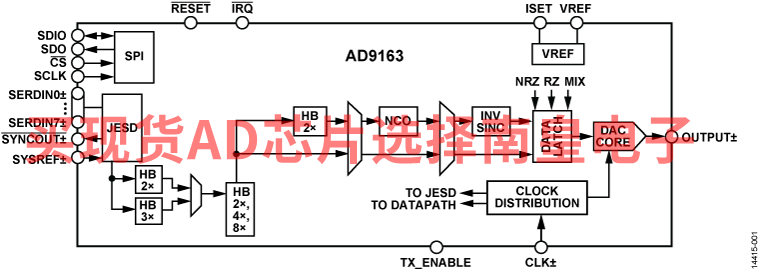

The AD91631 是一款高性能16位数模转换器(DAC)，支持最高达6 GSPS的数据速率。DAC内核基于一个四通道开关结构，配合2倍插值滤波器，使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使该DAC非常适合最苛刻的高速射频(RF)DAC应用。

出色的RF性能和深度插值速率使AD9163可用于许多无线基础设施应用，包括MC-GSM、W-CDMA、LTE和LTE-A。

高达1 GHz的宽带宽、复数NCO和数字上变频器支持对无线基础设施信号进行双频段和三频段直接RF频率合成，从而消除昂贵的模拟上变频器。

该器件的宽模拟带宽能力和高动态范围相结合，在最小一个载波高达1 GHz的信号带宽范围内可支持DOCSIS 3.1电缆基础设施兼容性，使其适合多住户单元(MDU)电缆应用。2倍插值滤波器(FIR85)使AD9163能够针对较低数据速率和转换器时钟进行配置，以降低整体系统功耗和滤波要求。在 Mix-Mode 操作模式中，AD9163可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波，同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9163数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成，可对其通道速度和通道数进行编程，从而实现应用灵活性。

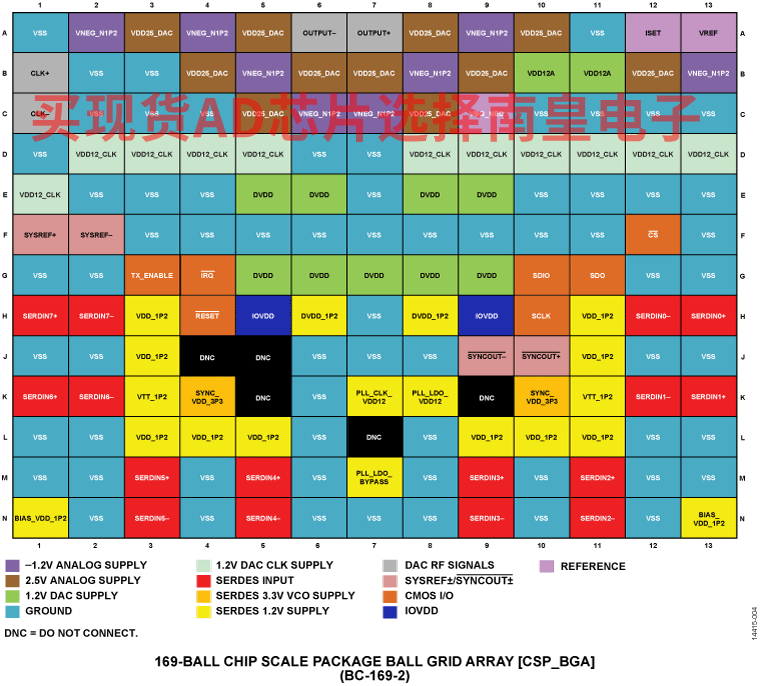

串行外设接口(SPI)可配置AD9163并监控所有寄存器的状态。AD9163采用169引脚、11 mm × 11 mm、0.8 mm间距CSP_BGA封装。

产品聚焦

应用

• 宽带通信系统

  • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM))
• 无线通信基础设施
  • MC-GSM、W-CDMA、LTE、LTE-A、点对点

• DAC更新速率高达12 GSPS（最小值）
• 6 GSPS直接RF频率合成（最小值）)

  • 直流至3 GHz（不归零(NRZ)模式）
  • 直流至6 GHz（2倍NRZ模式）
  • 1.5 GHz至7.5 GHz（混合模式）

• 可选插值

  • 6×, 8×, 12×, 16×, 24×
• 出色的动态性能

AD9163BBCZ，封装：169-Ball CSPBGA (11mm x 11mm x 0.95mm)，包装形式及数量：托盘，176，工作温度：-40 to 85C，AD官网报价：125.65（100-499个）；106.8（1000+个）

AD9163BBCZRL，封装：169-Ball CSPBGA (11mm x 11mm x 0.95mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：125.65（100-499个）；106.8（1000+个）

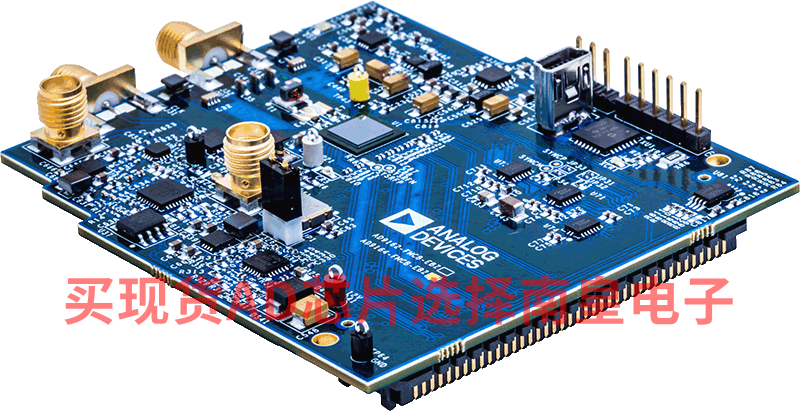

EVAL-AD916X：AD9161/AD9162/AD9163/AD9164 评估板

此用户指南适用于 AD9161、AD9162、AD9163 和 AD9164 评估板。该评估板连接到 ADS7-V2EBZ 模式生成器，以快速评估 AD9161、AD9162、AD9163 和 AD9164 高速 RF 数模转换器 (RF DAC)。ADS7-V2EBZ 自动设置数据格式并将其发送到评估板，简化了套件的评估。该评估板使用 FPGA 夹层卡 (FMC) 电源。

该评估板包括一个时钟缓冲器 AD9508，可为 ADS7-V2EBZ 提供基准时钟和 SYSREF± 引脚，并为 DAC 提供 SYSREF± 引脚。

该评估板可由外部时钟或板载时钟 (ADF4355) 驱动。板上有一个单刀双掷 (SPDT) 开关，用于选择时钟源。
