AD9162是一款高性能16位数模转换器(DAC)，支持最高达6 GSPS的数据速率。DAC内核基于一个四通道开关结构配合2倍插值滤波器，使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使这些DAC非常适合最苛刻的高速射频(RF)DAC应用。

在基带模式下，元件的宽带宽能力和高动态范围相结合，在最小两个载波至最大1.794 GHz的满量程频谱范围内可支持DOCSIS 3.1电缆基础设施兼容性。2倍插值滤波器(FIR85)使AD9161/AD9162针对较低数据速率和转换器时钟进行配置，可降低系统总体功耗和滤波要求。在Mix-Mode 操作模式中，AD9161/ AD9162可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波，同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9161/AD9162数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成，可对其通道速度和通道数进行编程，从而实现应用灵活性。

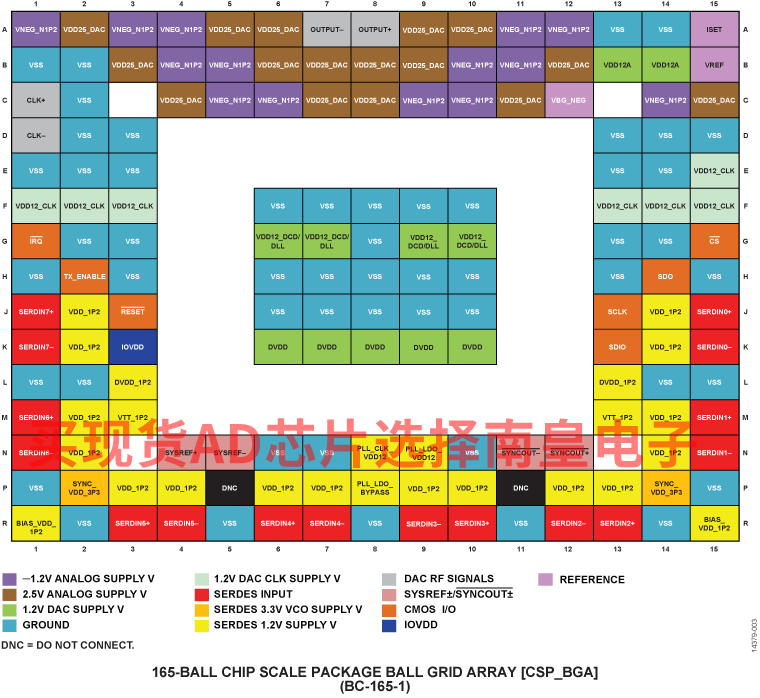

串行外设接口(SPI)可配置AD9162并监控所有寄存器的状态。AD9162提供165引脚、8.0 mm × 8.0 mm、0.5 mm间距、CSP_BGA和169引脚、11 mm × 11 mm、0.8 mm间距、CSP_BGA两种封装，包括引脚选项。

产品特色

应用

• 宽带通信系统
  • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM)
• 无线通信基础设施
  • W-CDMA、LTE、LTE-A、点对点
• 仪器仪表、自动测试设备(ATE)
• 雷达和干扰发射器

• DAC更新速率高达12 GSPS（最小值）
• 6 GSPS直接RF频率合成（最小值）
  • 直流至2.5 GHz（基带1倍旁路模式）
  • 直流至6 GHz（2倍不归零(NRZ)模式）
  • 1.5 GHz至7.5 GHz（混合模式）
• 可旁路的插值（1倍或旁路模式）
  • 2×, 3×, 4×, 6×, 8×, 12×, 16×, 24×
• 出色的动态性能

AD9162BBCA，封装：169-Ball CSPBGA (11mm x 11mm x 0.95mm)，包装形式及数量：托盘，176，工作温度：-40 to 85C，AD官网报价：266.82（100-499个）；226.8（1000+个）

AD9162BBCARL，封装：169-Ball CSPBGA (11mm x 11mm x 0.95mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：266.82（100-499个）；226.8（1000+个）

AD9162BBCAZ，封装：CHIP SCALE BGA，包装形式及数量：托盘，176，工作温度：-40 to 85C，AD官网报价：211.76（100-499个）；180（1000+个）

AD9162BBCAZRL，封装：169-Ball CSPBGA (11mm x 11mm x 0.95mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：211.76（100-499个）；180（1000+个）

AD9162BBCZ，封装：165-Ball CSPBGA (8mm x 8mm)，包装形式及数量：托盘，348，工作温度：-40 to 85C，AD官网报价：211.76（100-499个）；180（1000+个）

AD9162BBCZRL，封装：165-Ball CSPBGA (8mm x 8mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：211.76（100-499个）；180（1000+个）

AD-FMCOMMS11-EBZ：直接RF至基带发射无线电

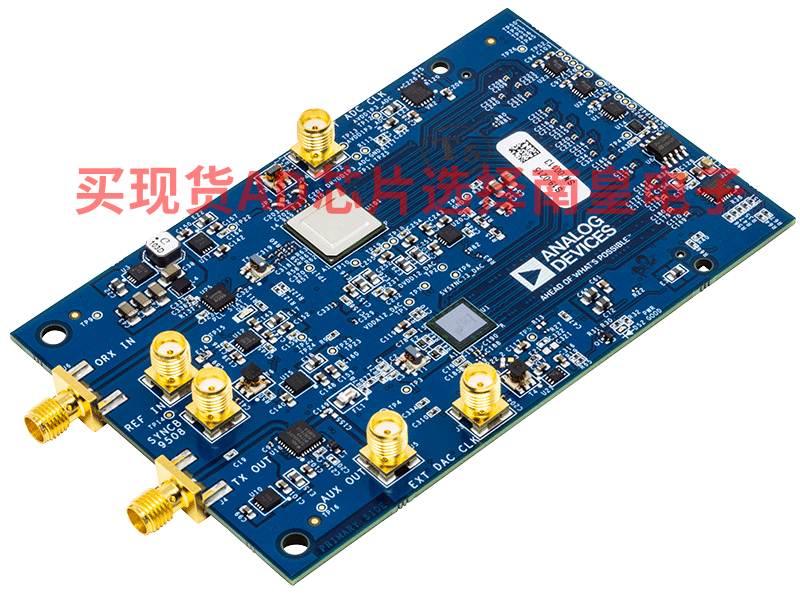

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。
