AD9148的基本参数

制造厂商：AD
产品类别：高速数模转换器≥30MSPS
技术类目：标准高速数模转换器
功能描述：4通道、16位、1GSPS TxDAC+数模转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9148的产品详情：

AD9148是一款4通道、16位、高动态范围数模转换器(DAC)，提供1000 MSPS采样速率。它具有针对直接变频传输应用进行优化的特性，包括增益、相位和失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如 ADL5371 / ADL5372 / ADL5373 / ADL5374 / ADL5375/等。串行外设接口(SPI)允许对器件内部参数进行编程。满量程输出电流可以在10 mA至30 mA范围内进行编程。该器件采用1.8 V和3.3 V电源供电，以最大采样速率工作时总功耗为3 W。它采用196引脚芯片级球栅阵列封装，可选配散热器。

产品聚焦

利用低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。

专有DAC输出开关技术可增强动态性能。

电流输出配置简便，可以用于各种单端或差分电路拓扑结构。

数据输入接口包括FIFO，可简化输入时序。

应用

无线基础设施LTE, TD-SCDMA, WiMAX, WCDMA, CDMA2000, GSM
MIMO/发射分集
数字高/低中频合成

AD9148的优势和特点：

单载波WCDMA ACLR = 80 dBc (（150 MHz中频）)
通道间隔离> 90dB
模拟输出
- 可调8.7 mA至31.7 mA
- RL = 25 ?至50 ?
新颖的2倍、4倍和8倍插值器，简化数据接口
片内精密复数NCO允许载波设置在DAC带宽内的任意位置

高性能、低噪声锁相环(PLL)时钟倍频器
多芯片同步接口
可编程数字反sinc滤波器
辅助DAC可以控制失调
增益DAC支持I和Q增益匹配
可编程I和Q相位补偿
数字增益控制
灵活的LVDS数字I/F支持32或16位总线宽度
196引脚CSP_BGA、12 mm × 12 mm封装

AD9148具体的完整产品型号参数及价格（美元）：

AD9148BBCZ，封装：196-Ball CSPBGA (12mm x 12mm x 1.3mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：80.18（100-499个）；68.16（1000+个）

AD9148BBCZRL，封装：196-Ball CSPBGA (12mm x 12mm x 1.3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：80.18（100-499个）；68.16（1000+个）

AD9148BBPZ，封装：196-Ball BGA (12mm x 12mm x 1.32mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：89.09（100-499个）；75.73（1000+个）

AD9148BBPZRL，封装：196-Ball BGA (12mm x 12mm x 1.32mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：89.09（100-499个）；75.73（1000+个）

AD9148的评估套件：

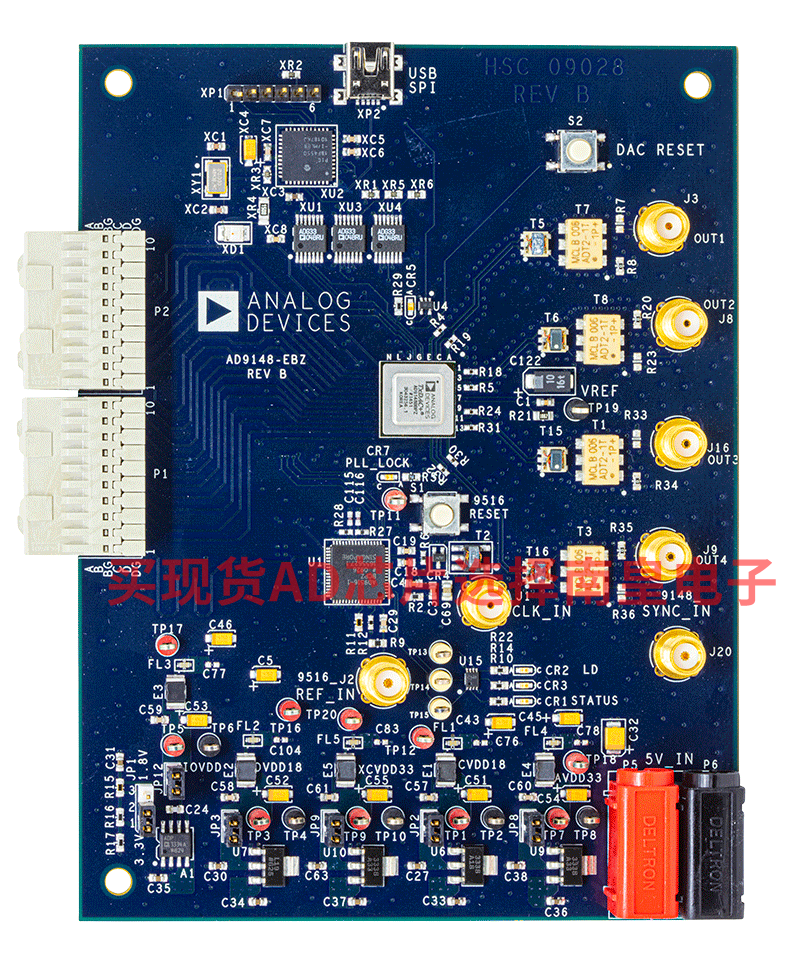

EVAL-AD9148：AD9148 评估板

AD9148-EBZ或AD9148-M5375-EBZ连接至数字模式发生器(DPG3)或系统演示平台(SDP-H1)以评估AD9148器件。AD9148-EBZ仅是一款数模转换器(DAC)评估板，AD9148-M5375-EBZ板上集成两个ADL5375调制器。

DAC软件套件包括DPGDownloader和串行外设接口(SPI)应用以控制评估板SPI端口。通过SPI端口，待测器件(DUT)和时钟电路可被编程为其多种工作模式中的任意一种。为了简化子系统评估，AD9516-0时钟分配芯片和两个ADL5375调制器已被应用于AD9148-M5375-EBZ。

有关完整详情，请参见AD9148数据手册，使用AD9148-EBZ或AD9148-M5375-EBZ评估板时，必须同时使用该用户指南与数据手册。

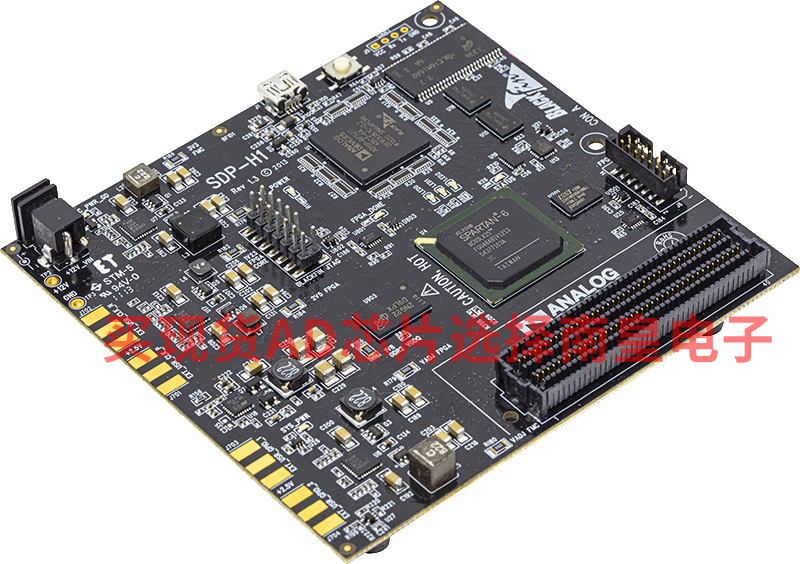

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
