AD9142是一款双通道、16位、高动态范围数模转换器(DAC)，提供1600 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。AD9142 TxDAC+具有针对直接变频传输应用进行优化的特性，包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列和ADRF670x系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9 mA至33 mA范围内进行编程。AD9142提供72引脚LFCSP封装。

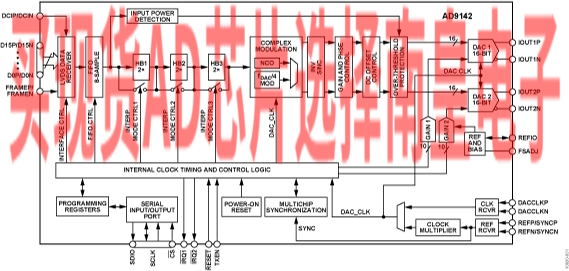

产品特色

先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。

固有延迟差异极小，简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。

新的低功耗架构将功效（mW/MHz/通道）提高30%。

输入信号功率和FIFO误差检测简化了下游模拟电路保护设计。

可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。

应用

• 无线通信：3G/4G和MC-GSM基站，
  宽带中继器、软件定义无线电
• 宽带通信：点对点、LMDS/MMDS
• 发射分集/MIMO
• 仪器仪表
• 自动测试设备

• 极小的固有延迟差异：<2个DAC时钟周期
• 专有低杂散与失真设计
  6载波GSM ACLR = 79 dBc（200 MHz IF时）
  SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
• 灵活的16位LVDS接口
  支持字和字节加载
• 多芯片同步
  固定延迟和数据发生器延迟补偿

• 可选的2×、4×、8×插值滤波器
  低功耗架构
  fS/4省电粗调混频器
• 输入信号功率检测
  用于保护下游模拟电路的紧急制动功能
• FIFO误差检测
• 欲了解更多特性，请参考数据手册

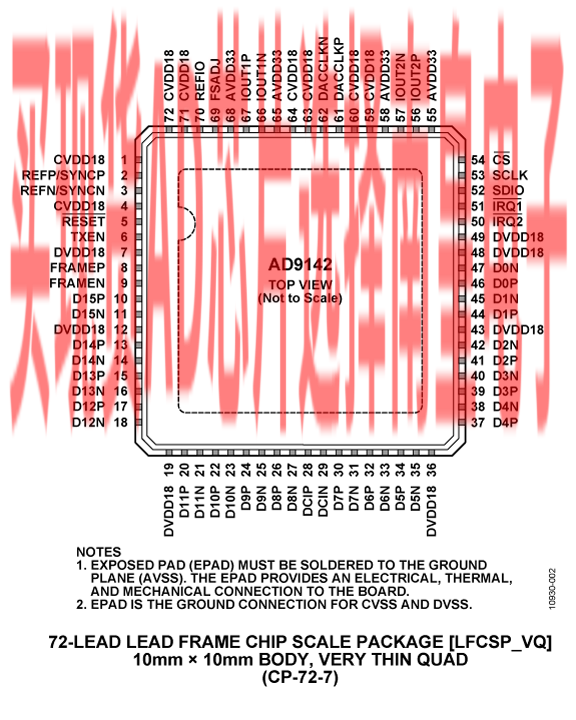

AD9142BCPZ，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：58.44（100-499个）；49.68（1000+个）

AD9142BCPZRL，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：58.44（100-499个）；49.68（1000+个）

EVAL-AD9142：AD9142 Evaluation Board

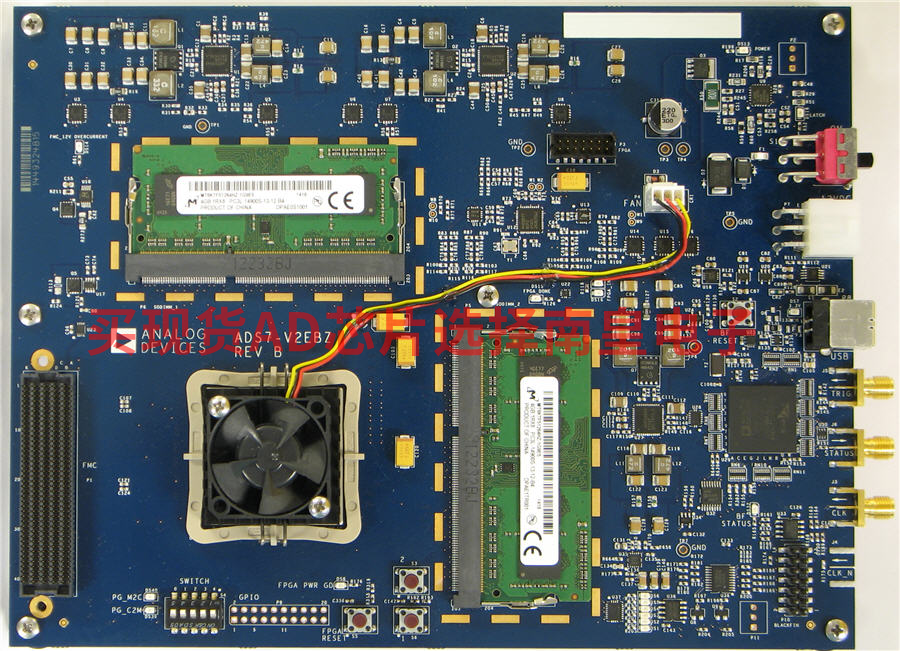

AD9142-M5372-EBZ连接DPG2后，可用于快速评估AD9142——一款高速信号处理数模转换器(DAC)。DPG2自动格式化数据并发送至AD9142-M5372-EBZ，简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和DPG2输入时钟的时钟扇出和分频器。该EVB还集成了正交调制器ADL5372，用于快速DAC+IQMOD评估。图2为AD9142-M5372-EBZ的俯视图。

---
