AD9139是一款16位、高动态范围数模转换器(DAC)，提供1600 MSPS高更新速率，可以产生高达奈奎斯特频率的多载波。 AD9139 TxDAC+的特性针对宽带通信应用而优化，集成1倍和2倍插值、基于DLL的高速接口、采样错误检测以及奇偶校验。 3线式串行端口接口允许对许多内部参数进行编程和回读。 满量程输出电流可以在9 mA至33 mA范围内进行编程。 AD9139提供72引脚LFCSP封装。

产品特色

应用

• 无线通信： 3G/4G和MC-GSM基站、宽带中继器、软件定义无线电
• 宽带通信： 点对点、LMDS/MMDS
• 发射分集/MIMO
• 仪器仪表
• 自动测试设备

• 可选1倍或2倍插值滤波器
  • 支持的输入信号带宽高达575 MHz。
• 较小的固有延迟差异： <2个DAC时钟周期
• 专有低杂散与失真设计
  • 6载波GSM ACLR = 79 dBc（200 MHz IF时）
  • SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
• 灵活的16位LVDS接口
  • 支持字和字节加载

• 多芯片同步
  • 固定延迟和数据发生器延迟补偿
• FIFO简化系统时序，提供错误检测
• 高性能、低噪声锁相环(PLL)时钟倍频器
• 数字反sinc滤波器
• 低功耗：700 mW (1230 MSPS)
• 72引脚LFCSP封装

AD9139BCPZ，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：36.53（100-499个）；31.04（1000+个）

AD9139BCPZRL，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：36.53（100-499个）；31.04（1000+个）

EVAL-AD9139：AD9139评估板

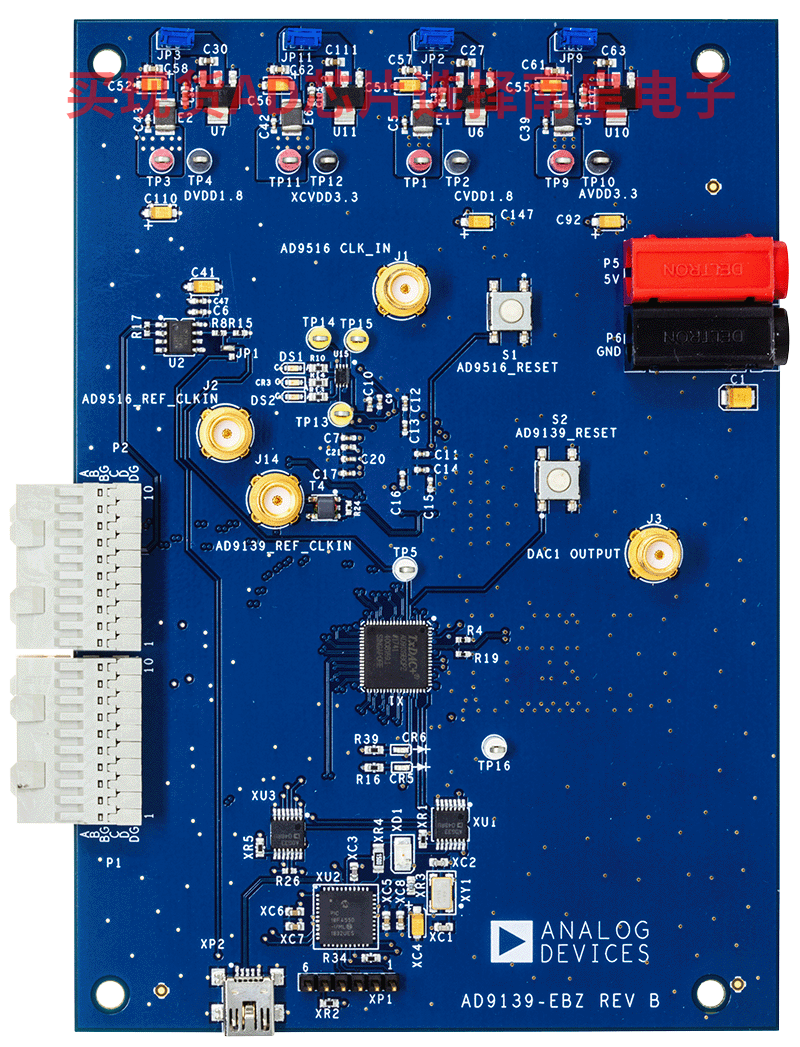

AD9139-EBZ连接ADS7-V2EBZ或SDP-H1后，可用于快速评估高速信号处理数模转换器AD9139。ADS7-V2EBZ或SDP-H1自动格式化数据并发送至AD9139-EBZ，可简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。

AD9139-DUAL-EBZ连接ADS7-V2EBZ或SDP-H1后，可用于快速评估高速信号处理数模转换器AD9139。ADS7-V2EBZ或SDP-H1自动格式化数据并发送至AD9139-DUAL-EBZ，可简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK、帧和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。该EVB还集成了正交调制器ADL5375，用于快速DAC+IQMOD评估。由于AD9139是一款单通道转换器，因此在板上使用两个AD9139分别作为I和Q，该方法常见于宽带应用中。
