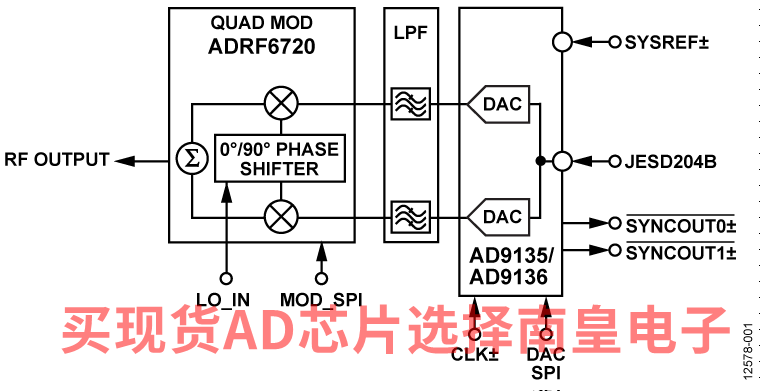

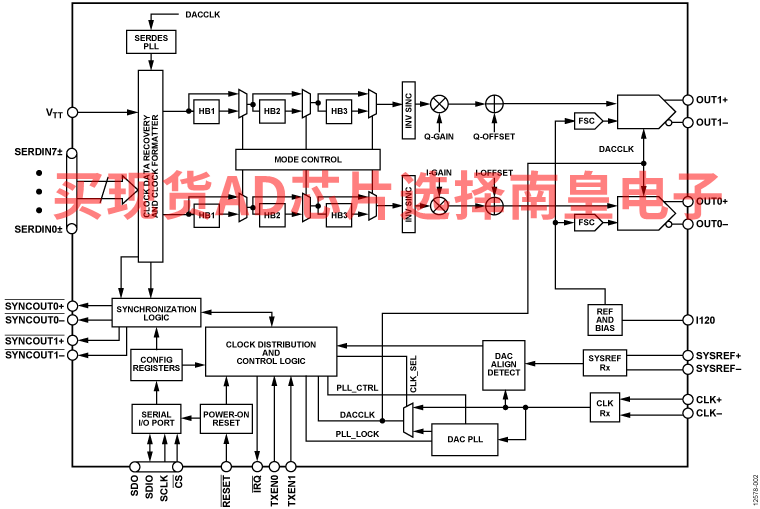

AD9135是一款双通道、11位、高动态范围数模转换器(DAC)，提供2800 MSPS最高采样速率，可以在极宽的带宽内产生多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。 AD9135提供88引脚LFCSP封装。

产品特色

高于2 GHz的超宽复杂信号带宽，支持新兴的宽带和多频带无线应用。

先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。

JESD204B子类1支持简化软件和硬件设计中的多芯片同步。

对于具有串行器/解串器(SERDES) JESD204B 8通道接口的数据接口宽度，引脚更少。

可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。

小型封装，尺寸为12 mm × 12 mm。

应用

• 无线通信
  3G/4G W-CDMA基站
  宽带中继器
  软件定义无线电
• 宽带通信
  点对点
  本地多点分配服务(LMDS)，以及
  多通道多点分配服务(MMDS)
• 发射分集、多路输入/多路输出(MIMO)
• 仪器仪表
• 自动测试设备

• 支持的输入数据速率大于2 GSPS
• 专有低杂散与失真设计
  SFDR = 82 dBc（直流中频，?9 dBFS）
  灵活的8通道JESD204B接口
• 多芯片同步
  固定延迟
  数据发生器延迟补偿
• 可选1x、2x、4x、8x插值滤波器
  低功耗架构

• 发射使能功能可进一步省电，实现输出状态的瞬时控制
• 高性能、低噪声锁相环(PLL)时钟倍频器
• 数字反sinc滤波器
• 低功耗： 1.42 W（1.6 GSPS，全部工作条件）
• 88引脚LFCSP（带裸露焊盘）

AD9135BCPAZ，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：72（100-499个）；61.2（1000+个）

AD9135BCPAZRL，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：72（100-499个）；61.2（1000+个）

AD9135BCPZ，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：72（100-499个）；61.2（1000+个）

AD9135BCPZRL，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：72（100-499个）；61.2（1000+个）

EVAL-AD9135：AD9135 评估板

AD9135-EBZ和AD9135-FMC-EBZ支持双通道、11位、高动态范围数模转换器(DAC) AD9135。AD9135提供2800 MSPS最高采样速率，可以在极宽的带宽内产生多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。
