AD9125是一款双通道、16位、高动态范围TxDAC+数模转换器(DAC)，提供1000 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。它具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列调制器。4线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用72引脚LFCSP封装。

产品聚焦

1. 利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
2. 专有的DAC输出开关技术可增强动态性能。
3. 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
4. 灵活的CMOS数字接口允许标准32线式总线降至16线式总线。

应用

• 无线基础设施
• W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
• 数字高/低中频合成
• 发射分集
• 宽带通信：LMDS/MMDS、点对点
• 电缆调制解调器终端系统

• 灵活的CMOS接口允许双字、字或字节加载
• 单载波W-CDMA ACLR = 80 dBc（122.88 MHz中频）
• 可调模拟输出：8.7 mA至31.7 mA，RL = 25 Ω至50 Ω
• 新颖的2×/4×/8×插值器/复数调制器允许将载波放在DAC带宽中的任意位置
• 增益与相位调整支持边带抑制

• 多芯片同步接口
• 高性能、低噪声锁相环(PLL)时钟倍频器
• 数字反sinc滤波器
• 低功耗（全部工作条件下）：900 mW (500 MSPS)
• 72引脚、裸露焊盘LFCSP封装

AD9125BCPZ，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：42.35（100-499个）；36（1000+个）

AD9125BCPZRL，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：42.35（100-499个）；36（1000+个）

EVAL-AD9125：AD9125 评估板

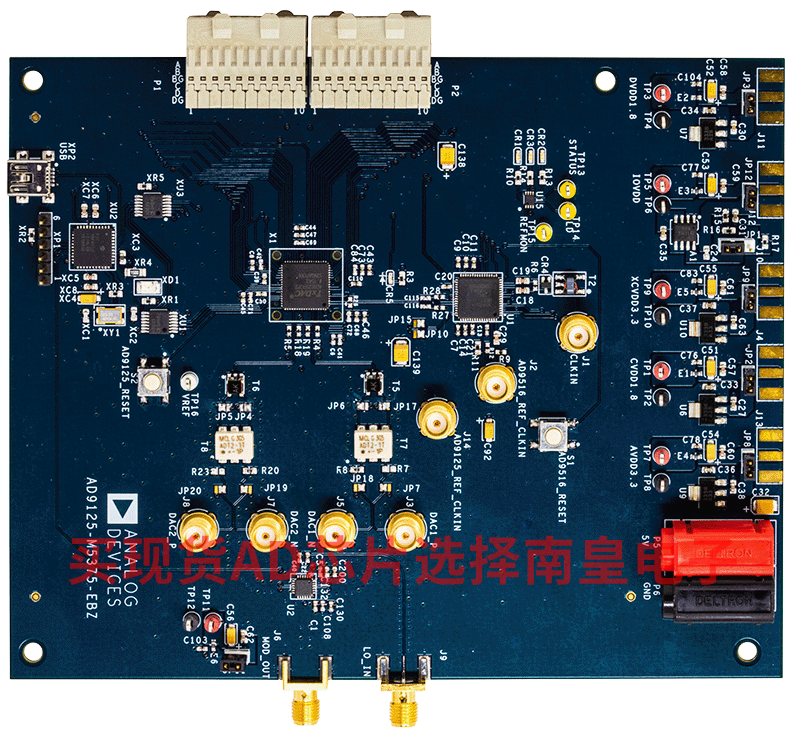

AD9125评估板提供两款型号：AD9125-M5372-EBZ板上集成ADL5372调制器，AD9125-M5375-EBZ板上集成ADL5375调制器。若要使用该评估板，用户必须提供电源、时钟源、数字数据源，并且要能通过频谱分析仪或示波器观察DAC输出。低抖动正弦波或方波时钟即可作为时钟源。评估板附带软件，允许用户对SPI端口进行编程。通过SPI端口，DUT和时钟电路可被编程为其多种工作模式中的任意一种。

---

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
