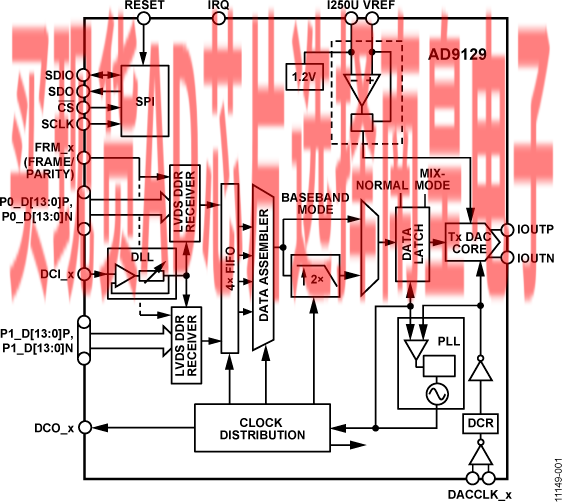

AD9119/AD9129 是高性能11位/14位RF数模转换器(DAC)，支持最高达2.85 GSPS的数据速率。DAC内核基于一个四通道开关结构，使双边沿时钟能够有效运行，配置为混频模式(Mix-Mode)或2倍插值时，能将DAC更新速率提高至5.7 GSPS。它的高动态范围和宽带宽特性可产生高达4.2 GHz的多载波。

在基带模式下，元件的宽带宽能力和高动态范围相结合，在CATV基础设施应用中可支持1至158个连续载波。还可以选择两个可选2倍插值滤波器，通过将DAC更新速率提高2倍来简化后重构滤波器。在Mix-mode操作模式中，AD9119/AD9129可在二阶和三阶奈奎斯特区内重构RF载波，同时仍保持高达4.2 GHz的出色动态范围。其高性能NMOS DAC内核具有四通道开关结构，能以最小输出功耗实现业界较领先的直接RF频率合成性能。输出电流可以在9.5 mA至34.4 mA范围内进行编程。

AD9119/AD9129包含数项功能，能进一步简化系统集成。双端口源同步LVDS接口简化了与主机FPGA/ASIC的数据接口。它还包含了差分帧/奇偶校验位来监控接口的完整性。片内延迟锁相环(DLL)可优化不同时钟域之间的时序。

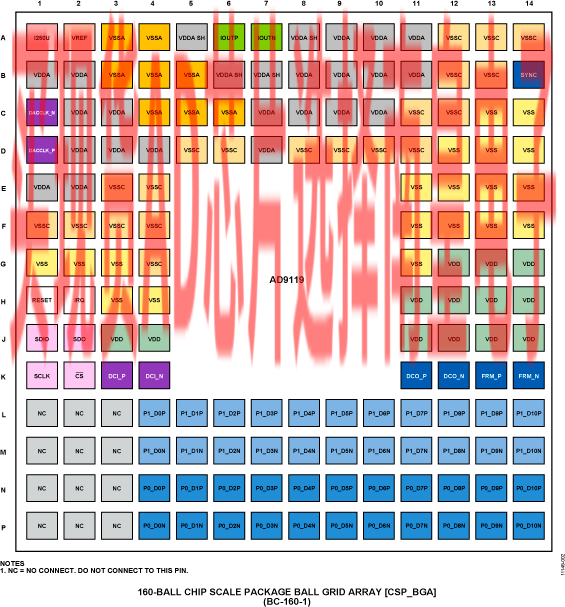

串行外设接口(SPI)可配置AD9119/AD9129和监控回读寄存器的状态。AD9119/AD9129采用0.18 μm CMOS工艺制造，采用+1.8 V和-1.5 V电源供电。该器件提供160引脚芯片级球栅阵列封装。

• 宽带通信系统
  CMTS/VOD
  无线基础设施：W-CDMA、LTE、点到点
  仪器仪表、自动测试设备(ATE)
  雷达、干扰发射器

• DAC更新速率：高达5.7 GSPS
• 直接RF频率合成（2.85 GSPS数据速率）
  直流至1.425 GHz（基带模式）
  直流至1.0 GHz（2倍插值模式）
  1.425 GHz至4.2 GHz（混合模式）
• 可旁路的2倍插值

• 出色的动态性能
• 支持DOCSIS 3.0宽带ACLR/谐波性能
  8个QAM载波：ACLR > 65 dBc
• 业界较领先的单/多载波IF或RF频率合成
• 4载波W-CDMA ACLR (2457.6 MSPS)
• fOUT = 900 MHz，ACLR = 71 dBc（旁路模式）
• fOUT = 2100 MHz，ACLR = 68 dBc（混合模式）
• fOUT = 2700 MHz，ACLR = 67 dBc（混合模式）
• 双端口LVDS和DHSTL数据接口
• 工作速率高达1.425 GSPS
• 源同步DDR时钟，带奇偶校验位
• 低功耗：1.0 W（2.85 GSPS）；1.3 W（5.7 GSPS）

AD9119BBCZ，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：69.18（100-499个）；58.8（1000+个）

AD9119BBCZRL，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：69.18（100-499个）；58.8（1000+个）

EVAL-AD9119：AD9119评估板

AD9119评估板连接ADI公司的数字模式发生器(DPG2)，以便快速评估AD9119。 DPG2允许用户建立各种类型的数字矢量，并在任意AD9119工作模式下以该器件支持的速度传输至AD9119。 AD9119评估板通过USB以及随附的PC软件进行配置。

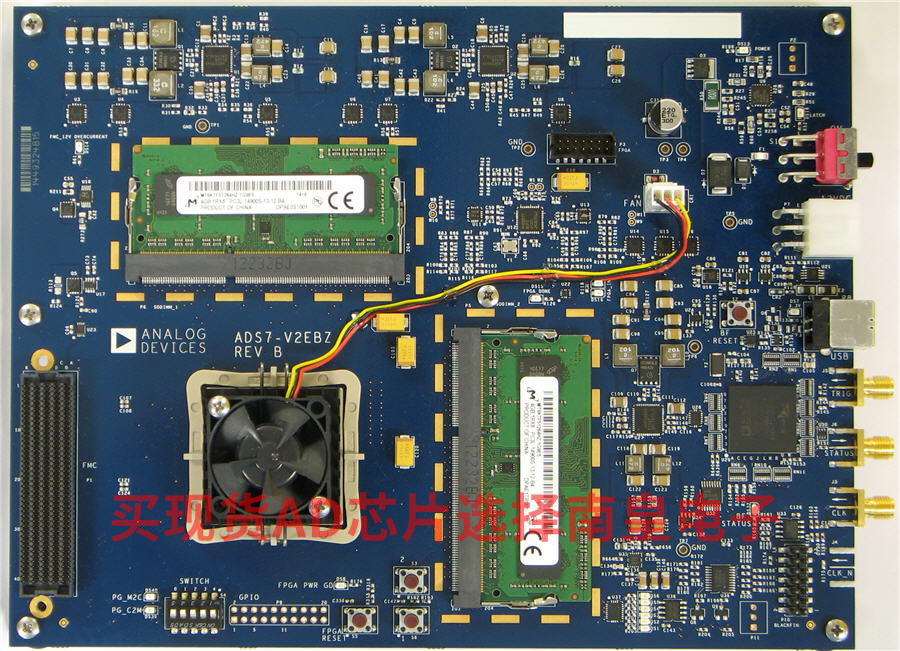

ADS7-V2EBZ：基于FPGA的数据采集套件

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商
