AD9116的基本参数

制造厂商：AD
产品类别：高速数模转换器≥30MSPS
技术类目：标准高速数模转换器
功能描述：双路、低功耗、12位TxDAC数模转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9116的产品详情：

AD9114/AD9115/AD9116/AD9117分别是引脚兼容的双通道、8/10/12/14位、低功耗数模转换器(DAC)，提供125 MSPS采样速率。这些TxDAC转换器针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。

AD9114/AD9115/AD9116/AD9117均提供出色的交流和直流性能且支持最高125 MSPS的更新速率。

AD9114/AD9115/AD9116/AD9117具有灵活的电源电压范围（1.8 V至3.3 V）和低功耗特性，非常适合便携式和低功耗应用。

产品特色

低功耗。DAC采用1.8 V至3.3 V单电源供电；总功耗在100 MSPS时降至225 mW。低功耗空闲期间可以进入睡眠模式和省电模式。

LVCMOS时钟输入。高速、单端LVCMOS时钟输入支持125 MSPS转换速率。

与其它元件轻松接口。利用0 V至1.2 V的可调共模输出特性，就可以与共模电平大于0 V的其它元件轻松接口。

应用

无线基础设施
- 微微蜂窝、毫微微蜂窝基站
医疗仪器
- 超声换能器激励
便携式仪器
- 信号发生器、任意波形发生器

AD9116的优势和特点：

功耗（3.3 V、20 mA输出）

191 mW (10 MSPS)
232 mW (125 MSPS)

休眠模式：<3 mW（3.3 V时）
电源电压：1.8 V至3.3 V
SFDR至奈奎斯特频率

86 dBc（1 MHz输出）
85 dBc（10 MHz输出）

NSD（10 MHz输出，125 MSPS，20 mA）：-153 dBc/Hz
差分电流输出：4 mA至20 mA
2个片内辅助DAC
CMOS输入以单端口方式工作
输出共模：0 V至1.2 V可调
小尺寸40引脚LFCSP封装，符合RoHS标准

AD9116具体的完整产品型号参数及价格（美元）：

AD9116BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：12.73（100-499个）；10.81（1000+个）

AD9116BCPZRL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：12.73（100-499个）；10.81（1000+个）

AD9116的评估套件：

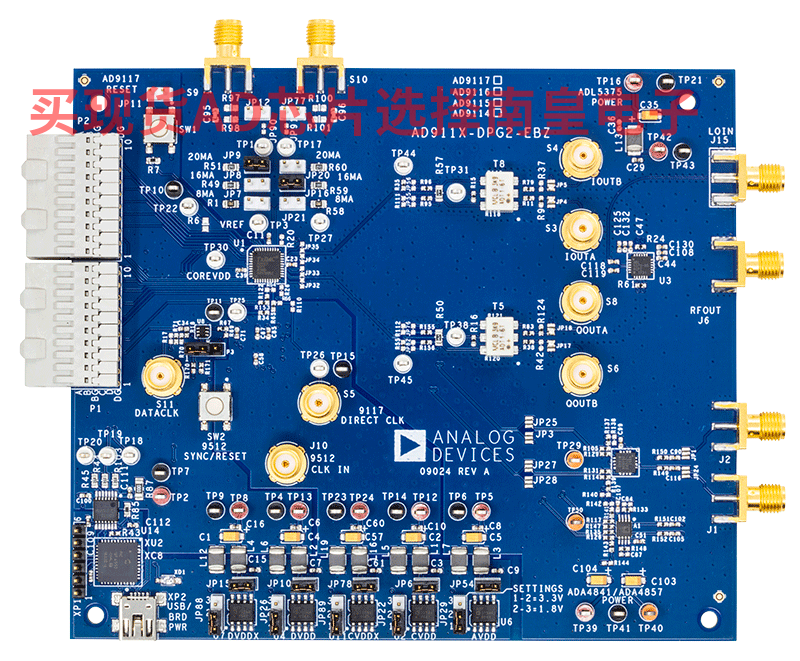

EVAL-AD9116：AD9116 评估板

本页提供评估AD9116的评估板文档和订购信息。

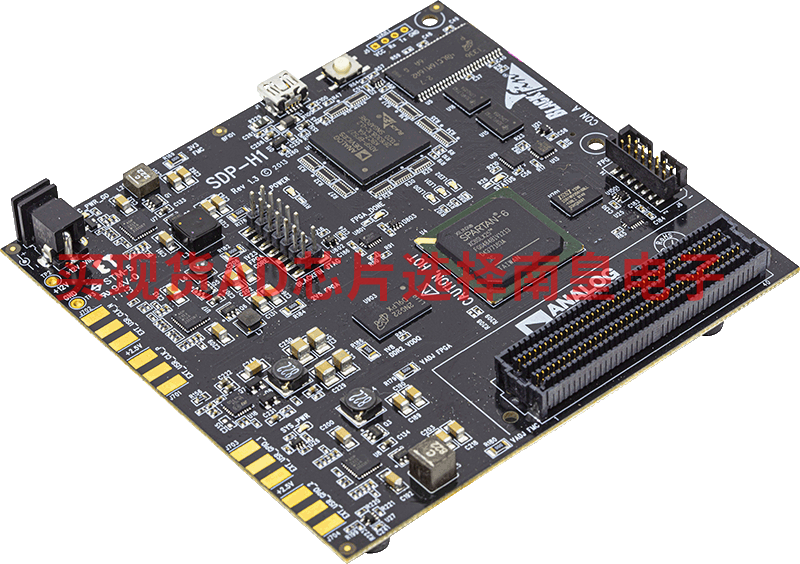

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
