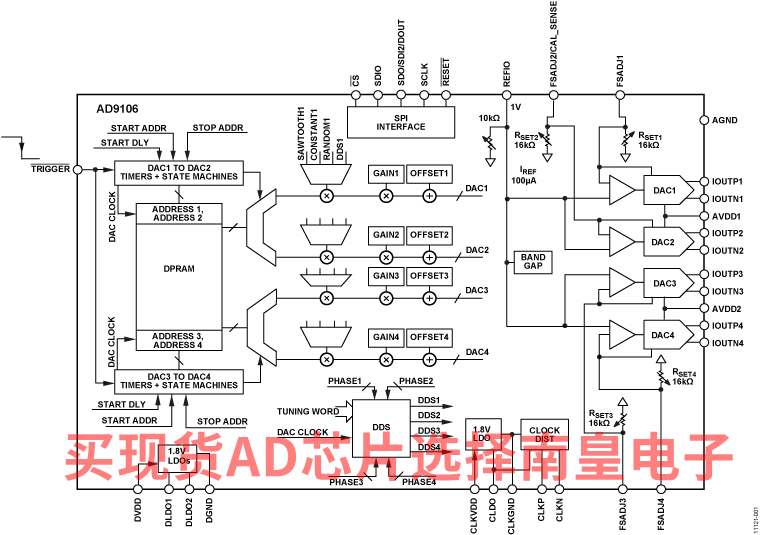

AD9106 TxDAC和波形发生器是高性能四通道DAC，集成片上模式存储器，用于复杂波形生成，具有直接数字频率合成器(DDS)。该DDS是一个12位输出、最高180 MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8 Hz/LSB的频率分辨率。该DDS具有针对全部四个DAC的单路频率输出，以及针对每个DAC的独立可编程相移输出。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内置模式控制状态机允许用户对全部四个DAC的模式周期以及每个DAC通道信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器，并将模式载入SRAM。

在数字信号传送至四个DAC的过程中对信号进行增益调节和失调调节。

AD9106提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。AD9106具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。

应用

• 医疗仪器
  • 超声传感器激励
• 便携式仪器
  • 信号发生器、任意波形发生器

• 高度集成的四通道DAC
• 片内4096 x 12位模式存储器
• 片内DDS
• 3.3 V, 4 mA输出时的功耗
• 315.25 mW (180 MSPS)
• 休眠模式：< 5 mW (3.3 V)
• 电源电压：1.8 V至3.3 V
• SFDR至奈奎斯特频率：86 dBc（10 MHz输出）

• 相位噪声（1 kHz偏移、180 MSPS、4 mA）：−140 dBc/Hz
• 差分电流输出：8 mA（最大值，3.3 V）
• 小尺寸、32引脚、5 mm × 5 mmLFCSP封装，3.5 mm × 3.6 mm裸露焊盘
• 无铅封装

AD9106BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：21.18（100-499个）；18（1000+个）

AD9106BCPZRL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：21.18（100-499个）；18（1000+个）

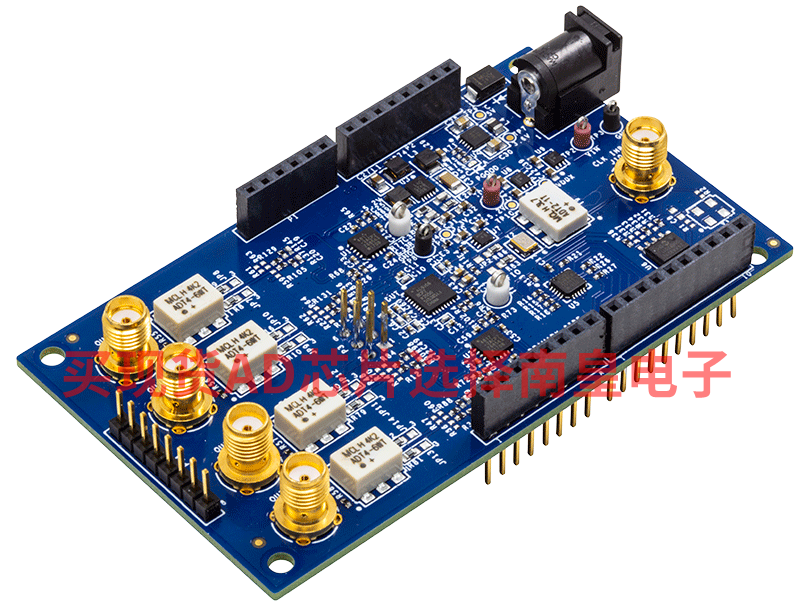

EVAL-AD9106：AD9106 评估板

AD9106和AD9102评估板兼容基于ARM支持Mbed的电路板（如SDP-K1），且可连接到Arduino Uno接头。

该评估设置只能由USB供电，无需用于时钟输入的高频波形发生器。该评估板默认使用板载156.25 MHz晶振作为时钟源，但提供外部时钟选项。DAC输出可以通过板载放大器进行变压器耦合或评估。

除硬件之外，还提供示例源代码，可用作开发目标应用固件的起始点。评估板和示例源代码稍做修改就可以与其他Mbed平台配合使用。
