- 制造厂商：AD
- 产品类别：高速数模转换器≥30MSPS
- 技术类目：直接数字频率合成器（DDS）
- 功能描述：低功耗、14位、180MSPS、数模转换器和波形发生器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
该DDS是一个14位输出、最高180MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8Hz/LSB的频率分辨率。
SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。
内部模式控制状态机允许用户对DAC的模式周期以及DAC信号输出的周期内起始延迟进行编程。
SPI接口用于配置数字波形发生器，并将模式载入SRAM。
在数字信号传送至DAC的过程中对信号进行增益调节和失调调节。
AD9102提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。
AD9102具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。
产品特色片内DDS和4096 × 14模式存储器
DAC采用1.8 V至3.3 V单电源供电
为低功耗空闲期提供省电模式
- 医疗仪器
- 便携式仪器
- 信号发生器、任意波形发生器
- 汽车雷达
- 片内4096 × 14位模式存储器
- 片内DDS
- 功耗（3.3 V、4 mA输出）
- 96.54 mW (180 MSPS)
- 休眠模式：<5 mW（3.3 V时）
- 电源电压：1.8 V至3.3 V
- 差分电流输出：8 mA（最大值，3.3 V）
- SFDR至奈奎斯特频率
- 87 dBc（10 MHz输出）
- 相位噪声（1 kHz偏移、180 MSPS、8 mA）：−150 dBc/Hz
- 小尺寸、32引脚、5 mm × 5 mm LFCSP无铅封装，3.6 mm × 3.6 mmexposed pad
AD9102BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：17.42（100-499个）；14.82（1000+个）
AD9102BCPZRL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：17.42（100-499个）；14.82（1000+个）

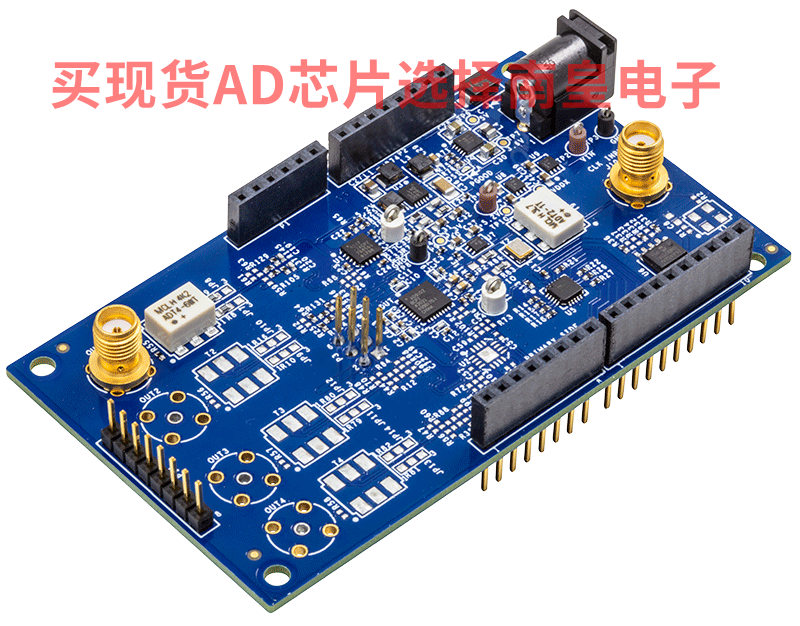

EVAL-AD9102：AD9102 评估板
AD9106和AD9102评估板兼容基于ARM支持Mbed的电路板（如SDP-K1），且可连接到Arduino Uno接头。
该评估设置只能由USB供电，无需用于时钟输入的高频波形发生器。该评估板默认使用板载156.25 MHz晶振作为时钟源，但提供外部时钟选项。DAC输出可以通过板载放大器进行变压器耦合或评估。
除硬件之外，还提供示例源代码，可用作开发目标应用固件的起始点。评估板和示例源代码稍做修改就可以与其他Mbed平台配合使用。
