AD9094 是一款 8 位四通道 1 GSPS 模数转换器 (ADC)。该套件具有片内缓冲区和采样保持电路，确保实现低功耗、较小的封装尺寸和出色的易用性。该套件经过专门设计，适合对高达 1.4 GHz 的宽带宽模拟信号进行采样。AD9094 经过优化，采用小巧紧凑的封装，可以提供宽输入带宽、高采样速率、高工作线性度以及低功耗。

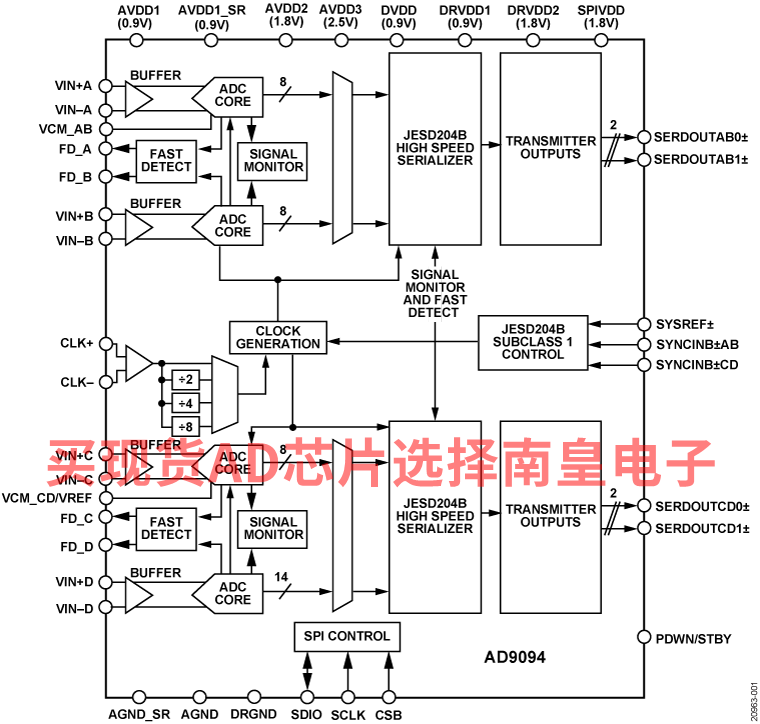

四通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备宽泛的频宽输入，支持用户可选的各种输入范围。集成基准电压源协助设计考虑事项。模拟输入和时钟信号是差分输入。

用户可以将每对中频 (IF) 接收器输出配置到基于 JESD204B 子类 1 或子类 0 的高速串行输出的一个或两个通道上，具体取决于接收逻辑套件的采样率和可接受的通道速率。通过 SYSREF±、SYNCINB±AB 和 SYNCINB±CD 输入引脚来支持多套件同步。

AD9094 还提供灵活的关断选项，可以在必要时大幅度降低功耗。要编程关断选项，请使用支持 1.8 V 的串行端口接口 (SPI)。

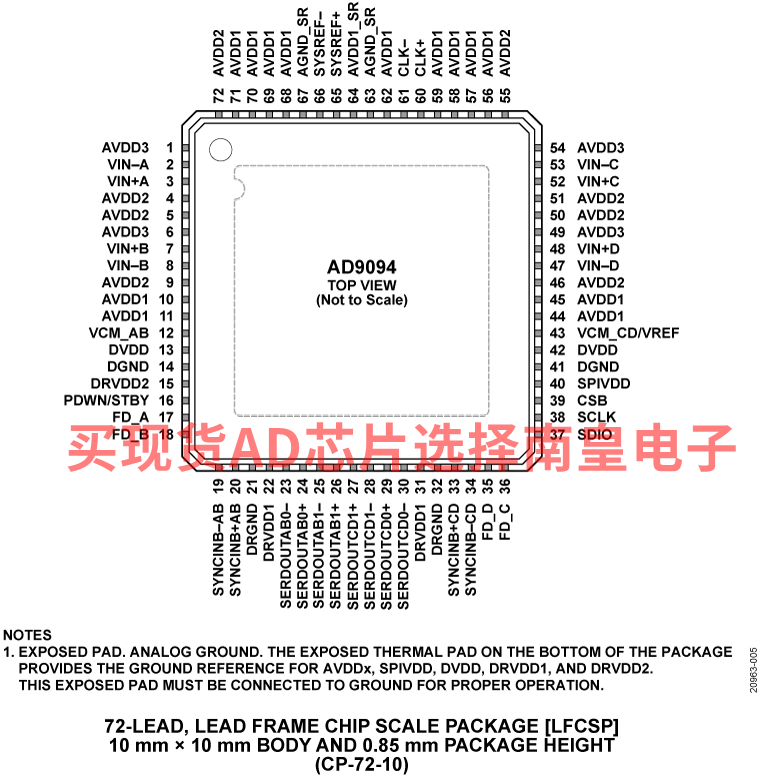

AD9094 采用无铅、72 引脚、引线框架芯片级封装 (LFCSP) ，指定的结温范围为 40°C 至 105°C。本产品可能受一项或多项美国或国际专利的保护。

请注意，在本数据手册中，多功能引脚（例如 PDWN/STBY）可能使用引脚全称或引脚的单一功能指代，例如 PDWN（如果仅与该功能相关时）。

产品特色

应用

• 激光成像、检测和测距 (LIDAR)
• 通信
• 数字示波器 (DSO)
• 超宽带卫星接收器
• 仪器仪表

• JESD204B（子类 1 和子类 0）编码串行数字输出
  • 通道速率高达 15 Gbps
• 1 GSPS 时总功率为 1.6 W
  • 每个 ADC 通道 400 mW
• SFDR：611 MHz 时为 71 dBFS（1.44 V p-p 输入范围）
• SNR：611 MHz 时为 48.6 dBFS（1.44 V p-p 输入范围）
• SINAD：611 MHz 时为 48.5 dBFS（1.44 V p-p 输入范围）
• 0.9 V、1.8 V 和 2.5 V 直流电源供电
• 无失码

• 内部 ADC 基准电压源
• 模拟输入缓冲区
• 片内抖动，可提高微弱信号线性度
• 灵活的差分输入范围
  • 1.44 V p-p 至 2.16 V p-p（默认值为 1.44 V p-p）
• 1.4 GHz 模拟输入全功率带宽
• 用于高效 AGC 实施的快速检测位
• 差分时钟输入
• 1、2、4 或 8 分频整数时钟
• 片内温度二极管
• 灵活的 JESD204B 通道配置

AD9094BCPZ-1000，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 105C，AD官网报价：150（100-499个）；127.5（1000+个）

AD9094BCPZRL7-1000，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，400，工作温度：-40 to 105C，AD官网报价：150（100-499个）；127.5（1000+个）

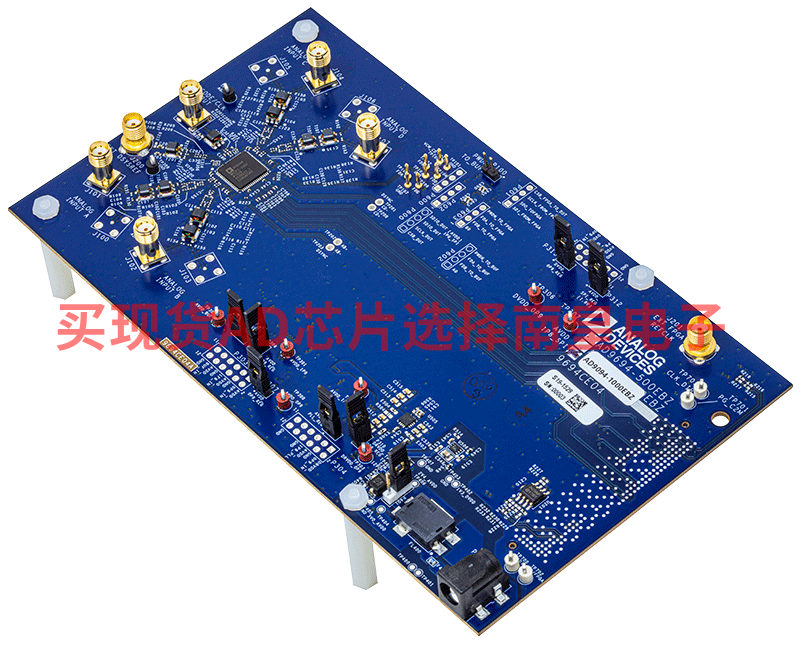

EVAL-AD9094：AD9094 评估板

AD9094EVZ 支持四通道、14位、500 MSPS 模数转换器（ADC）AD9094。该套件具有片内缓冲区和采样保持电路，以确保实现低功耗、小尺寸和易用性。该套件设计用于支持可对高达 1.4 GHz 的模拟信号进行采样的通信应用。此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。Visual Analog 软件包用于与套件的硬件接口，用户可通过用户友好图形界面，下载收集的数据，以进行分析。ACE 软件包也与此硬件兼容，并允许用户访问 AD9094 的 SPI 可编程功能。
