- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：16 通道、125 MHz 带宽 JESD204B 模数转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD9083 是一款 16 通道、125MHz 带宽、连续时间 Σ-Δ (CTSD) ADC。该套件具有片内可编程单极抗混叠滤波器和端接电阻，专为低功耗、小尺寸和易用性而设计。
16 个 ADC 内核具有一阶 CTSD 调制器架构，具有集成的、背景非线性校正逻辑和自消除抖动。每个 ADC 都配备宽泛的频宽输入，支持用户可选的各种输入范围。集成基准电压源简化了设计考虑事项。
模拟输入和时钟信号是差分输入。每个 ADC 都有一个信号处理块，以滤除 Σ-Δ ADC 产生的带状噪声，并降低采样率。每个图块都包含一个级联积分梳（CIC）滤波器、一个具有多个有限输入响应（FIR）抽取滤波器（按 J 块抽取）的正交数字下变频器（DDC），或多达三个带有平均抽取滤波器的正交 DDC 通道，用于数据门控应用。
用户可以根据 DDC 配置和接收逻辑套件的可接受线速，在各种线配置（多达四线）中配置基于子类 1 JESD204B 的高速串行化输出。通过 SYSREF±、TRIG±和 SYNCINB± 输入引脚，支持多套件同步。
AD9083 还提供了灵活的关断选项，可以在必要时大幅度降低功耗。所有这些功能均可通过一个可在 1.8 V 下工作的、3 线串口接口 (SPI) 进行编程。

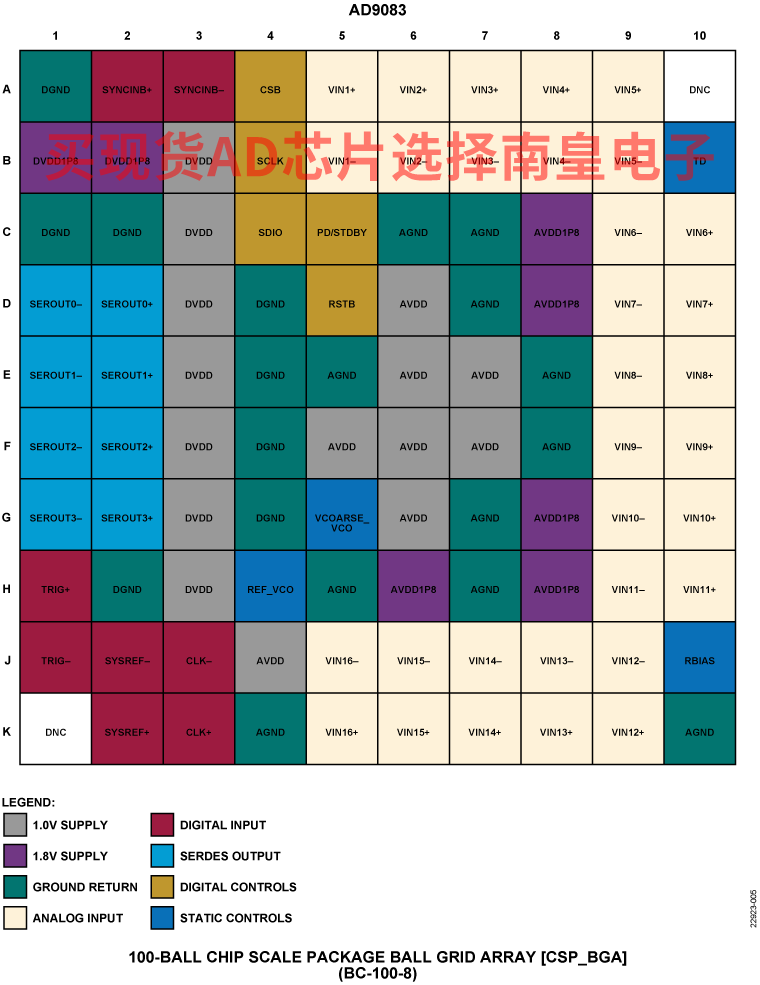

AD9083 提供无铅、100 引脚 CSP_BGA 封装，额定温度范围为 −40°C 至 + 85°C 的工业温度范围。
此产品受美国专利保护。
应用
- 毫米波成像
- 电子束形成和相控阵
- 多通道宽带接收器
- 电子支持测量
产品特色
- 1.0 V 和 1.8 V 电源供电
- 125 MHz 可用模拟输入频宽
- 采样率高达 2 GSPS
- 100 MHz 带宽中的噪声频谱密度= ?145 dBFS/Hz，2.0 GSPS 编码
- SNR = 66 dBFS（100 MHz 带宽），2.0 GSPS 编码
- SNR = 82 dBFS（15.625 MHz 带宽），2.0 GSPS 编码
- SNR = 60 dBc （100 MHz 带宽），2.0 GSPS 编码
- SNR = 80 dBc （15.625 MHz 带宽），2.0 GSPS 编码
- 大信号抖动
- 在 2.0 GSPS（默认设置）下，每通道总功率为 90 mW ，而在最小值下，每通道总功率为 35 mW
- 灵活的输入范围：0.5 V p-p 至 2 V p-p 差分
- 90 dB 通道串扰，2.0 GSPS 编码
- 数字处理器
- CIC 抽取滤波器
- 可编程 DDC
- 数据门控
- JESD204B 子类 1 编码输出
- 支持最高 16Gbps/通道
- 灵活的样本数据处理
- 灵活的 JESD204B 通道配置
- 串口控制
AD9083BBCZ，封装：100-Ball CSPBGA (9mm x 9mm x 1.346m)，包装形式及数量：托盘，260，工作温度：-40 to 115C，AD官网报价：358.8（100-499个）；304.98（1000+个）
AD9083BBCZ-RL7，封装：100-Ball CSPBGA (9mm x 9mm x 1.346m)，包装形式及数量：卷带，500，工作温度：-40 to 115C，AD官网报价：358.8（100-499个）；304.98（1000+个）

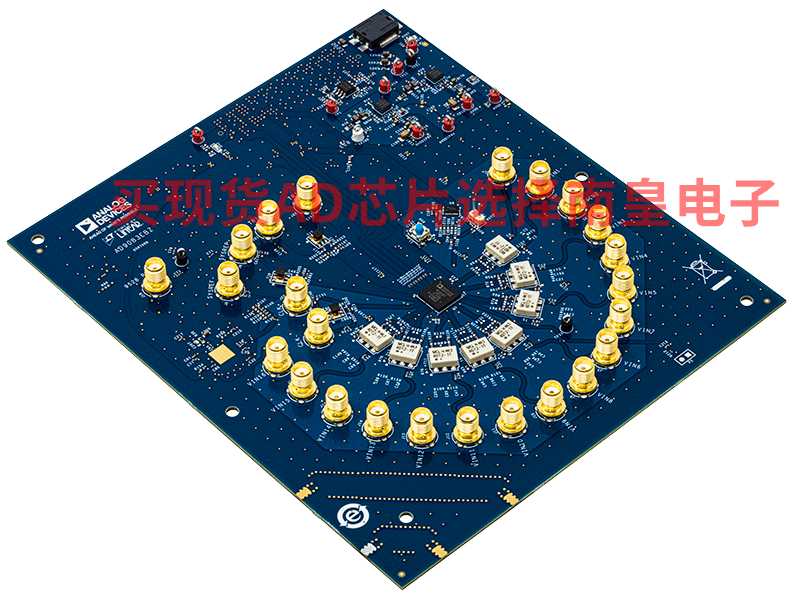

EVAL-AD9083：AD9083 评估板
AD9083EBZ评估板提供在各种模式和配置下运行AD9083所需的全部支持电路。还介绍了用于与这些器件接口的应用软件。AD9083EBZ评估板连接至ADI的ADS8-V3EBZ，使用ACE软件进行评估。
ACE软件允许用户在多种模式下设置AD9083，并捕捉模数转换器(ADC)数据实施分析。

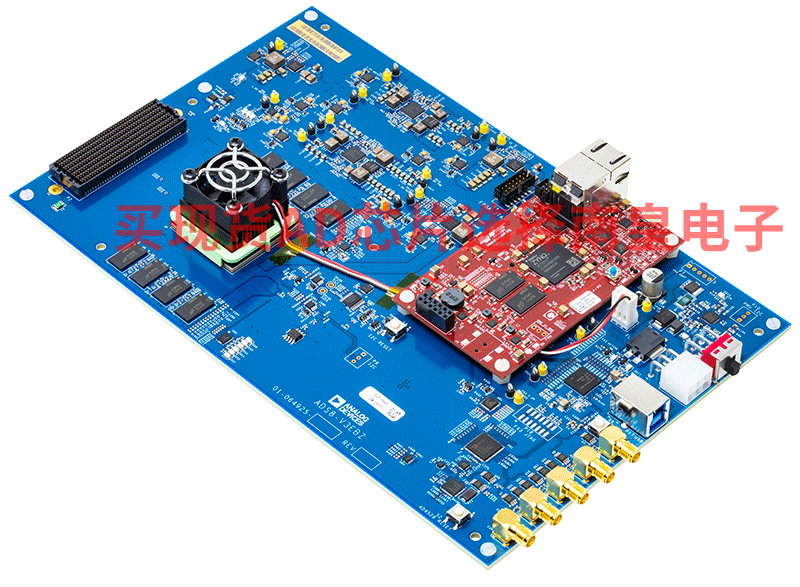

ADS8-V3EBZ：ADS8-V3EBZ FPGA控制器板
连接到指定的ADI高速转换器评估板时，ADS8-V3EBZ可用作数据采集/发射和控制接口与ADI评估软件配合使用。ADS8-V3EBZ上的FPGA设计用于支持JESD204B/C串行线路速率高达16.375 Gbps的高速数据转换器，可充当高速ADC的数据接收器，也可用作高速DAC的发射器。
由于FPGA功能，仅限于通道速率小于16.375 Gbps时的使用场景。（适用于AD9081和AD9082。）
