混合信号前端(MxFE) 是一款高度集成的器件，搭载16位、12 GSPS最大采样速率的RF数模转换器(DAC)内核，以及12位、6 GSPS采样速率的RF模数转换器(ADC)内核。AD9082支持4个发射器通道和2个接收器通道。AD9082非常适合需要使用宽带ADC和DAC来处理具有宽瞬时带宽的信号的应用。该器件具有16通道、16.22 Gbps JESD204C或15.5 Gbps JESD204B数据收发器端口、片内时钟倍频器和数字信号处理(DSP)功能，适合宽带或多频段直接至RF应用。AD9082还具有旁路模式，允许ADC和/或DAC内核的全宽带功能旁路DSP数据路径。此器件还具有低延迟回送和跳频模式，适用于相控阵雷达系统和电子战应用。

应用

• 无线通信基础设施
• 微波点对点、E频段和5G毫米波
• 宽带通信系统
• DOCSIS 3.1和4.0 CMTS
• 相控阵雷达和电子战
• 电子测试与测量系统

• 灵活、可重新配置的通用平台设计
  • 4个DAC和2个ADC(4D2A)
  • 支持单通道、双通道、四通道
  • 最大DAC/ADC采样速率高达12 GSPS/6 GSPS
    • DAC至ADC的采样速率比为1、2、3和4
    • ADC和DAC数据路径旁路选项
    • 模拟带宽高达8 GHz
    • 满量程输出电流范围，交流耦合：7 mA至40 mA
  • 片内PLL，支持多芯片同步
    • 外部RFCLK输入选项
• 6 GSPS时的ADC交流性能
  • 满量程输入电压：1.475 V p-p
  • 满量程正弦波输入功率：4.4 dBm
  • 噪声密度：−153 dBFS/Hz
  • 噪声系数：25.3 dB
  • HD2：−65.2 dBFS(2.7 GHz)
  • HD3：−70.8 dBFS(2.7 GHz)
  • 最差其它谐波（不包括HD2和HD3）：−68.5 dBFS(2.7 GHz)
• DAC交流性能（3.7 GHz输出）
  • 双信号音IMD3（每种信号音−7 dBFS）：−78.9 dBc
  • NSD，单音，fDAC = 12 GSPS: −155.1 dBc/Hz
  • SFDR，单音，fDAC = 12 GSPS: −70 dBc
• 多种数字功能
  • 支持真正或复杂的数字数据（8位、12位、16位或24位）
  • 可选择的内插和抽选滤波器
  • 可配置的DDC和DUC
    • 8个精调复数DUC和4个粗调复数DUC
    • 8个精调复数DDC和4个粗调复数DDC
    • 每个DUC/DDC 48位NCO
    • 旁路精调和粗调DUC/DDC的选项

• 可编程的192个抽头PFIR滤波器，用于实现接收均衡
  • 支持通过GPIO加载的4种不同的配置文件设置
• 每条数据路径的可编程延迟
• 接收AGC支持
  • 快速检测，低延迟，用于实现快速的AGC控制
  • 检测缓慢AGC控制的信号监测器
  • 专用的AGC支持引脚
• 发送DPD支持
  • 微调DUC通道增益控制和延迟调节
  • DPD观测路径的粗调DDC延迟调节
• 辅助功能
  • 快速跳频
  • 直接数字频率合成器(DDS)
  • 低延迟数字回送模式（ADC至DAC）
  • 具有可选分频比的ADC时钟驱动器
  • 功率放大器下游保护电路
  • 片内温度监控单元
  • 灵活的GPIOx引脚
  • TDD省电选项
• SERDES JESD204B/JESD204C接口，16个通道高达16.22 Gbps
  • 每个DAC和ADC 8个通道
  • JESD204B兼容最大15.5 Gbps的通道速率
  • JESD204C兼容最大16.22 Gbps的通道速率
  • 样本和位重复模式，用于通道速率匹配
• 总功耗：11.45 W（典型值）
• 15 mm × 15 mm，324引脚BGA，0.8 mm间距

AD9082BBPZ-2D2AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：1423.53（100-499个）；1210（1000+个）

AD9082BBPZ-4D2AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：1617.65（100-499个）；1375（1000+个）

AD9082BBPZRL-2D2AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：1423.53（100-499个）；1210（1000+个）

AD9082BBPZRL-4D2AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：1617.65（100-499个）；1375（1000+个）

AD9082-FMCA-EBZ：AD9082 评估板

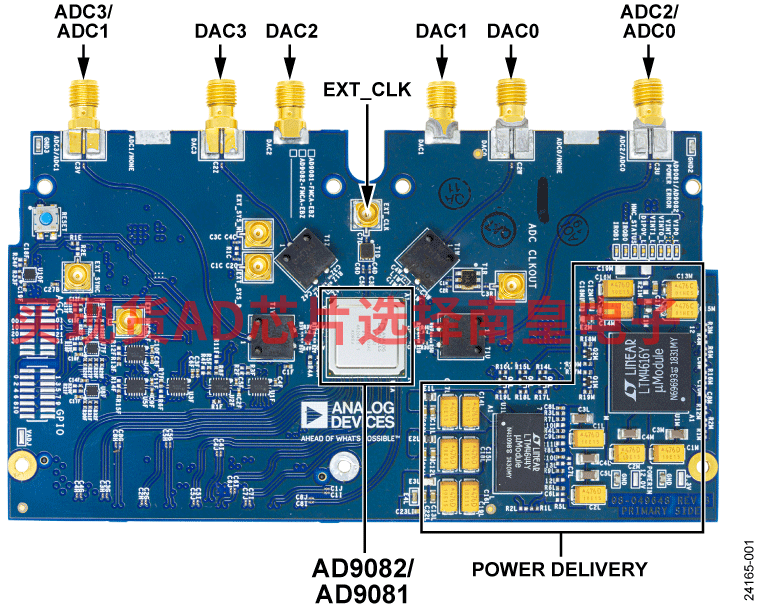

AD9082-FMCA-EBZ 评估板包括以各种模式和配置操作 AD9082 所需的所有支持电路。还介绍了用于与套件接口的应用软件。AD9082-FMCA-EBZ 评估板连接到 ADI 公司的 ADS9-V2EBZ，并通过 ACE 软件进行评估。该板还可以与 Xilinx 或 Intel的市售现场可编程门阵列 (FPGA) 开发板接口。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户以各种模式设置 AD9081 或 AD9082，并捕获模数转换器（ADC）数据进行分析。PGDownloaderLite 软件生成矢量，并将其传输到数模转换器 (DAC)，然后可以将其发送到频谱分析仪，进行进一步分析。有关更多详细信息，请参阅 AD9081 和 AD9082 数据手册，在使用评估板时，必须同时参阅该数据手册和本用户指南。
