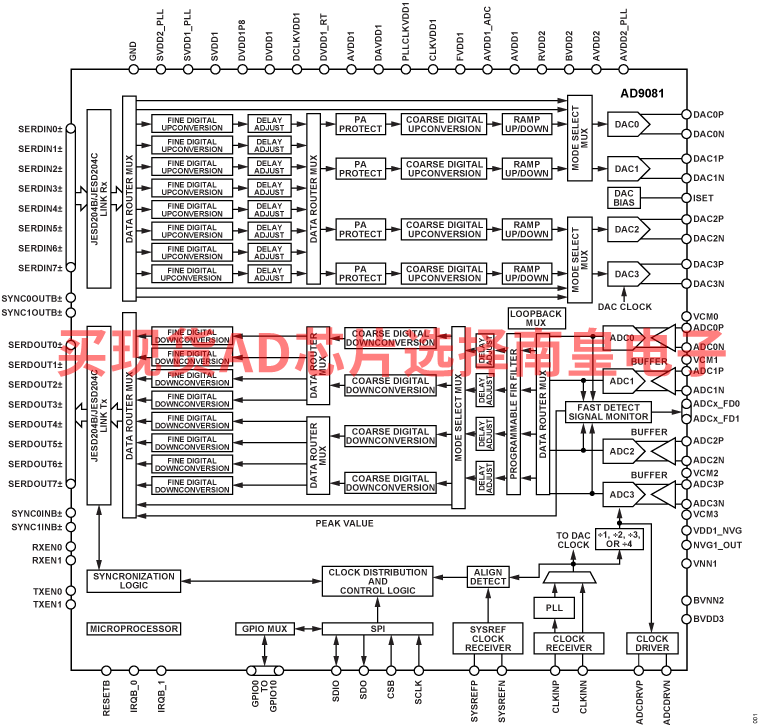

AD9081 混合信号前端（MxFE）是一款高度集成的套件，具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器（DAC）内核，以及四个 12 位、4 GSPS 速率、RF 模数转换器（ADC）内核。AD9081 非常适合需要宽带 ADC 和 DAC 来处理具有宽瞬时带宽信号的应用。该套件具有八个发送和八个接收通道，支持 24.75 Gbps/通道 JESD204C 或 15.5 Gbps/通道 JESD204B 标准。该套件还具有片内时钟乘法器，以及直接针对 RF 应用的宽带或多频带数字信号处理（DSP）功能。可以绕过 DSP 数据路径，以允许转换器内核与 JESD204 数据收发器端口之间直接连接。该套件还具有针对相位阵列雷达系统和电子战应用的低延迟回送和跳频模式。提供两种型号的 AD9081。4D4AC 模型支持完整的瞬时通道带宽，而 4D4AB 模型通过自动配置 DSP，来限制启动时的瞬时带宽，从而支持每通道 600 MHz 的最大瞬时带宽。

应用

• 无线通信基础设施
• 微波点对点、E 频段和 5G 毫米波
• 宽带通信系统
• DOCSIS 3.1 和 4.0 CMTS
• 相控阵雷达与电子战
• 电子测试和测量系统

• 灵活的可重新配置通用平台设计
• 4 个DAC 和 4 个ADC（4D4A）
• 支持单频段、双频段和多频段
• 数据路径和 DSP 模块可完全绕过
• 1、2、3 和 4 的 DAC 与 ADC 采样率之比
• 具有多芯片同步功能的片内 PLL
• 片外 PLL 的外部 RFCLK 输入选项
• 最大 DAC 采样率高达 12 GSPS
• 使用 JESD204C 的最大数据速率高达 12 GSPS
• 可用的模拟带宽高达 8 GHz
• 最大 ADC 采样率高达 4 GSPS
• 使用 JESD204C 的最大数据速率高达 4 GSPS
• 7.5 GHz 模拟输入全功率带宽 (-3 dB)
• 4 GSPS，输入为 -2.7 GHz 时，ADC 交流性能为 -1 dBFS
• 满量程输入电压：1.4 V p-p
• 噪声密度：?147.5 dBFS/Hz
• 噪声指数：26.8 dB
• HD2:?67 dBFS
• HD3：?73 dBFS
• 最差的其他情况（HD2 和 HD3 除外）：2.7 GHz 时，为 ?79 dBFS
• 12 GSPS 时的 DAC 交流性能
• 满量程输出电流范围：6.43 mA 至 37.75 mA
• 双信号音 IMD3（每个音调 ?7 dBFS）：?78.9 dBc
• 3.7 GHz 时，NSD，单信号音：?155.1 dBc/Hz
• 3.7 GHz 时，SFDR，单信号音：?70 dBc
• SERDES JESD204B/JESD204C 接口，16 个通道，速率高达 24.75 Gbps
• 8 通道 JESD204B/C 变送器 (JTx) 和 8 通道 JESD204B/C 接收器 Rx (JRx)
• JESD204B 与最大 15.5 Gbps 的通道速率兼容
• JESD204C 与最大 24.75 Gbps 的通道速率兼容
• 支持实数或复数数字数据（8、12、16 或 24 位）

• 多种数字特性
• 可配置或可旁路的 DDC 和 DUC
• 8 个细调复数 DUC 和 4 个粗调复数 DUC
• 8 个细调复数 DDC 和 4 个粗调复数 DDC
• 每个 DUC 或 DDC 48 位 NCO
• 可编程 192 抽头 PFIR 滤波器，用于接收均衡
• 支持通过 GPIO 加载的 4 种不同的配置文件设置
• 每个数据路径的可编程延迟
• 接收 AGC 支持
• 用于快速 AGC 控制，具有低延迟的快速检测
• 用于缓慢 AGC 控制的信号监控器
• 发射 DPD 支持
• 细调 DUC 通道增益控制和延迟调整
• DPD 观察路径的粗调 DDC 延迟调整
• 辅助特性
• 快速跳频和直接数字频率合成器(DDS)
• 低延迟环回模式（接收数据路径数据可以路由到发送数据路径）
• 具有可选分频比的 ADC 时钟驱动器
• 功率放大器下游保护电路
• 片内温度监控单元
• 灵活的 GPIO 引脚
• TDD 省电选项和共享 ADC

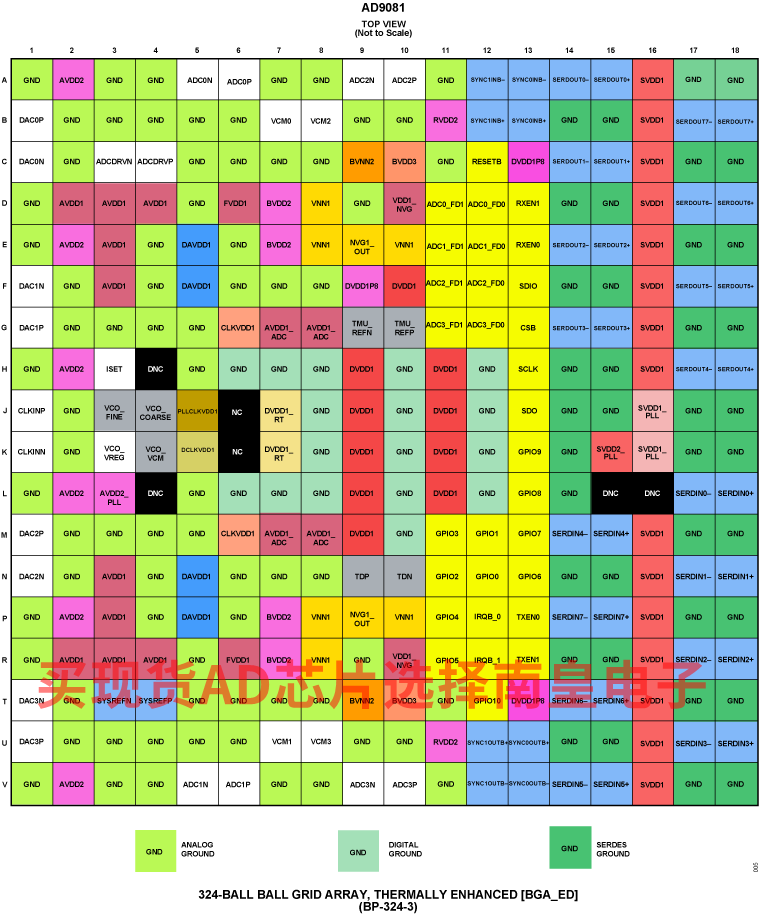

• 15毫米××15毫米、324 球 BGA，间距 0.8 毫米

AD9081BBPZ-4D4AB，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：1294.12（100-499个）；1100（1000+个）

AD9081BBPZ-4D4AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：1924.35（100-499个）；1635.7（1000+个）

AD9081BBPZRL-4D4AB，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：1294.12（100-499个）；1100（1000+个）

AD9081BBPZRL-4D4AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：1924.35（100-499个）；1635.7（1000+个）

EVAL-AD9081：AD9081 评估板

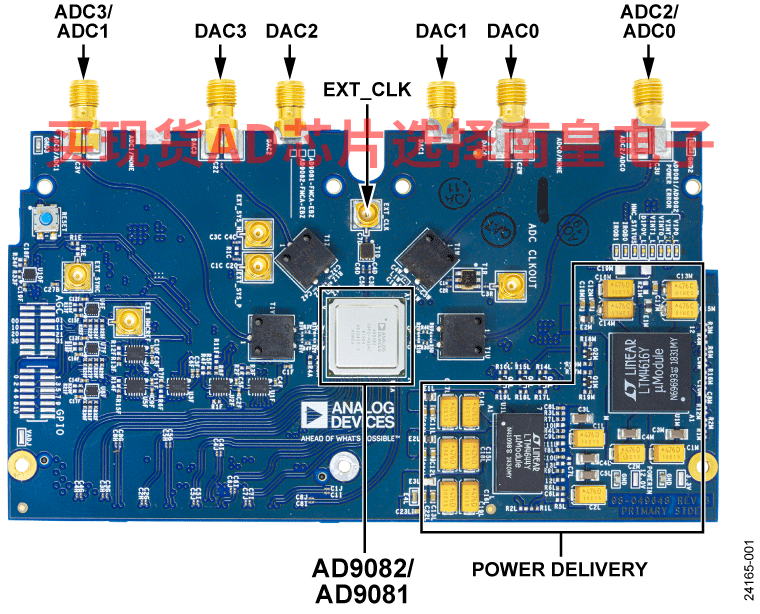

AD9081-FMCA-EBZ 评估板包括以各种模式和配置操作 AD9081 所需的所有支持电路。还介绍了用于与套件接口的应用软件。AD9081-FMCA-EBZ 评估板连接到 ADI 公司的 ADS9-V2EBZ，并通过 ACE 软件进行评估。该板还可以与 Xilinx 或 Intel的市售现场可编程门阵列 (FPGA) 开发板接口。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户以各种模式设置 AD9081 或 AD9082，并捕获模数转换器（ADC）数据进行分析。DPGDownloaderLite 软件生成矢量，并将其传输到数模转换器 (DAC)，然后可以将其发送到频谱分析仪，进行进一步分析。有关更多详细信息，请参阅 AD9081 和 AD9082 数据手册，在使用评估板时，必须同时参阅该数据手册和本用户指南。
