AD8676精密运算放大器具有超低失调、漂移和电压噪声，而且输入偏置电流在整个工作温度范围内均非常低。AD8676是一款精密、宽带宽运算放大器，具有轨到轨输出摆幅和极低的噪声特性。工作电压范围为±5 V至±15 V。

AD8676像OP184一样提供轨到轨输出，但具有宽带宽且电压噪声更低，而且像工业标准OP07放大器一样精度高、功耗低。与其它低噪声、轨到轨运算放大器不同，AD8676具有非常低的输入偏置电流和低输入电流噪声。

AD8676的典型失调电压仅12 µV，失调漂移为0.2 µV/°C，噪声仅为0.10 µV峰峰值（0.1 Hz至10 Hz），因而特别适合不容许存在较大误差源的应用。极低噪声、低输入偏置电流和宽带宽特性，对精密仪器仪表、锁相环(PLL)和其它精密滤波器电路、位置和压力传感器、医疗仪器以及应变计放大器都极为有利。许多系统都可以利用AD8676提供的低噪声、直流精度和轨到轨输出摆幅特性，使信噪比和动态范围达到较大。

对于空间受限的设备而言，AD8676的较小封装和低功耗特性则有助于获得最大通道密度或最小的电路板尺寸。

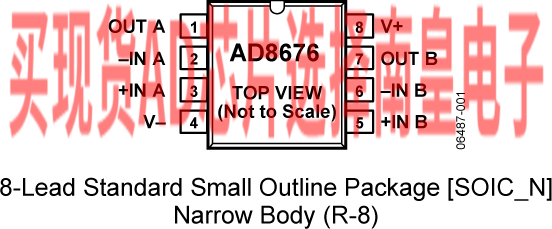

AD8676的额定温度范围为-40℃至+125℃扩展工业温度范围，提供8引脚MSOP封装和流行的8引脚窄体SOIC封装，两种均为无铅封装。MSOP封装器件仅提供卷带和卷盘形式。

关于这款超高精度、轨到轨运算放大器的单通道版本，请参考AD8675数据手册。

AD8675和AD8676均属于ADI不断扩展的低噪声运算放大器系列。

应用

• 精密仪器
• PLL滤波器
• 激光二极管控制环路
• 应变计放大器
• 医疗仪器
• 热电偶放大器

• 极低电压噪声：2.8 nV/√Hz @ 1 kHz
• 轨到轨输出摆幅
• 低输入偏置电流：2 nA（最大值）
• 极低失调电压：12 μV（典型值）
• 低输入失调漂移：0.6μV/°C（最大值）
• 极高增益：120 dB
• 宽带宽：10 MHz（典型值）
• 工作电压：±5 V至±18 V

AD8676ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.83（1000+个）

AD8676ARMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.83（1000+个）

AD8676ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.83（1000+个）

AD8676ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.83（1000+个）

AD8676ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.83（1000+个）

AD8676BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.78（100-499个）；2.35（1000+个）

AD8676BRMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.78（100-499个）；2.35（1000+个）

AD8676BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.78（100-499个）；2.35（1000+个）

AD8676BRZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.35（1000+个）

AD8676BRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.35（1000+个）

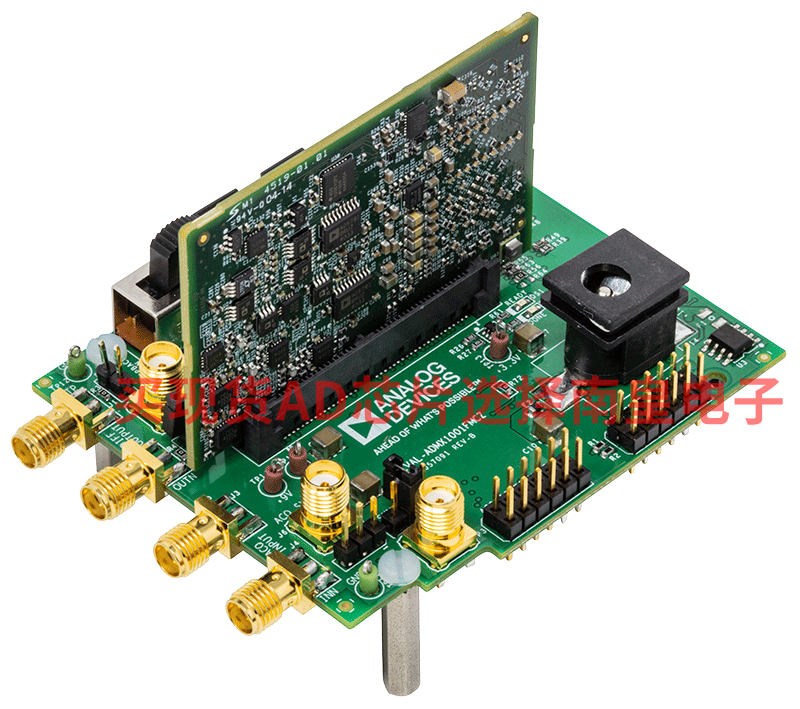

EVAL-ADMX1002：低失真信号发生器测量模块

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试 模数转换器特性表征和测试 传感器测试 频率响应和网络分析 ATE

---

EVAL-OPAMP-2：EVAL-OPAMP-2评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。 EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8 EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8 EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8

文档 查看全部 (2) 数据手册 (1) 用户手册 (1) 数据手册 (1) PDF 501 kB AD8676: Ultraprecision, 36 V, 2.8 nV/√Hz Dual Rail-to-Rail Output Op Amp Data Sheet (Rev. C) 用户手册 (1) WIKI User Guide: ADMX1002, Ultra-low Distortion and Low Noise Signal Generator 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

下载 LTspice 文档 LTspice仿真 ADA4077/AD8675/LTC6655/ADG1236 Demo Circuit – Performance Optimized Sinewave Generation for AD5791 ADA4077-2/AD8675/ADR1000 Demo Circuit - Noise and Stability Optimized Drive for AD5791 LTspice中提供以下器件型号： AD8676 SPICE模型 CIR 2.44 K AD8676 SPICE Macro Model 设计工具 模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (7) CN0531

可编程20位、线性、精密、双极性±5 V直流电压源

CN0200

18位、线性、低噪声、精密双极性±10 V直流电压源

CN0191

20位、线性、低噪声、精密、双极性±10V直流电压源

CN0257

20位、线性、低噪声、精密、单极性+10 V直流电压源

CN0318

16位、线性、超稳定、低噪声、双极性、±10 V直流电压源

CN0209

适合过程控制应用的完全可编程通用模拟前端

CN0177

18位、线性、低噪声、精密双极性±10 V直流电压源

CN0531 可编程20位、线性、精密、双极性±5 V直流电压源 CN0531 可编程20位、线性、精密、双极性±5 V直流电压源 查看此参考电路详细信息 优势和特点 +/-5V输出范围 20位信号生成控制 片上5V精密基准电压源 所有供电轨均使用3.3V单电源生成
