AD8646、AD8647和AD8648分别是双通道、双通道和四通道、轨到轨输入和输出、单电源放大器，具有低失调电压、宽信号带宽、低输入电压和低电流噪声等特性。AD8647还具有低功耗关断功能。

24 MHz带宽、低失调、低噪声和极低的输入偏置电流特性相结合，使这些放大器适合各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器等器件均可受益于这些特性组合。宽带宽和低失真特性则有益于交流应用。AD8646/AD8647/AD8648均具有高输出驱动能力，是音频线路驱动器和其它低阻抗应用的理想选择。AD8646和AD8648可以用于汽车应用。参见订购指南

具体应用包括：便携式和低功耗仪器仪表、便携式设备的音频放大、便携式电话耳机、条形码扫描器以及多极滤波器。此外还具有轨到轨输入与输出摆幅能力，因而设计人员可以在单电源系统中缓冲CMOS ADC、DAC、ASIC及其它宽输出摆幅器件。

应用

电池供电仪表

多极滤波器

ADC前端

传感器

条形码扫描器

ASIC输入或输出放大器

音频放大器

光电二极管放大器

数据通路/多路复用器/开关控制

• 失调电压：2.5 mV(最大值)
• 单电源供电：2.7 V至5.5 V
• 低噪声：8 nV/√Hz
• 宽带宽：24 MHz
• 压摆率：11 V/µs
• 短路输出电流：120 mA
• 通过汽车应用认证
• 无反相
• 低输入偏置电流：1 pA
• 低电源电流（每个放大器）：2 mA（最大值）
• 单位增益稳定

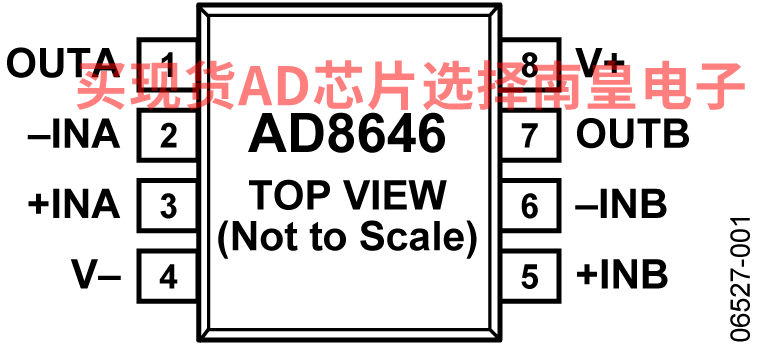

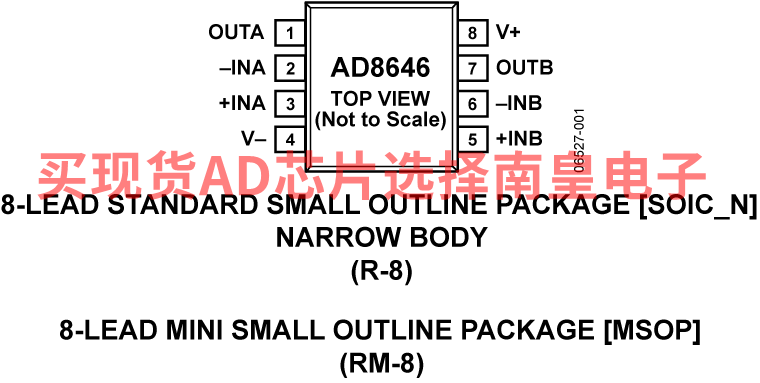

AD8646ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：0.87（100-499个）；0.72（1000+个）

AD8646ARMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.87（100-499个）；0.72（1000+个）

AD8646ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.06（100-499个）；0.87（1000+个）

AD8646ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：0.87（1000+个）

AD8646ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.87（1000+个）

AD8646WARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.89（1000+个）

AD8646WARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.89（1000+个）

AD8646WARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.89（1000+个）

AD8646WARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：0.89（1000+个）

EVAL-FMCMOTCON2：停产：AD-FMCMOTCON2-EBZ评估板

该评估板已停产且不再推荐使用。

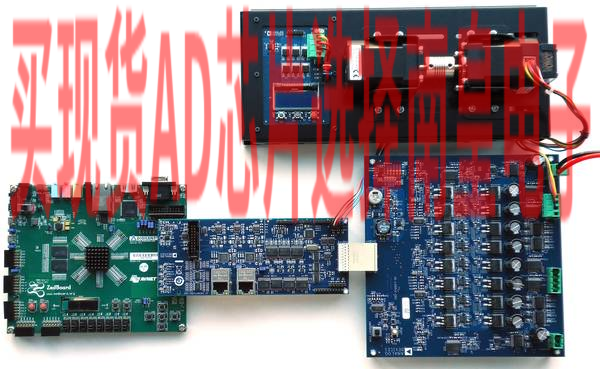

AD-FMCMOTCON2-EBZ是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件由两片板组成：一片控制器板和一片驱动板。可选的AD-DYNO2-EBZ测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板 兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台 FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作 完全隔离的数字控制和反馈信号 隔离式Xilinx XADC接口 2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT 单端霍尔、差分霍尔、编码器和旋变器接口 数字传感器接口 EnDat BISS接口

驱动板

电机最高可驱动至48V且功耗为20A 同时驱动2个电机 采用ADI隔离栅极驱动器实现高频驱动级 支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性） 集成过流保护 反向电压保护 利用隔离式ADC测量电流和电压 BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制 为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。 一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。 其他BLDC电机通过FMC电机驱动器驱动。 测量和显示负载电机电流 测量和显示负载电机速度 采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx FPGA或SoC平台以及随硬件一同提供的Mathworks高性能控制算法。 单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。

---

EVAL-OPAMP-2：EVAL-OPAMP-2评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。 EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8 EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8 EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8

文档 查看全部 (1) 数据手册 (1) 数据手册 (1) PDF 506.67 K AD8646/AD8647/AD8648: 24 MHz Rail-to-Rail Amplifiers with Shutdown Option Data Sheet (Rev. F) 工具及仿真模型 SPICE模型 CIR 3.22 K AD8646 SPICE Macro Model 设计工具 模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (1) CN0185

采用隔离式Σ-Δ型调制器、隔离式DC/DC转换器和有源滤波器的新型模拟/模拟隔离器

CN0185 采用隔离式Σ-Δ型调制器、隔离式DC/DC转换器和有源滤波器的新型模拟/模拟隔离器 CN0185 采用隔离式Σ-Δ型调制器、隔离式DC/DC转换器和有源滤波器的新型模拟/模拟隔离器 查看此参考电路详细信息 优势和特点 模拟至模拟隔离提供信号和电源隔离
