AD8609的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
功能描述：精密、四路、微功耗、轨到轨输入/输出放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD8609的产品详情：

AD8603/AD8607/AD8609分别是单通道/双通道/四通道、微功耗、轨到轨输入和输出放大器，具有极低的失调电压以及低输入电压和电流噪声特性。

这些放大器采用专利调整技术，无需激光调整便可达到出色的精度。三款器件均采用1.8 V至5.0 V单电源或±0.9 V至±2.5 V双电源供电。低失调、低噪声、极低输入偏置电流和低功耗特性相结合，使AD8603/AD8607/AD8609特别适合便携式和环路供电仪器仪表应用。

在输入与输出上还具有轨到轨摆幅能力，因而设计人员可以在低功耗、单电源系统中缓冲CMOS ADC、DAC、ASIC及其它宽输出摆幅器件。

AD8603提供5引脚小型TSOT封装。AD8607提供8引脚MSOP和8引脚SOIC两种封装。AD8609提供14引脚TSSOP和14引脚SOIC两种封装。

应用

电池供电仪器仪表

多极滤波器

传感器

低功耗ASIC输入或输出放大器

AD8609的优势和特点：

低失调电压：40µV（典型值）
低输入偏置电流: 1 pA 最大值
单电源供电: 1.8 V～5 V
低噪声: 27 nV/ √Hz
微功耗：每个放大器50 µA（最大值）
无反相
单位增益稳定

AD8609具体的完整产品型号参数及价格（美元）：

AD8609ARUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.13（1000+个）

AD8609ARUZ-REEL，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.13（1000+个）

AD8609ARZ，封装：14-Lead SOIC，包装形式及数量：管装，56，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.13（1000+个）

AD8609ARZ-REEL，封装：14-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.13（1000+个）

AD8609ARZ-REEL7，封装：14-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.13（1000+个）

AD8609的评估套件：

EVAL-OPAMP-4：EVAL-OPAMP-4评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。 EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14 EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14

文档查看全部 (7) 数据手册 (1) 应用笔记 (6) 数据手册 (1) PDF 451 kB AD8603/AD8607/AD8609: Precision Micropower Low Noise CMOS Rail-to-Rail Input/Output Operational Amplifiers Data Sheet (Rev. C) 应用笔记 (6) PDF 683 kB AN-602: ADXL202在计步器和个人导航设备中的应用 (Rev. 0) PDF 0 AN-900: 通过单个加速度计增强计步器的性能 (Rev. 0) PDF 208 kB AN-900: Enhancing the Performance of Pedometers Using a Single Accelerometer (Rev. 0) PDF 621 kB AN-692: Universal Precision Op Amp Evaluation Board (Rev. A) PDF 541 kB AN-692: 通用精密运算放大器评估板 (Rev. 0) PDF 81 kB AN-602: Using the ADXL202 in Pedometer and Personal Navigation Applications (Rev. 0) 工具及仿真模型 SPICE模型 CIR 2.4 K AD8609 SPICE Macro Model 设计工具模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

参考电路 (1) CN0254

16 位、250 kSPS、8 通道单电源隔离数据采集系统

CN0254 16 位、250 kSPS、8 通道单电源隔离数据采集系统 CN0254 16 位、250 kSPS、8 通道单电源隔离数据采集系统查看此参考电路详细信息优势和特点最高8通道的精密转换数字和功率电流隔离电路板面积较小

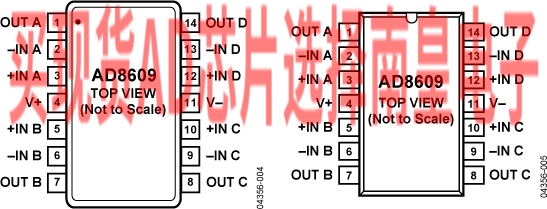

AD8609的电路图解：
