AD8605、AD8606和AD8608分别是单通道、双通道和四通道、轨到轨输入和输出、单电源放大器，具有极低失调电压、低输入电压和电流噪声以及宽信号带宽等特性。这些放大器采用ADI公司的DigiTrim调整专利技术，无需激光调整便可达到出色的精度。

低失调、低噪声、极低的输入偏置电流和高速度特性相结合，使这些放大器适合各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器等器件均可受益于这些特性组合。宽带宽和低失真特性则有益于音频和其它交流应用。具体应用包括光学控制环路、便携式和环路供电仪器仪表以及便携式设备的音频放大。

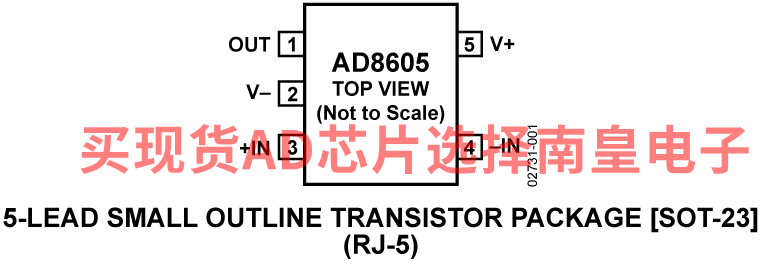

AD8605、AD8606和AD8608的额定温度范围为−40°C至+125°C扩展工业温度范围。AD8605单通道放大器提供5引脚SOT-23和5引脚WLCSP两种封装。AD8606双通道放大器提供8引脚MSOP、8引脚WLSCP和窄体SOIC表贴三种封装。AD8608四通道放大器提供14引脚TSSOP和窄体14引脚SOIC两种封装。5引脚和8引脚WLCSP封装器件是现有尺寸最小的表贴运算放大器。WLCSP、SOT-23、MSOP和TSSOP封装产品仅提供卷带和卷盘形式。

应用

• 光电二极管放大
• 电池供电仪器仪表
• 多极滤波器
• 传感器
• 条形码扫描器
• 音频

• 提供中文数据手册
• 低失调电压: 65 µV（最大值）
• 低输入偏置电流: 1 pA（最大值）
• 低噪声: 8 nV/√Hz
• 宽带宽: 10 MHZ
• 高开环增益: 1000 V/mV
• 单位增益稳定
• 单电源供电：2.7 V至5.5 V

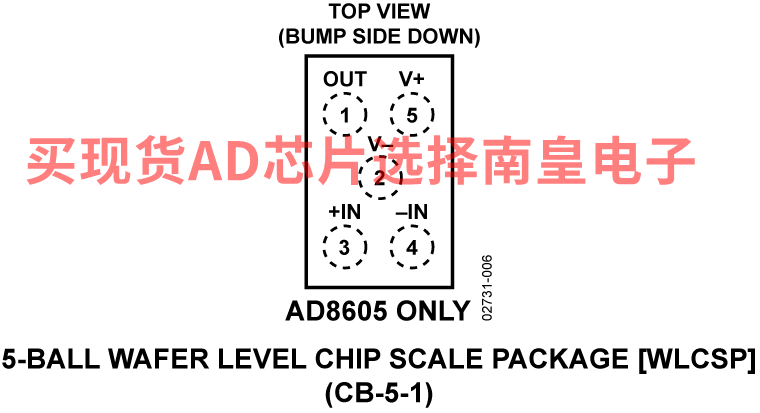

• 5引脚WLCSP封装（单路放大器AD8605），8引脚WLCSP封装（双路放大器AD8606）

AD8605ACBZ-REEL7，封装：5-Ball WLCSP (0.9mm x 1.29mm x 0.55mm)，包装形式及数量：卷带，4000，工作温度：-40 to 125C，AD官网报价：0.93（1000+个）

AD8605ARTZ-R2，封装：5-Lead SOT-23，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：1.38（100-499个）；1.38（1000+个）

AD8605ARTZ-REEL，封装：5-Lead SOT-23，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.84（1000+个）

AD8605ARTZ-REEL7，封装：5-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.84（1000+个）

EVAL-OPAMP-1：EVAL-OPAMP-1评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5 EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5 EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8 EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8

文档 查看全部 (4) 应用笔记 (4) 应用笔记 (4) PDF 88.69 K AN-1490: Precision, Unipolar, Noninverting Configuration for the AD5547/AD5557 DAC (Rev. B) PDF 538 kB AN-356: User's Guide to Applying and Measuring Operational Amplifier Specifications PDF 538 kB AN-356: 用户指南：运算放大器规格参数的应用和测量 (Rev. 0) PDF 247.74 K AN-617: Wafer Level Chip Scale Package (WLCSP) PDF 6-Ball Wafer Level Chip Scale Package [WLCSP] (CB-6) PDF Tape and Reel Dimensions (WLCSP) 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： AD8605 SPICE模型 CIR 2.51 K AD8605 SPICE Macro-Model 设计工具 模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (4) CN0540

适用于IEPE传感器的24位数据采集系统

CN0254

16 位、250 kSPS、8 通道单电源隔离数据采集系统

CN0189

使用双轴加速度计进行倾斜测量

CN0218

500 V共模电压电流监控器

CN0540 适用于IEPE传感器的24位数据采集系统 CN0540 适用于IEPE传感器的24位数据采集系统 查看此参考电路详细信息 优势和特点 EPE兼容数据采集系统 压电和MEMS传感器 54 kHz模拟输入带宽 尺寸兼容Arduino
