AD8582（+5 V、并行输入、完整双通道12位DAC）-AD代理

AD8582的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：+5 V、并行输入、完整双通道12位DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD8582的产品详情：

AD8582是一款完整的并行输入、双通道、12位电压输出数模转换器，采用+5 V单电源供电。这款单芯片DAC采用CBCMOS工艺制造，适合仅有+5 V电源的系统应用，具有成本低、易于使用的特点。

除DAC外，片内还集成了一个轨到轨放大器、锁存器和基准电压源。基准电压(VREF)经调整可提供2.5 V输出，片内放大器则将DAC输出提升至4.095 V满量程。用户只需提供+5 V电源。

AD8582采用自然二进制编码方式。运算放大器输出摆幅为0 V至+4.095 V，分辨率为每位1 mV，能够驱动±5 mA电流。工作电压可以降低至4.3 V，此时输出负载电流小于1 mA。

高速并行数据接口可以与较快的处理器连接，并且处理器无需等待。双缓冲输入结构允许用户一次一个地加载输入寄存器，然后一个与LDA和LDB输入相连的单负载选通会同时更新两个DAC输出。LDA和LDB也可以分别独立激活，以便立即更新相应的DAC寄存器。当芯片选择CS输入选通时，地址输入会对DAC A或DAC B进行解码。异步复位输入可将输出设置为零电平。当复位输入选通时，可以用MSB位将预设值设为中量程。

AD8582提供24引脚塑封DIP和SOIC-24表贴两种封装，每个器件的额定温度范围均为-40°C至+85°C，电源电压范围为+5 V ± 5%。

AD8582的优势和特点：

完整双通道12位DAC
无需外部元件
+5 V单电源供电

每位1 mV，满量程：4.095 V
真电压输出，±5 mA驱动电流
极低功耗：5 mW

AD8582具体的完整产品型号参数及价格（美元）：

AD8582ANZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：-40 to 85C，AD官网报价：24.13（100-499个）；21.83（1000+个）

AD8582ARZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：21.3（100-499个）；19.25（1000+个）

AD8582ARZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：21.3（100-499个）；19.25（1000+个）

AD8582的评估套件：

AD8582ANZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：-40 to 85C，AD官网报价：24.13（100-499个）；21.83（1000+个）

AD8582ARZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：21.3（100-499个）；19.25（1000+个）

AD8582ARZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：21.3（100-499个）；19.25（1000+个）

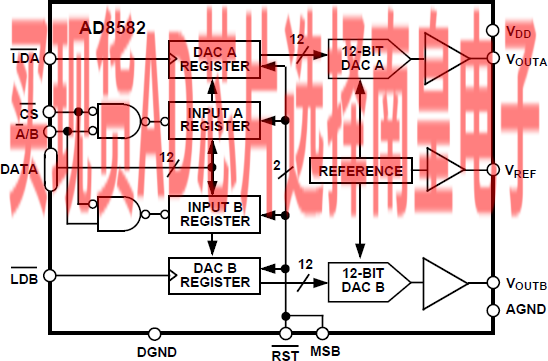

AD8582的电路图解：
