AD8566的基本参数
  • 制造厂商:AD
  • 产品类别:显示驱动器电子器件
  • 技术类目:高压运算放大器≥12V
  • 功能描述:16 V轨到轨运算放大器(双路)
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD8566的产品详情:

AD8565 / AD8566 / AD8567均为低成本、单电源、轨到轨输入和输出运算放大器,并针对LCD监视器应用进行了优化。它们采用先进的高压CBCMOS工艺制造。AD8565内置一个放大器,AD8566内置两个放大器,AD8567内置四个放大器。

这些LCD运算放大器具有高压摆率、35 mA连续输出驱动电流、250 mA峰值输出驱动电流和高容性负载驱动能力。它们具有较宽的电源电压范围,失调电压低于10 mV。AD8565 / AD8566 / AD8567是LCD灰阶基准电压缓冲和VCOM应用的理想之选。

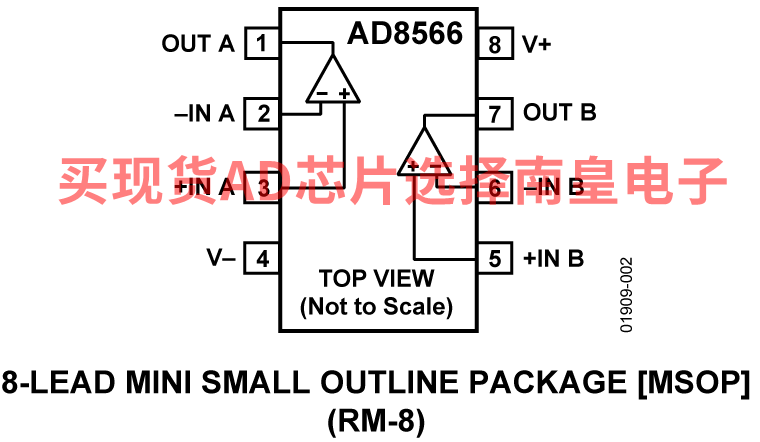

AD8565 / AD8566 / AD8567的额定工作温度范围为−40°C至+85°C。AD8565单路放大器采用5引脚SC70封装。AD8566双路放大器采用8引脚MSOP封装。AD8567四路放大器采用14引脚TSSOP封装和16引脚LFCSP封装。

AD8566WARMZ是一款汽车应用级版本。

应用

  • LCD基准电压驱动器
  • 便携式电子设备
  • 通信设备
  • 车载信息娱乐系统
  • 数据手册,Rev. D,2/06

    AD8566的优势和特点:
    • 单电源供电:4.5 V至16 V
    • 输入可以超出供电轨
    • 轨到轨输出摆幅
    • 连续输出电流:35 mA
    • 峰值输出电流:250 mA
    • 失调电压:10 mV
    • 压摆率:6 V/μs
    • 单位增益稳定,可驱动高容性负载
    • 电源电流:每个放大器700 μA
    • 通过汽车应用认证
    AD8566具体的完整产品型号参数及价格(美元):

    AD8566ARMZ-REEL,封装:8-Lead MSOP,包装形式及数量:卷带,3000,工作温度:-40 to 85C,AD官网报价:0.78(1000+个)

    AD8566WARMZ-REEL,封装:8-Lead MSOP,包装形式及数量:卷带,3000,工作温度:-40 to 85C,AD官网报价:0.98(1000+个)

    轻松满足您的AD芯片采购需求
    AD8566的评估套件:

    AD8566ARMZ-REEL,封装:8-Lead MSOP,包装形式及数量:卷带,3000,工作温度:-40 to 85C,AD官网报价:0.78(1000+个)

    AD8566WARMZ-REEL,封装:8-Lead MSOP,包装形式及数量:卷带,3000,工作温度:-40 to 85C,AD官网报价:0.98(1000+个)
