AD8515是一款轨到轨放大器，可以采用低至1.8 V的单电源供电。

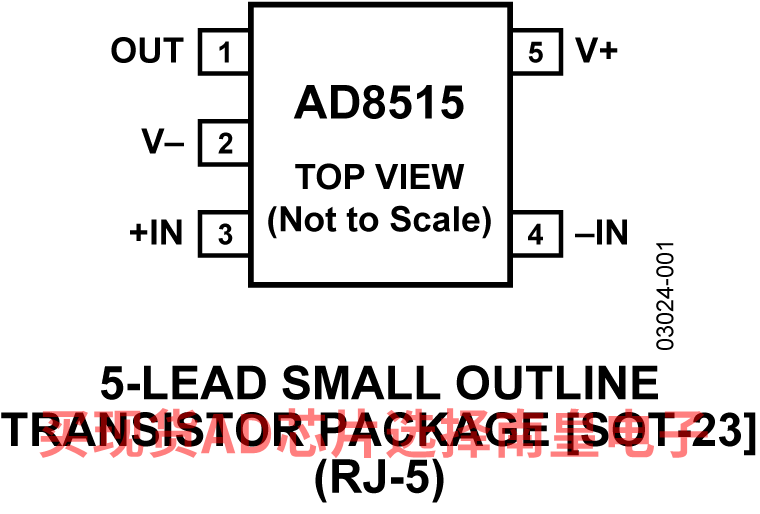

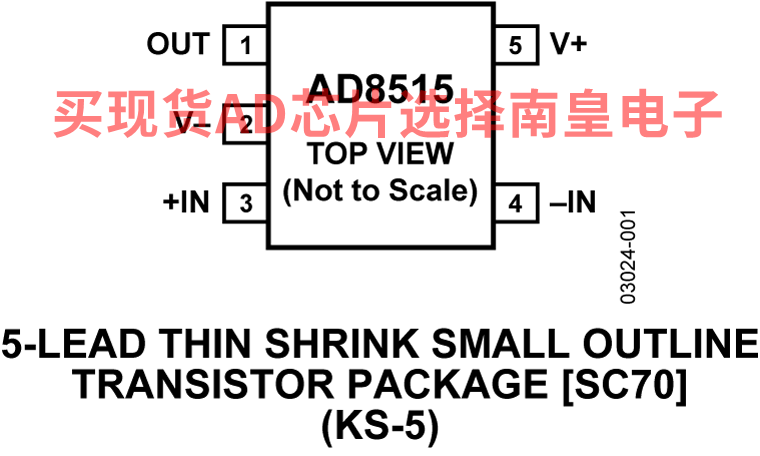

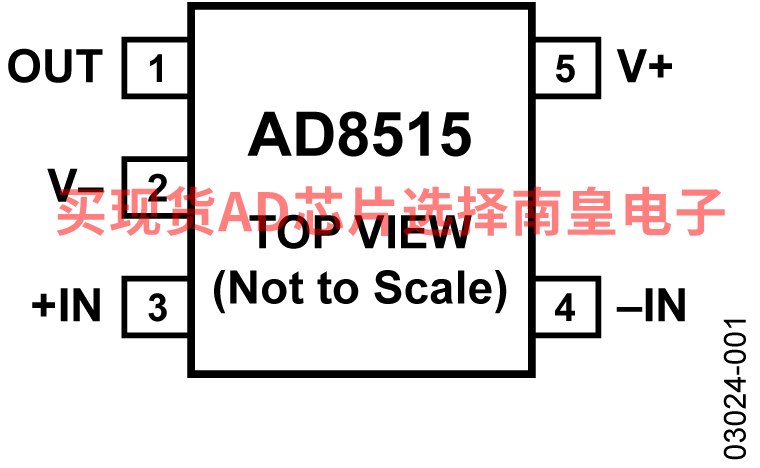

AD8515单路放大器提供5引脚SOT-23和5引脚SC70两种小尺寸封装，完全可以靠近传感器放置，从而可减少外部噪声影响。

这是一款轨到轨输入和输出放大器，采用1.8 V电源时的增益带宽为5 MHz，典型失调电压为1 mV。低电源电流特性使这些器件成为电池供电应用的理想之选。AD8515的压摆率为2.7 V/μs，因此特别适合驱动ASIC输入，如语音编解码器等。

AD8515的额定温度范围为-40℃至+125℃扩展工业温度范围。

应用

便携式通信

便携式电话

传感器接口

激光扫描仪

PCMCIA卡

电池供电设备

新一代电话

个人数字助理

数据手册，Rev. D，7/07

• 单电源供电：1.8 V至5 V
• 失调电压：6 mV(最大值)
• 节省空间的SOT-23和SC70封装
• 压摆率：2.7 V/μs
• 带宽：5 MHz
• 轨到轨输入和输出摆幅
• 低输入偏置电流：2 pA(典型值)
• 低电源电流：450 μA (最大值，1.8 V)

AD8515AKSZ-REEL，封装：5-Lead SC70，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.36（1000+个）

AD8515AKSZ-REEL7，封装：5-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.36（1000+个）

AD8515ARTZ-REEL，封装：5-Lead SOT-23，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

AD8515ARTZ-REEL7，封装：5-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

EVAL-OPAMP-1：EVAL-OPAMP-1评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5 EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5 EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8 EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8

文档 查看全部 (4) 数据手册 (1) 应用笔记 (3) 数据手册 (1) PDF 382.38 K AD8515: 1.8 V Low Power CMOS Rail-to-Rail Input/Output Operational Amplifier Data Sheet (Rev. E) 应用笔记 (3) PDF 141.76 K AN-1583: High Precision, Low Power, Low Cost Pulse Oximeter Infrared and Red Current Sinks Using the ADA4505-2 10 μA, Zero Input, Crossover Distortion Op Amp, the ADR1581 Precision Shunt Voltage Reference, and the ADG1636 Dual SPDT Switches (Rev. A) PDF 151.76 K AN-1585: Extending the Capacitive Input Range of the AD7745/AD7746 Capacitance-to-Digital Converter (Rev. A) PDF 272 kB AN-357: Operational Integrators 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： AD8515 SPICE模型 CIR 2.67 K AD8515 SPICE Macro Model 设计工具 模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (2) CN0552

具有扩展范围的电容数字转换器

CN0226

带音量控制的便携式音频放大器

CN0552 具有扩展范围的电容数字转换器 CN0552 具有扩展范围的电容数字转换器 查看此参考电路详细信息 优势和特点 ±4.096 pF输入范围适合各种传感器。 扩展输入范围电路提供±50pF输入范围 RMS分辨率：4.2 aF（9.1sps转换速率） 用于系统级校准的辅助温度传感器和电压输入
