AD8436是新一代精密跨导线性、低功耗、真RMS-TO-DC转换器，可以载入多种选项。 它可以精确计算交流波形RMS值的直流等效值，包括由开关模式电源供电和三端双向可控硅控制的复杂模式。 它能在很宽的输入电平（见图2）和温度范围提供高精度转换。 凭借新的ADI公司技术，可确保≤±0.5%的精度以及≤10 μV的输出失调。 CF值介于1到10时，波峰因素误差小于0.5%。

AD8436提供真RMS结果，成本低于易令人误解的峰值法、均值法或数字解决方案。 无需考虑编程成本或处理器开销，4 mm x 4 mm封装可轻松实现空间紧凑的应用。 片上缓冲放大器能够提供较宽的选择范围，适合的rms-to-dc转换器，而不受成本影响。 成本较低的应用只需一个外部求平均值电容。 内置的高阻抗FET缓冲提供了一个接口，可用于外部衰减器、频率补偿或驱动低阻抗负载。 它拥有一对匹配的内部电阻，可轻松实现增益为2或更高增益配置，可用输入范围还能够扩展至更低。 AD8436具有低功耗精密输入缓冲，非常适合便携式万用表和其他电池供电应用。

由于消除了内部偏置电流，驱动低阻抗负载时，精密直流输出缓冲器可提供极低的失调电压，将误差降至较小。AD8436不同于数字解决方案，它在高低幅度时性能均不会受开关电路的限制（见图2）。它能够响应<100 μV和>3 V的情况，扩展了动态范围，无需外部调整，并且可以适应严苛的低电平信号条件，支持很宽的超量程而不会箝位。

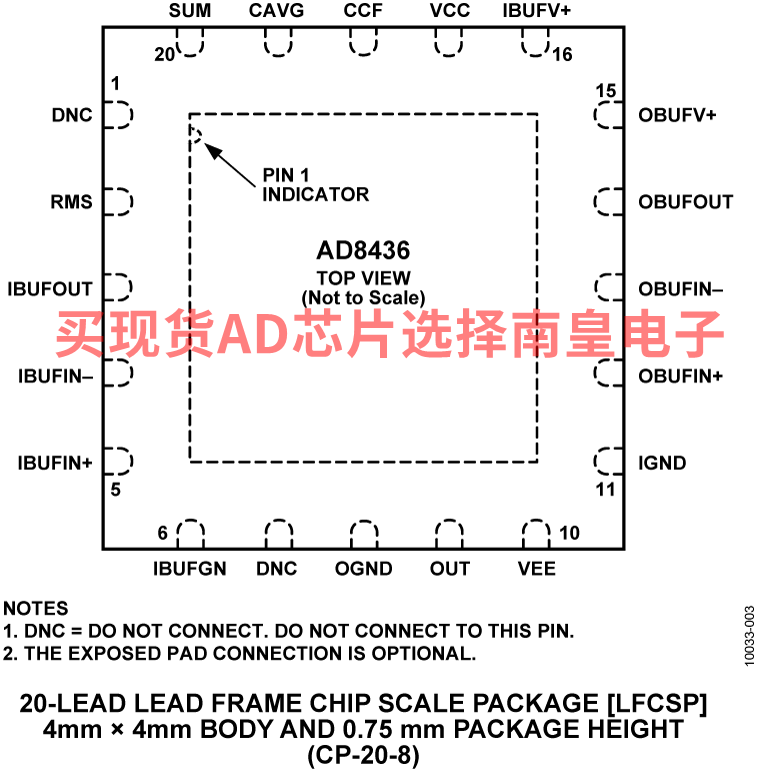

AD8436采用单电源或双电源供电，电压范围为±2.4 V (4.8 V)至±18 V (36 V)。A级和J级采用紧凑的20引脚4 mm x 4 mm芯片级封装；A级和B级还提供20引脚QSOP封装。工作温度范围有两种：A级和B级为−40°C至125°C，J级为0°C至70°C。

• 提供交流波形的真RMS或平均整流值
  -任意输入电平时均能迅速建立
  -精度：±10 μV± 0.25%的读数（B级）
• 宽动态输入范围
  100 μV rms至3 V rms (8.5 V p-p) 满量程输入范围
  采用外部调整时输入值更大
• 宽带宽：
  −3 dB (300 mV) 带宽为1 MHz
  1%附加误差带宽为65 kHz
• 零转换器直流输出失调
• 无残留开关产物
• 额定300 mV rms输入

• 精确转换，波峰因数高达10
• 低功耗：±2.4 V时典型值为300 µA
• 高阻抗FET单独供电的输入缓冲器 RIN ≥ 1012 Ω，CIN ≤ 2 pF
• 精密直流输出缓冲器
• 宽电源电压范围
  双通道：±2.4 V至±18 V;
  单通道：4.8 V至36 V
• 4 mm × 4 mm LFCSP和8 mm × 6 mm QSOP封装
• ESD保护

AD8436ACPZ-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.45（1000+个）

AD8436ACPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.45（1000+个）

AD8436ACPZ-WP，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.45（1000+个）

AD8436ARQZ，封装：20-Lead QSOP，包装形式及数量：管装，56，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.45（1000+个）

AD8436ARQZ-R7，封装：20-Lead QSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.45（1000+个）

AD8436ARQZ-RL，封装：20-Lead QSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.45（1000+个）

AD8436BRQZ，封装：20-Lead QSOP，包装形式及数量：管装，56，工作温度：-40 to 125C，AD官网报价：11.81（100-499个）；9.85（1000+个）

AD8436BRQZ-R7，封装：20-Lead QSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：11.81（100-499个）；9.85（1000+个）

AD8436BRQZ-RL，封装：20-Lead QSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：11.81（100-499个）；9.85（1000+个）

AD8436JCPZ-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：0 to 70C，AD官网报价：3.89（100-499个）；3.25（1000+个）

AD8436JCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：0 to 70C，AD官网报价：3.89（100-499个）；3.25（1000+个）

AD8436JCPZ-WP，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：0 to 70C，AD官网报价：3.89（100-499个）；3.25（1000+个）

EVAL-AD8436：AD8436 评估板
