AD8429是一款超低噪声仪表放大器，设计用于在宽温度范围（−40°C至+125°C）内测量极小信号。

AD8429擅长测量微小信号，可提供1 nV/√Hz的超低输入噪声性能。AD8429具有高共模抑制比(CMRR)，可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在需要的时候提供高抑制性能。AD8429采用高性能引脚配置，在远高于典型仪表放大器的频率下，仍能够可靠地保持高CMRR性能。

AD8429能够可靠地放大快速变化的信号，其电流反馈架构能够在高增益时提供高带宽，例如，G = 100时的带宽为1.2 MHz。设计中还包括用于改善大输入电压瞬变后的建立时间的电路。AD8429具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。

增益通过单个电阻设置，增益范围为1至10,000。用户可以利用参考引脚使输出电压偏移，与单电源信号链接口时，可以利用这一特性转换输出电平。AD8429的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚塑封SOIC封装。

应用

- 医疗仪器
- 精密数据采集系统
- 麦克风前置放大器
- 振动分析

• 低噪声
  -- 输入噪声：1 nV/√Hz
  -- 输出噪声：45 nV/√Hz
• 高精度直流性能(AD8429BRZ)
  -- CMRR：90 dB（最小值，G = 1）
  -- 输入失调电压：50 μV（最大值）
  -- 增益精度：0.02%（最大值，G = 1）
• 出色的交流规格
  -- CMRR：80 dB（至5 kHz，G = 1）
  -- 带宽：15 MHz (G = 1)
  -- 带宽：1.2 MHz (G = 100)
  -- 压摆率：22 V/μs
  -- 总谐波失真(THD)：130 dBc（1 kHz，G = 1）
• 多功能
  -- ±4 V至±18 V双电源供电
  -- 增益通过单个电阻设置（G = 1至10,000）
• 额定温度范围：
  −40°C至+125°C

AD8429ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：4.54（100-499个）；3.85（1000+个）

AD8429ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.54（100-499个）；3.85（1000+个）

AD8429BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：7.58（100-499个）；6.44（1000+个）

AD8429BRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：7.58（100-499个）；6.44（1000+个）

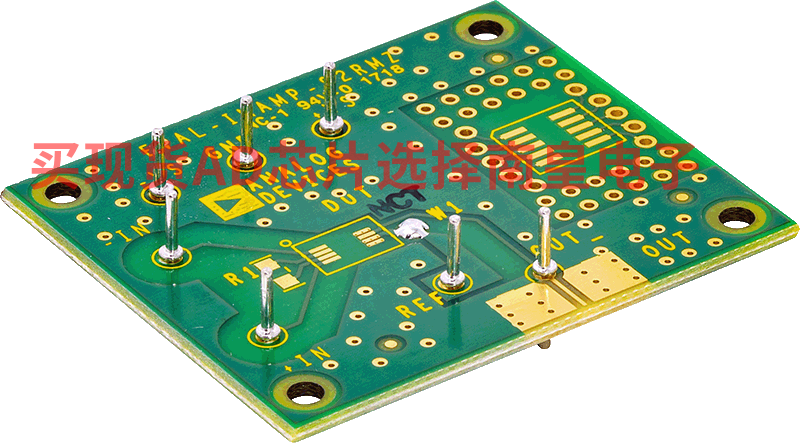

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

3 种通用型易用评估板 可搭配 ADI 公司的各种仪表放大器供货 评估板上焊接待测仪表放大器 预安装测试引脚 预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
