AD8428 是一款超低噪声仪表放大器，旨在精确测量微小的高速信号。它提供了业界领先的增益精度、噪声和带宽。

AD8428的增益设置电阻均在该器件内部，并精确匹配。注意互连和对称性。这会带来出色的增益漂移，并在器件加电后，快速稳定在最终的增益值。

AD8428的高CMRR可防止有害信号破坏采集。器件引出线的设计避免了可能会导致高频下的CMRR降低的寄生电容失配。

AD8428是现有较快的仪表放大器之一。该电路架构设计用于高带宽、高增益：它在最初的200前置放大器增益级使用电流反馈拓扑，然后是在10差动放大器级使用电流反馈拓扑。结果在增益为2000时，带宽为3.5 MHz，等效于7 GHz的增益带宽产品。

AD8428引脚排列容许对第一级和第二级之间的内部节点进行访问。此功能对于在两个放大级之间修改DC和AC参数很有用。

AD8428的性能规定在 −40°C 至 +85°C工业温度范围内。 它采用8引脚塑料SOIC封装。

应用

• 传感器接口
• 医疗仪器仪表
• 患者监护

• 固定增益为 2000
• 可访问内部节点提供了灵活性
• 低噪声：1.5 nV/√Hz 输入电压噪声
• 高精度直流性能
  增益漂移：10 ppm/°C
  失调漂移1 μV/°C
  增益精度：0.2%
  CMRR:130 dB（最小值）
• 出色的交流规格
  带宽：3.5 MHz
  压摆率：40 V/μs
• 电源范围：
  ±4 V 至 ±18 V
• 8引脚SOIC封装
• ESD 保护 >5000 V (HBM)
• 指定性能的温度范围：
  −40°C 至 +85°C
• 工作温度高达 125°C

• 下载 AD8428-KGD 数据手册
• 可以作为裸片器件提供，并且全面保证符合数据手册规格。

AD8428ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：8.64（100-499个）；7.26（1000+个）

AD8428ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.64（100-499个）；7.26（1000+个）

AD8428BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：12.96（100-499个）；10.89（1000+个）

AD8428BRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.96（100-499个）；10.89（1000+个）

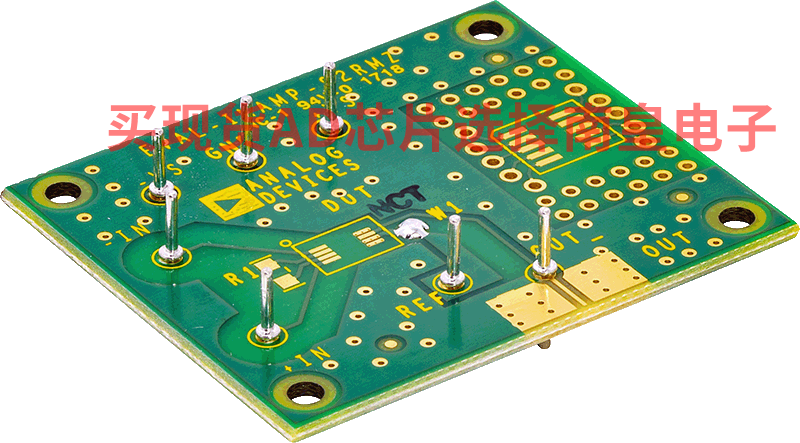

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

3 种通用型易用评估板 可搭配 ADI 公司的各种仪表放大器供货 评估板上焊接待测仪表放大器 预安装测试引脚 预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
