AD8418A是一款高压、高分辨率分流放大器。设定初始增益为20 V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可以直接与任何典型转换器连接。AD8418A在输入共模电压处于?2 V至+70 V范围时，具有出色的输入共模抑制性能；它能够在分流电阻上进行双向电流的测量，适合各种汽车和工业应用，包括电机控制、电源管理和电磁阀控制等。

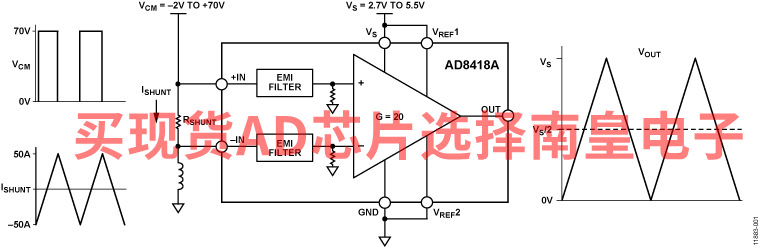

在?40°C至+150°C的整个温度范围内，AD8418A都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。AD8418A通过汽车应用认证。该器件集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±100 μV。AD8418A提供8引脚MSOP和SOIC两种封装。

应用

• 下列应用中的高端电流检测
  电机控制
  电磁阀控制
  电源管理
• 低端电流检测
• 诊断保护

• 失调漂移：0.1 μV/℃（典型值）
• 电压失调：±200 μV（最大值，全温度范围）
• 电源工作范围：2.7 V至5.5 V
• 集成抗电磁干扰(EMI)滤波器
• 高共模输入电压范围
  • 连续工作电压：-2 V至+70 V
  • 连续耐压范围：−3 V至+80 V
• 最小直流共模抑制比(CMRR)：90 dB

• 初始增益 = 20 V/V
• 宽工作温度范围
  • AD8418AWB：−40°C至+125°C
  • AD8418AWH：−40°C至+150°C
• 双向操作

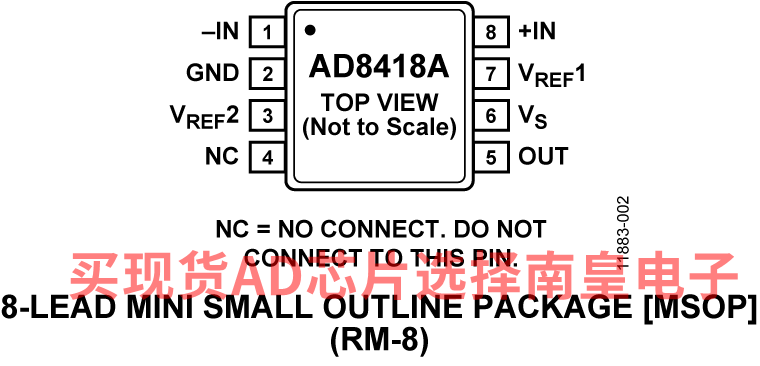

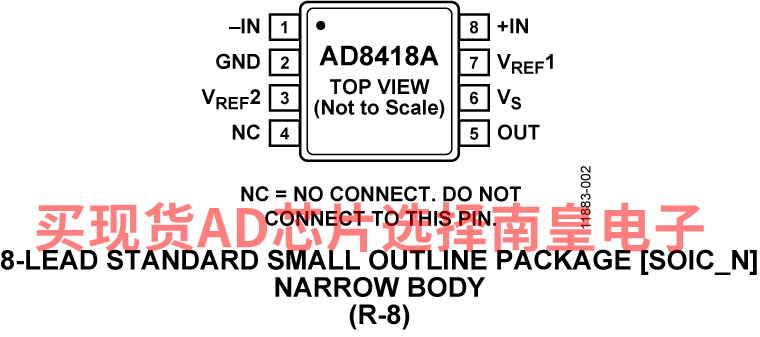

• 提供8引脚SOIC和8引脚MSOP封装
• 通过汽车应用认证

AD45304-CHIPS-WP，封装：CHIPS OR DIE，包装形式及数量：托盘，100，工作温度：-40 to 150C，AD官网报价：

AD8418ABRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.13（100-499个）；1.09（1000+个）

AD8418ABRMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.09（1000+个）

AD8418AWBRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.3（100-499个）；1.25（1000+个）

AD8418AWBRMZ-10，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.86（1000+个）

AD8418AWBRMZ-10RL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.86（1000+个）

AD8418AWBRMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.3（100-499个）；1.25（1000+个）

AD8418AWBRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.3（100-499个）；1.25（1000+个）

AD8418AWBRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.3（100-499个）；1.25（1000+个）

AD8418AWHRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：1.86（100-499个）；1.79（1000+个）

AD8418AWHRMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 150C，AD官网报价：1.86（100-499个）；1.79（1000+个）

AD8418AWHRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 150C，AD官网报价：1.86（100-499个）；1.79（1000+个）

AD8418AWHRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：1.86（100-499个）；1.79（1000+个）

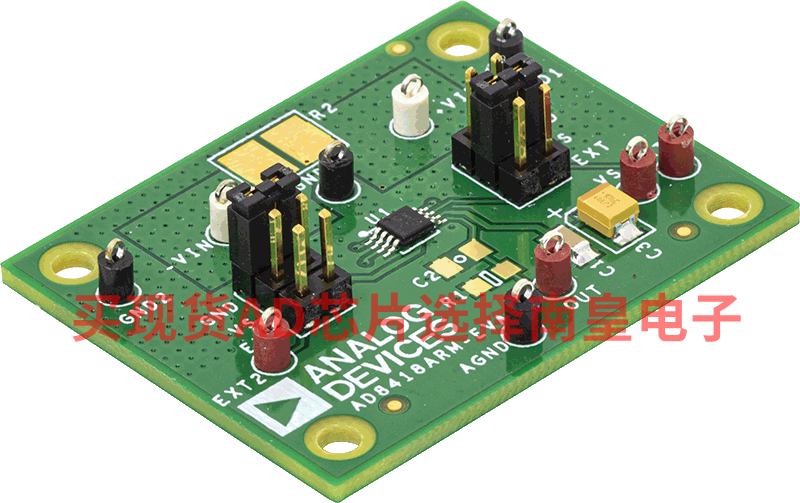

EVAL-AD8418A：AD8418A评估板，用于双向、零漂移、电流检测放大器

AD8418ARM-EVALZ支持采用MSOP封装的AD8418A，而AD8418AR-EVALZ支持采用SOIC封装的AD8418A。

AD8418A 数据手册应配合本评估板 用户指南 文档一起使用。

文档 查看全部 (3) 数据手册 (1) 应用笔记 (2) 数据手册 (1) PDF 452.37 K AD8418A: Bidirectional, Zero Drift, Current Sense Amplifier Data Sheet (Rev. E) 应用笔记 (2) PDF 176 kB AN-1308: Common-Mode Step Response of Current Sense Amplifiers (Rev. A) PDF 545.42 K AN-1308: 电流检测放大器共模阶跃响应 (Rev. 0) 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： AD8418A SPICE模型 CIR 2.49 K AD8418A SPICE Macro Model 参考电路 (1) CN0548

隔离式高电压、高电流测量模块

CN0548 隔离式高电压、高电流测量模块 CN0548 隔离式高电压、高电流测量模块 查看此参考电路详细信息 优势和特点 宽电流(+/-10 A)和电压(80 V)输入范围 可配置增益/衰减设置 电气隔离 尺寸兼容Arduino
