AD8367是一款高性能可变增益放大器，设计用于在最高500 MHz的中频频率下工作。从外部施加0至1 V的模拟增益控制电压，可调整45 dB增益控制范围，以提供20 mV/dB输出。精确的线性dB增益控制通过ADI公司的专有X-AMP™架构实现，该架构含有一个可变衰减器网络，由高斯插值器提供输入，从而实现精确的线性增益调整。

此外，AD8367集成一个平方律检测器，使该器件可用作AGC解决方案，并提供检测到的接收信号强度指示(RSSI)输出电压。

AD8367的额定工作频率为CDMA/GSM和W-CDMA移动通信应用中常见的中频频率70 MHz、140 MHz、190 MHz和240 MHz。

AD8367采用高性能硅双极性工艺制造，提供14引脚超薄紧缩小型(TSSOP)封装，额定温度范围为–40°C至+85°C。

• 宽带宽(-3 dB带宽)：500 MHz
• 线性dB连续模拟增益控制
• 片内集成平方律检测器用于AGC操作
• 高线性度输出IP3：36.5 dBm (70 MHz)
• 高输出压缩P1dB：8.5 dBm (70 MHz)
• 单端200 Ω输入阻抗
• 增益控制范围：45 dB(最大增益42.5 dB)
• 小尺寸14引脚TSSOP封装

AD8367ARUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：6.05（100-499个）；5.52（1000+个）

AD8367ARUZ-RL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.05（100-499个）；5.52（1000+个）

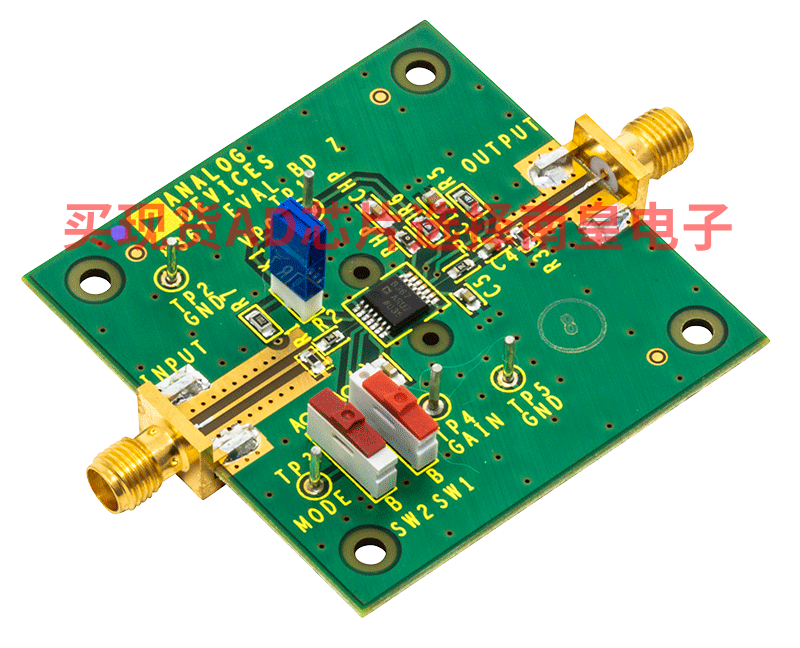

EVAL-AD8367：AD8367 评估板

AD8367-EVALZ是一款配置齐全的4层FR4评估板，用于轻松评估AD8367的所有特性。内置具有单端设置的信号输入和输出SMA连接功能。通过拉低MODE引脚(SW2)并将DETO引脚短接到GAIN引脚(SW1)可轻松设置AGC模式。通过VPOS和GND测试点的线夹引线可实现+5 V/26 mA电源接入；它的电压范围是+2.7至+5.5 V。
