AD8354是一款工作频率为1 MHz至2.7 GHz的宽带、固定增益、线性放大器，设计用于种类广泛的无线设备，其中包括蜂窝、宽带、CATV和LMDS/MMDS应用。

这些增益模块采用ADI公司的高性能、硅互补双极性工艺制造，具有出色的工艺、温度和电源稳定性。这款放大器是单端放大器，内部匹配50 Ω，整个工作频率范围内的回损高于10 dB。

当偏置3 V并且电源和输出引脚之间接有一个外部RF扼流圈时，AD8354可在900 MHz频率下提供约4.3 dBm的线性输出功率和20 dB的增益。直流电源电流为24 mA。在900 MHz时，输出三阶交调截点(OIP3)高于18 dBm；在2.7 GHz时，OIP3为14 dBm。

在900 MHz时，噪声系数为4.2 dB，反向隔离(S12)为?33 dB。

AD8354还可以采用5 V电源供电，此时无需任何外部电感。在这些条件下，AD8354在900 MHz频率下提供4.88 dBm的功率和20 dB的增益。直流电源电流为26 mA。在900 MHz时，OIP3高于19 dBm；在2.7 GHz时，OIP3为15 dBm。在900 MHz时，噪声系数为4.4 dB，反向隔离(S12)为?33 dB。

AD8354采用ADI公司专有的高性能、25 GHz、硅互补双极性IC工艺制造，并采用裸露焊盘式芯片级封装，可实现出色的热阻以及低阻抗接地连接。该器件的工作温度范围为?40°C至+85°C，并还可提供评估板。

应用

• VCO缓冲器
• 通用Tx/Rx放大
• 功率放大器前置驱动器
• 低功耗天线驱动器

• 固定增益：20 dB
• 工作频率：1 MHz至2.7 GHz
• 线性输出功率最高可达4 dBm
• 输入/输出内部匹配50 Ω
• 出色的温度稳定性和电源稳定性
• 噪声系数：4.2 dB
• 电源电压：3 V或5 V

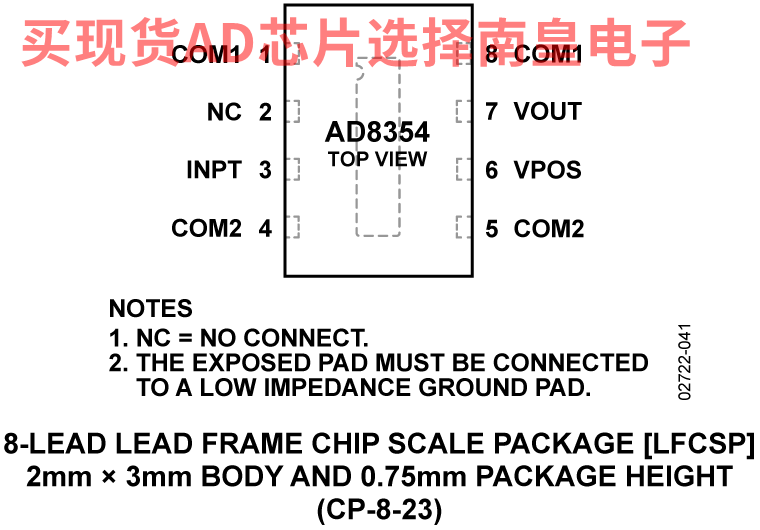

AD8354ACPZ-REEL7，封装：8-Lead LFCSP (3mm x 2mm x 0.75mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.54（1000+个）

EVAL-AD8354：AD8354 评估板

AD8354-EVALZ是一款配置齐全的4层FR4评估板。正常工作时，该评估板需采用能提供50 mA电流的2.7 V - 5.5 V单电源。应将电源连接至矢量引脚的VP和COM引脚。施加RF输入至SMA连接器的INPUT引脚，SMA连接器的OUTPUT引脚提供RF输出。针对3 V工作电压，在VPOS和RFOUT之间安装电感L1以提高通过输出级的电流。默认安装L1，5 V工作电压下应移除。
