AD8353是一款工作频率为1 MHz至2.7 GHz的宽带、固定增益、线性放大器。这款器件设计用于种类广泛的各种无线设备，包括蜂窝、宽带、CATV和LMDS/MMDS应用。

这些增益模块采用ADI公司的高性能、硅互补双极性工艺，在工艺、温度和电源变化时具有出色的稳定性。这款放大器是单端放大器，内部匹配到50 Ω，整个工作频率范围内的回波损耗高于10 dB。

当偏压为3 V并且电源和输出引脚之间接有一个外部射频抗流线圈时，AD8353可在900 MHz频率下提供9 dBm的线性输出功率，20 dB的增益。直流供电电流为42 mA。工作频率为900 MHz时，输出三阶交调截点（OIP3）高于23 dBm，工作频率为2.7 GHz时OIP3为19 dBm。

900 MHz频率下的噪声指数为5.3 dB。在900 MHz和2.7 GHz频率下反向隔离（S12）分别为?36 dB和?30 dB。

AD8353还可以采用5 V电源供电；采用5 V电源供电时，无需任何外部电感。在这些情况下，AD8353可在900 MHz频率下提供8 dBm的线性输出功率和20 dB的增益。直流供电电流为42 mA。工作频率为900 MHz时，OIP3高于22 dBm，工作频率为2.7 GHz时OIP3为19 dBm。900 MHz频率下的噪声指数为5.6 dB。反向隔离（S12）为?35 dB。

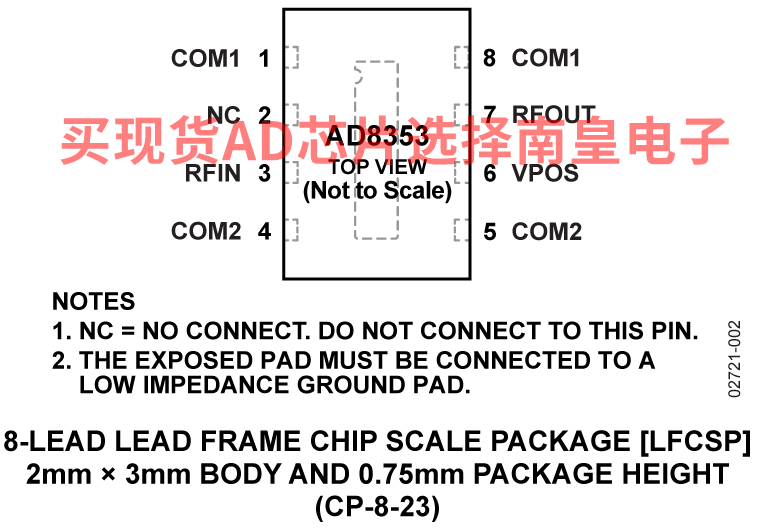

AD8353采用ADI公司专有的高性能、25 GHz、硅互补双极性IC工艺制造。AD8353采用外露焊盘式芯片级封装，可实现出色的热阻抗以及与地的低阻抗电气连接。这款器件的工作温度范围为?40°C至+85°C，还可提供评估板。

应用

• VCO缓冲器
• 通用Tx/Rx放大
• 功率放大器前置驱动器
• 低功耗天线驱动器

• 固定增益：20 dB
• 工作频率：1 MHz至2.7 GHz
• 线性输出功率高达9 dBm
• 输入/输出在模块内部匹配到50 Ω
• 温度和电源稳定
• 噪声指数：5.3 dB
• 电源：3 V或5 V

AD8353ACPZ-REEL7，封装：8-Lead LFCSP (3mm x 2mm x 0.75mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.54（1000+个）

EVAL-AD8353：AD8353 评估板

AD8353-EVALZ是一款配置齐全的4层FR4评估板。正常工作时，该评估板需采用能提供50 mA电流的2.7 V - 5.5 V单电源。应将电源连接至矢量引脚的VP和COM引脚。施加RF输入至SMA连接器的INPUT引脚，SMA连接器的OUTPUT引脚提供RF输出。针对3 V工作电压，在VPOS和RFOUT之间安装电感L1以提高通过输出级的电流。默认安装L1，5 V工作电压下应移除。
