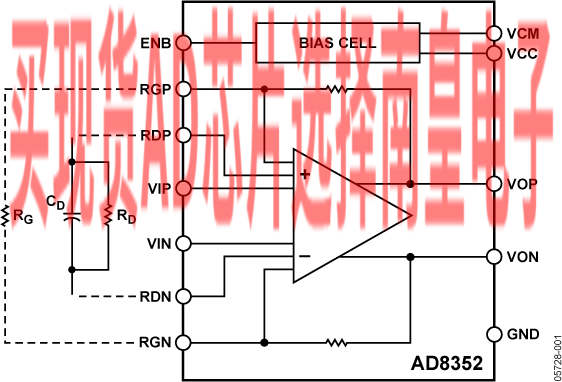

AD8352是一款高性能差分放大器，并针对射频和中频应用进行了优化。在最高200 MHz频率时，无杂散动态范围(SFDR)优于80 dB；在500 MHz以上频率时，SFDR优于65 dB，因而成为高速12位至16位模数转换器(ADC)的理想驱动器。

与其它宽带差分放大器不同，AD8352配有缓冲器，能够将增益设置电阻(RG) 与信号输入隔离。因此，对于3 dB至25 dB的增益，AD8352可保持恒定的3 k?输入电阻，从而降低了匹配和输入驱动要求。这款器件具有标称值为100 ?的差分输出电阻。

在500 MHz以上频率时，具有高宽带、低失真性能。这些特性以及宽增益调节能力，使之成为对低失真、低噪声和低功耗有严格要求的一般中频与宽带应用的优选放大器。它不仅非常适用于驱动ADC，也可以用于混频器、二极管衰减器、SAW滤波器和多元件分立器件。该器件采用3 mm × 3 mm、紧凑型16引脚LFCSP封装，工作温度范围为-40℃至+85°C。

应用

差分ADC驱动器

单端至差分转换

射频/中频增益模块

SAW滤波器接口

• -3 dB带宽：2.2 GHz (AV = 10 dB)
• 单电阻增益调节：3 dB < AV < 25 dB
• 单电阻和电容失真调节
• 输入电阻：3 kΩ，独立于增益(AV)
• 差分或单端输入至差分输出

• 低噪声输入级：2.7 nV/√Hz RTI (AV = 10 dB)
• 低宽带失真：
  10 MHz： −86 dBc HD2， −82 dBc HD3
  70 MHz： −84 dBc HD2， −82 dBc HD3
  190 MHz： −81 dBc HD2， −87 dBc HD3
• OIP3：41 dBm (150 MHz)
• 压摆率：8 V/ns
• 快速建立和过驱恢复：2 ns
• 单电源供电：3 V至5.5 V
• 低功耗：5 V时为37 mA（典型值）
• 省电功能：5 mA (5 V)
• 采用高速XFCB3 SiGe工艺制造

AD8352ACPZ-R2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：

AD8352ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.24（1000+个）

AD8352ACPZ-WP，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：4.75（100-499个）；4.24（1000+个）

EVAL-AD8352：AD8352 评估板

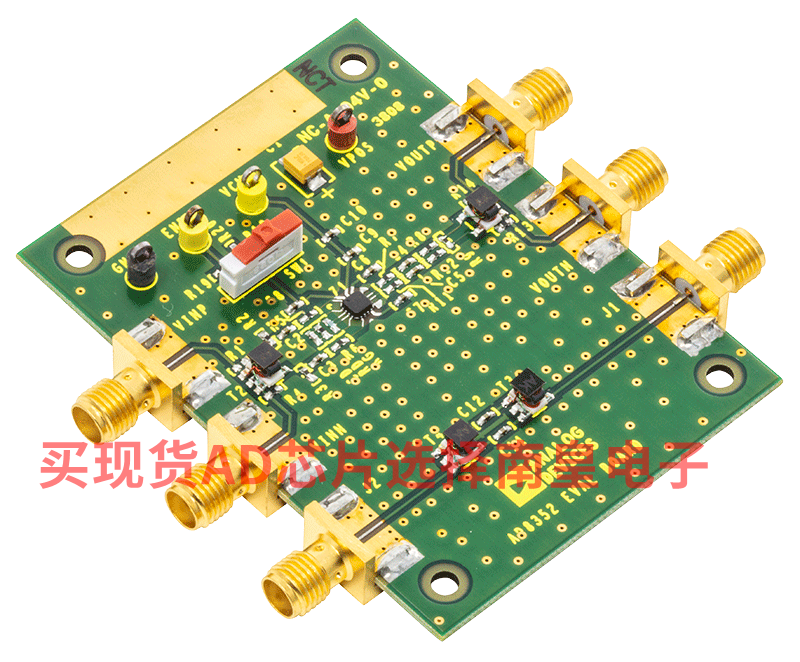

AD8352-EVALZ是一款配置齐全的4层FR4全功能评估板，用于轻松评估AD8352的所有特性。该评估板集成可旁路的变压器，支持单端或差分输入和输出以及用于阻抗匹配网络的占位电阻，且只需要3.0 V至5.5 V单电源即可工作。
