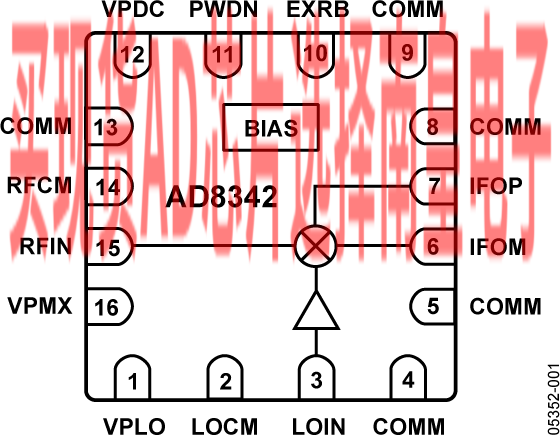

AD8342是一款高性能、宽带有源混频器，非常适合要求严格的接收通道应用，这些应用要求所有端口均具有宽带宽，并且交调失真和噪声系数极低。

AD8342的典型变频增益为3.7 dB，RF频率为238 MHz。集成的LO驱动器以低LO驱动电平提供50 Ω输入阻抗，有助于将外部元件数降至较少。

差分高阻抗宽带RF端口很容易与有源器件和无源滤波器接口。RF输入接受高达1.6 V峰峰值或8 dBm（相对于50 Ω，P1dB）的输入信号。

开集差分输出提供出色的平衡性能，可以与差分滤波器或中频放大器结合使用，例如 AD8370，AD8375，AD8351，AD8352或ADL5561。利用匹配网络或平衡-非平衡变压器，也可以将这些输出转换为单端信号。当偏置到VPOS供电轨时，这些输出能够产生2 V峰峰值摆幅。

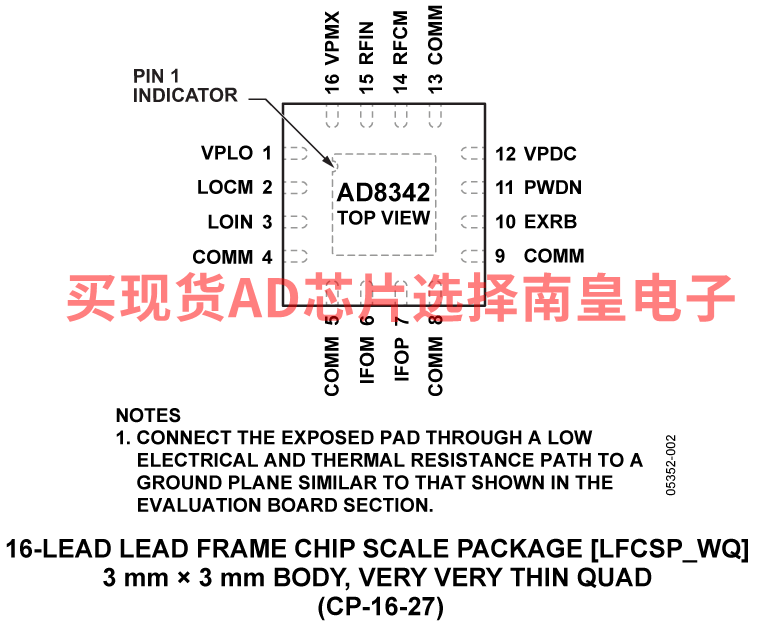

AD8342采用ADI公司专有的高性能SiGe IC工艺制造，提供16引脚LFCSP封装，工作温度范围为−40°C至+85°C，同时提供评估板。

应用

• 蜂窝基站接收机
• ISM接收机
• 无线电链路
• RF 仪器仪表

• 宽带RF、LO和IF端口
• 转换增益：3.7 dB
• 噪声系数：12.2 dB
• 输入IP3：22.7 dBm
• 输入P1dB：8.3 dBm
• LO驱动：0 dBm

• 差分高阻抗RF输入端口
• 单端50 Ω LO输入端口
• 开集IF输出端口
• 单电源供电：5 V (98 mA)
• 省电模式
• 裸露焊盘LFCSP封装：3 mm × 3 mm

AD8342ACPZ-R2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：5.22（100-499个）；5.22（1000+个）

AD8342ACPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.13（1000+个）

AD8342ACPZ-WP，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：5.22（100-499个）；4.13（1000+个）

EVAL-AD8342：AD8342 评估板

本页提供LF至3 GHz有源接收混频器AD8342的评估板文档和订购信息。

---

AD-FREQCVT1-EBZ：TX/RX通道，频率转换范围：1 100 MHz至400 MHz

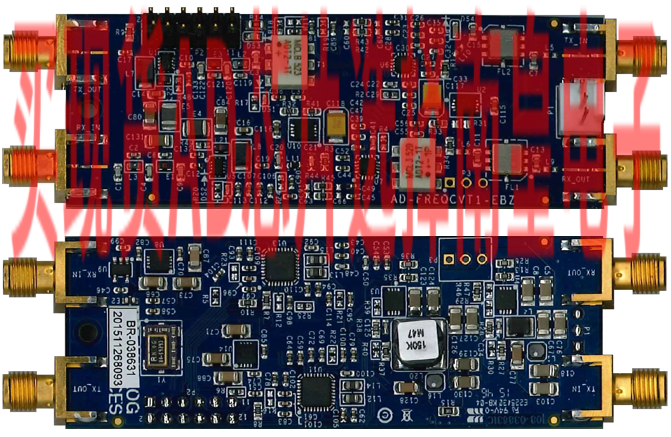

AD-FREQCVT1-EBZ是一款针对FMCOMMS3/4/5板的插件板，包含AD9361。可在ADI产品页面上查看完整的芯片级设计封装，也可在ADI wiki知识库上查看有关卡及其使用方法、周边设计封装和相应工作软件的信息。

AD-FREQCVT1-EBZ旨在上下转换频率以便AD9361可在低至1MHz的频率下工作。
