单芯片RF振幅与移相器

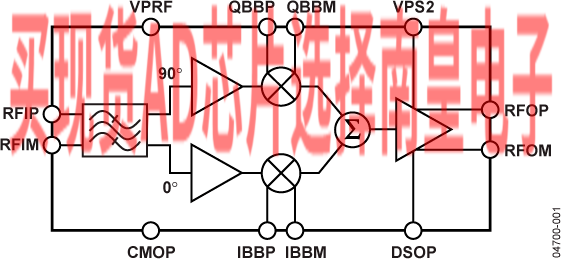

AD8341是一款高性能RF矢量调制器，输入频率范围为1.5 GHz至2.4 GHz，可连续、独立地调整振幅和相位。通过宽带笛卡尔I/Q接口，可实现完整的360°相位调整和30 dB以上的增益控制。I和Q接口提供230 MHz的全功率信号带宽，可通过单端或差分方式驱动，具有±500 mV满量程输入。

AD8341采用24引脚LFCSP封装，额定温度范围为–40°C至+85°C。

供货

提供样片和评估板，产品型号分别为AD8341ACP和AD8341-EVAL。

同类产品

AD8302 - 低频至2.7 GHz RF/IF增益相位检波器

AD8340 - RF矢量调制器，700 MHz至1000 MHz

其它调制器/解调器产品

AD8345 - 250 MHz至1000 MHz低噪声RF/IF调制器

AD8346 - 800 MHz至2.5 GHz低功耗直接上变频调制器

AD8347 - 800 MHz至2.7 GHz直接变频解调器

AD8348 - 50 MHz至1000 MHz RF/IF正交解调器

AD8349 - 700 MHz至2.7G Hz低噪声直接上变频调制器

• 工作频率范围：1.5 GHz至2.4 GHz
• 幅度控制范围：30 dB
• 笛卡尔I/Q基带频率范围：DC至230 MHz
• 输出三阶交调截点：+17.5 dBm
• 相位控制范围：360°
• 输出1dB压缩点：+8.5 dBm
• 输出开关禁用功能
• 5V单电源
• 与AD8340引脚兼容

AD8341ACPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：8.35（1000+个）

AD8341ACPZ-WP，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：11.13（100-499个）；8.35（1000+个）

EVAL-AD8341：AD8341 评估板

AD8341-EVALZ是一款配置齐全的4层FR4评估板，用于轻松评估AD8341的所有特性。内置具有单端设置的RF输入、基带输入和RF输出SMA连接功能。如果用户需要，卡片边沿上的基带输入可提供全差分信号。通过VP和GND测试点的线夹引线可实现+5 V/125 mA电源接入；它的电压范围是+4.75至+5.25 V。
