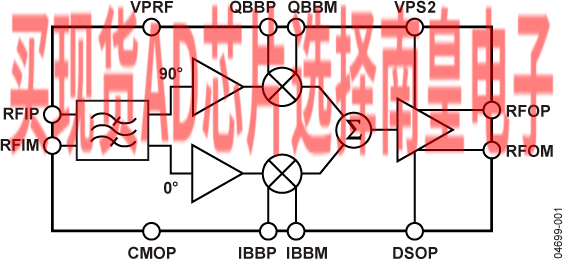

AD8340矢量调制器可对RF信号执行任意振幅与相位调制。由于RF信号路径为线性，因此原始调制得以保留。该器件可以用作通用RF调制器、可变衰减器/移相器或再调制器。振幅可以控制在最大?2 dB至?32 dB以下的范围内，相位可以在整个360°范围内连续移动。为获得最大增益，AD8340的OP1dB为11 dBm，三阶交调截点为24 dBm，输出本底噪声为?149 dBm/Hz，这些特性均与相位无关。工作频率范围为700 MHz至1.0 GHz。

笛卡尔I和Q格式的基带输入控制对RF输入信号的振幅和相位调制。I和Q输入均为直流耦合，具有±500 mV差分满量程范围。最大调制带宽为230 MHz，通过增加外部电容可降低调制带宽，以限制控制线路上的噪声带宽。

RF输入和输出均能以差分或单端形式使用，并且必须交流耦合。在整个工作频率范围内，RF输入和输出阻抗标称值为50 Ω。DSOP引脚可快速禁用输出级，以防其后各级过驱。AD8340采用4.75 V至5.25 V电源供电，功耗约为130 mA。

AD8340采用ADI公司的专有高性能25 GHz SOI互补双极性IC工艺制造，提供符合RoHS标准的24引脚LFCSP封装，工作温度范围为?40°C至+85°C，同时提供评估板。

应用

• RF功率放大器线性化/RF预失真
• 振幅与相位调制
• 可变衰减器和移相器
• CDMA2000、GSM/EDGE线性功率放大器
• 智能天线

• 笛卡尔振幅与相位调制
• 工作频率范围：700 MHz至1.0 GHz
• 连续振幅控制范围：−2 dB至−32 dB
• 连续相位控制范围：0°至360°
• 输出三阶交调截点：24 dBm
• 输出1 dB压缩点：11 dBm
• 输出本底噪声：−149 dBm/Hz（全增益）
• 可调调制带宽最高可达230 MHz
• 快速禁用输出功率
• 4.75 V至5.25 V单电源供电

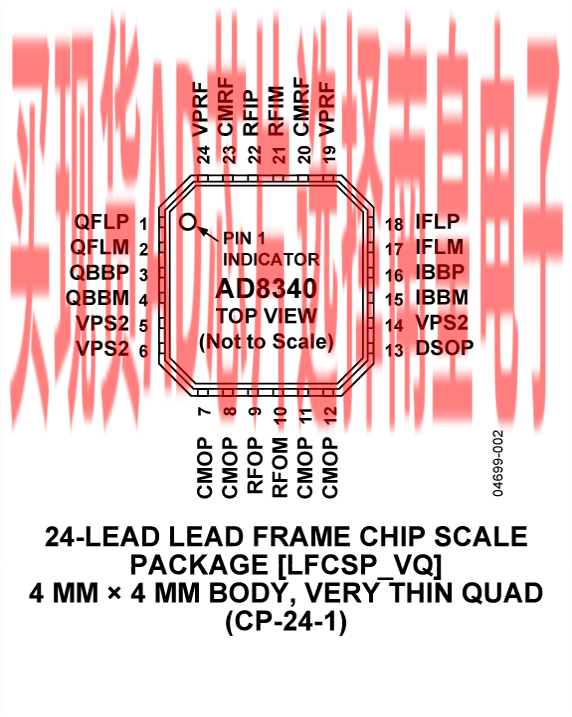

AD8340ACPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：8.35（1000+个）

AD8340ACPZ-WP，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：11.13（100-499个）；8.35（1000+个）

EVAL-AD8340：AD8340 评估板

AD8340-EVALZ是一款配置齐全的4层FR4评估板，用于轻松评估AD8340的所有特性。内置具有单端设置的RF输入、基带输入和RF输出SMA连接功能。如果用户需要，卡片边沿上的基带输入可提供全差分信号。通过VP和GND测试点的线夹引线可实现+5 V/130 mA电源接入；它的电压范围是+4.75至+5.25 V。
