AD834（500 MHz四象限乘法器）-AD代理

AD834的基本参数

制造厂商：AD
产品类别：模拟乘法和除法器
技术类目：模拟乘法和除法器
功能描述：500 MHz四象限乘法器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD834的产品详情：

D834是一款单片、激光调整、四象限模拟乘法器，来自每个差分电压输入的跨导带宽(RL=50 Ω) 超过500 MHz，适合高频率的应用。在乘法模式下，该器件的典型总满量程误差为0.5%，与应用模式和外部电路无关。它的性能相对温度不敏感，并且由于采用基于带隙基准电压发生器和其他设计功能的稳定偏置，其电源会变化。

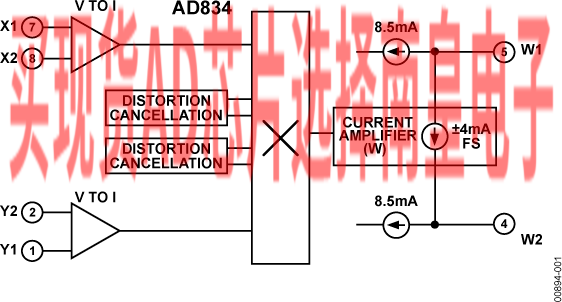

为保留高速双极性工艺的全带宽潜力以便制造AD834，该器件的输出采用集电极开路的差分电流对形式。为提供单端地参考电压输出，就需要某种形式的外部电流至电压的转换。这可以是一个宽带变压器、巴伦或有源电路，如运算放大器。在某些应用中（如功率测量），随之而来的信号处理可能并不需要高带宽。

传递函数经过精确调整，当X = Y = ±1 V，差分输出为±4 mA。这种校准可让两个或更多AD834器件的输出以完全相等的权数相加，从而不受负载电路精度的影响。

AD834J采用8引脚PDIP和塑料SOIC封装，额定温度范围为0°C至70°C商用温度范围；AD834A同样采用8引脚CERDIP封装和塑料SOIC封装，工作温度范围为−40°C至+85°C工业温度范围。AD834SQ/883B采用8引脚CERDIP封装，工作温度范围为−55°C至+125°C军用温度范围；同时提供S级芯片。

有关AD834（AN-212 and AN-216）的两篇应用笔记，可访问：www.analog.com。欲进一步了解应用电路，请参考AD811数据手册。

AD834的优势和特点：

工作频率：DC至>500 MHz
差分±1 V满量程输入
差分±4 mA满量程输出电流

低失真：≦0.05%（0 dBm输入）
电源电压：±4 V至±9 V
低功率（280 mW典型值，VS = ±5 V）

AD834具体的完整产品型号参数及价格（美元）：

AD834AQ，封装：8-Lead CerDIP，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：73.61（100-499个）；66.53（1000+个）

AD834ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：33.7（100-499个）；30.46（1000+个）

AD834ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：33.7（100-499个）；30.46（1000+个）

AD834JNZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：40.15（100-499个）；36.31（1000+个）

AD834JRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：0 to 70C，AD官网报价：31.6（100-499个）；28.56（1000+个）

AD834JRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，750，工作温度：0 to 70C，AD官网报价：31.6（100-499个）；28.56（1000+个）

AD834JRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：31.6（100-499个）；28.56（1000+个）

AD834SQ/883B，封装：8-Lead CerDIP，包装形式及数量：管装，48，工作温度：-55 to 125C，AD官网报价：214.83（100-499个）；194.20（1000+个）

AD834的评估套件：
